Instrukcja obsługi wiertarko-wkrętarki Bosch GSR | GSB 18V-55 Professional
Szybki przewodnik po wiertarko-wkrętarkach Bosch GSR 18V-55 i GSB 18V-55 Professional. Zawiera informacje o montażu, ładowaniu akumulatora, ustawieniach trybu pracy, wierceniu, wkręcaniu oraz konserwacji.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji

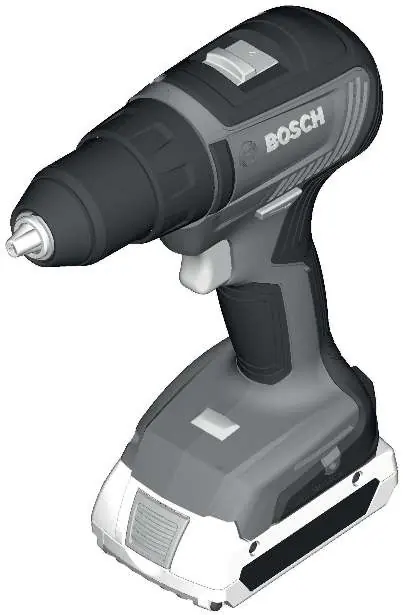

Niniejsza instrukcja dotyczy wiertarko-wkrętarek akumulatorowych Bosch GSR 18V-55 oraz GSB 18V-55 Professional. Dokument zawiera kluczowe wytyczne dotyczące bezpieczeństwa, obsługi, konserwacji oraz specyfikacji technicznych obu modeli. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć porażenia prądem, pożaru lub poważnych obrażeń.
Opis urządzenia
Urządzenia wyposażone są w uchwyt narzędziowy, szybkozaciskowy uchwyt wiertarski, pierścień wyboru momentu obrotowego oraz (w modelu GSB) pierścień wyboru trybu pracy. Posiadają również przełącznik biegów, oświetlenie LED, przełącznik kierunku obrotów oraz włącznik/wyłącznik.
Montaż i pierwsze uruchomienie
Przed przystąpieniem do jakichkolwiek prac przy urządzeniu (np. konserwacja, wymiana narzędzi) oraz podczas transportu i przechowywania, należy wyjąć akumulator. Akumulator dostarczany jest w stanie częściowo naładowanym. Przed pierwszym użyciem należy go w pełni naładować w zalecanej ładowarce. Akumulator posiada dwa stopnie blokady, które zapobiegają jego wypadnięciu przy przypadkowym naciśnięciu przycisku odblokowującego.
Obsługa i tryby pracy
Kierunek obrotów zmienia się za pomocą przełącznika kierunku obrotów. Tryb pracy (wiercenie, wkręcanie, wiercenie z udarem w modelu GSB) ustawia się za pomocą odpowiednich pierścieni nastawczych. Prędkość obrotową można regulować płynnie poprzez siłę nacisku na włącznik/wyłącznik. Mechaniczny wybór biegów (1 lub 2) należy przeprowadzać tylko przy wyłączonym urządzeniu.
Konserwacja i bezpieczeństwo
Należy utrzymywać urządzenie oraz szczeliny wentylacyjne w czystości. W przypadku zablokowania narzędzia roboczego należy natychmiast wyłączyć urządzenie, aby uniknąć wysokich momentów reakcji powodujących odrzut. Wszelkie naprawy powinny być wykonywane przez wykwalifikowany personel przy użyciu oryginalnych części zamiennych.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Urządzenie nie włącza się lub zatrzymuje się podczas pracy.
Sprawdź stan naładowania akumulatora. Jeśli akumulator jest rozładowany, naładuj go. Jeśli problem nadal występuje, akumulator może być uszkodzony.
Narzędzie robocze blokuje się w materiale.
Natychmiast wyłącz urządzenie. Zmniejsz obciążenie lub sprawdź, czy narzędzie nie jest przekrzywione w materiale.
Przed użyciem
- Sprawdź, czy akumulator jest w pełni naładowany.
- Upewnij się, że wybrane narzędzie robocze jest odpowiednie do rodzaju pracy.
- Sprawdź, czy przełącznik kierunku obrotów jest ustawiony w żądanej pozycji.
- Upewnij się, że pierścień wyboru trybu pracy jest ustawiony prawidłowo.
- Sprawdź, czy wybrany bieg jest odpowiedni do średnicy wiertła lub rodzaju wkręcania.
Parametry w praktyce
- Napięcie znamionowe
- 18V - napięcie zasilania akumulatorowego.
- Prędkość obrotowa (1./2. bieg)
- 0-460 / 0-1800 min-1 - zakresy prędkości obrotowej dla różnych średnic wiercenia i wkręcania.
- Maks. średnica wiercenia (drewno/stal/mur)
- Określa maksymalne możliwości wiercenia w różnych materiałach.
Ilustracje i schematy
- Rysunek A: Wymiana narzędzia w szybkozaciskowym uchwycie wiertarskim.
- Rysunek B: Ustawienie kierunku obrotów (prawo/lewo).
- Rysunek C: Montaż zaczepu do paska.
Zgodność modelu
- Kompatybilne z akumulatorami Bosch GBA 18V oraz ProCORE18V.
- Kompatybilne z ładowarkami Bosch GAL 18..., GAX 18..., GAL 36...
