Instrukcja obsługi wiertarko-wkrętarki Bosch GSR 10.8V-35 FC Professional
Szybki przewodnik po obsłudze wiertarko-wkrętarki Bosch GSR 10.8V-35 FC Professional. Dowiedz się, jak wymieniać nasadki, ustawiać moment obrotowy, obsługiwać akumulator i bezpiecznie korzystać z urządzenia.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Wiertarko-wkrętarka Bosch GSR 10.8V-35 FC Professional to wszechstronne narzędzie z systemem wymiennych nasadek (FlexiClick). Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, w szczególności dotyczącymi obsługi akumulatora oraz pracy z elektronarzędziami. Zawsze wyjmuj akumulator przed przystąpieniem do jakichkolwiek prac konserwacyjnych lub wymiany narzędzi.
Opis urządzenia i elementy zestawu
Urządzenie składa się z korpusu wiertarki oraz opcjonalnych nasadek (GFA 12-X, GFA 12-B, GFA 12-E, GFA 12-W, GFA 12-H). Główne elementy sterujące to:
- Uchwyt narzędziowy (1)
- Pierścień wstępnego wyboru momentu obrotowego (2)
- Przełącznik biegów (3)
- Przełącznik kierunku obrotów (6)
- Włącznik/wyłącznik (7)
- Oświetlenie robocze (9)
Akumulator i ładowanie
Wskaźnik naładowania akumulatora (8) informuje o stanie energii po częściowym naciśnięciu włącznika. Jeśli diody migają w sekwencji, oznacza to aktywację zabezpieczenia przed przeciążeniem – należy poczekać, aż narzędzie ostygnie. Akumulator należy przechowywać w temperaturze od -20 do 50°C.
Montaż i wymiana narzędzi
System FlexiClick pozwala na szybką wymianę nasadek:
- Montaż nasadki: Włóż nasadkę w uchwyt (1) i obracaj pierścień blokujący (15) aż do słyszalnego kliknięcia.
- Wymiana bitów/wierteł: W zależności od użytej nasadki (np. GFA 12-B z uchwytem wiertarskim lub GFA 12-X z uchwytem bitów), postępuj zgodnie z instrukcją otwierania/zamykania tulei blokującej.
- Nasadki kątowe (GFA 12-E, GFA 12-W): Można je obracać w 16 pozycjach (360°) bez konieczności zdejmowania z urządzenia.
Obsługa i ustawienia
Wybór biegu: Przełącznik biegów (3) pozwala na wybór prędkości. Bieg 1 (niska prędkość, wysoki moment) jest przeznaczony do ciężkich prac, bieg 2 (wysoka prędkość, niski moment) do lekkich prac.
Moment obrotowy: Pierścień (2) umożliwia precyzyjne ustawienie momentu w 20 stopniach. Ustawienie symbolu wiertła wyłącza sprzęgło przeciążeniowe, zapewniając maksymalny moment.
Konserwacja i serwis
Utrzymuj urządzenie oraz otwory wentylacyjne w czystości, aby zapewnić bezpieczną pracę. W przypadku problemów technicznych lub potrzeby zakupu części zamiennych, skontaktuj się z autoryzowanym serwisem Bosch. Informacje serwisowe dostępne są na stronie www.bosch-pt.com.
Oficjalne zasoby z instrukcji
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Urządzenie wyłącza się podczas pracy
Prawdopodobne przeciążenie. Poczekaj, aż narzędzie ostygnie (diody LED przestaną migać w sekwencji).
Nasadka nie blokuje się w uchwycie
Upewnij się, że pierścień blokujący (15) został przekręcony do momentu słyszalnego kliknięcia.
Bateria szybko się rozładowuje
Sprawdź, czy bateria nie jest uszkodzona lub czy nie wymaga wymiany po długim okresie użytkowania.
Przed użyciem
- Naładuj akumulator przed pierwszym użyciem.
- Sprawdź, czy wybrana nasadka (GFA) jest poprawnie zamontowana i zablokowana.
- Ustaw odpowiedni kierunek obrotów (przełącznik 6).
- Wybierz odpowiedni bieg (1 lub 2) w zależności od rodzaju pracy.
- Ustaw moment obrotowy (pierścień 2) dla wkręcania lub tryb wiercenia.
Ilustracje i schematy

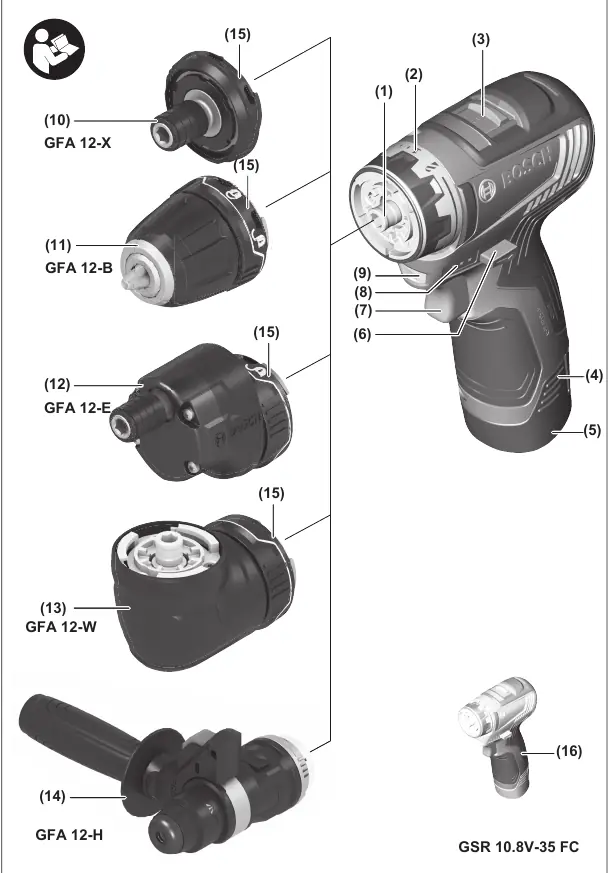

- Strona 3: Schemat budowy urządzenia i dostępnych nasadek.

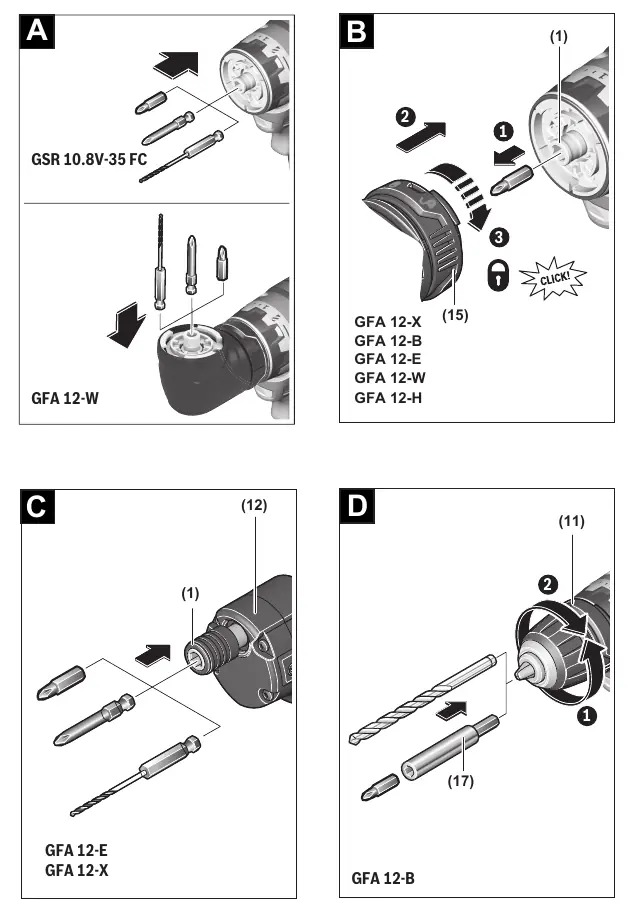

- Strona 4: Instrukcja montażu i demontażu nasadek (A, B, C, D).

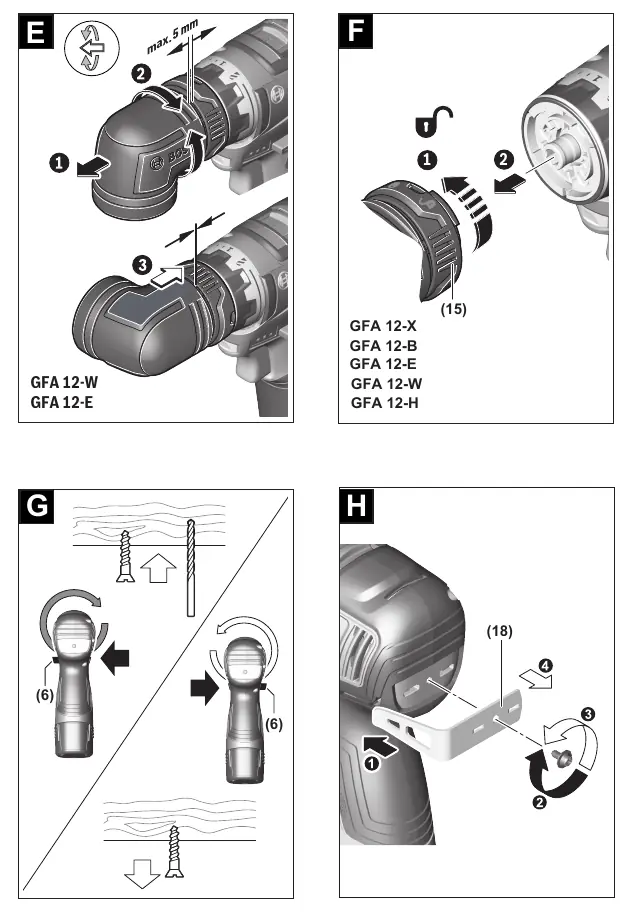

- Strona 5: Instrukcja obsługi nasadek kątowych (E) oraz montażu zaczepu do paska (H).
Zgodność modelu
- Urządzenie współpracuje z systemem wymiennych nasadek Bosch FlexiClick (GFA 12-X, B, E, W, H).
