Instrukcja obsługi wkrętarki/wiertarki IKEA TRIXIG
Szybki przewodnik po instrukcji obsługi wkrętarki/wiertarki IKEA TRIXIG. Dowiedz się, jak ładować urządzenie, montować bity, regulować moment obrotowy i bezpiecznie korzystać z narzędzia.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Wkrętarka/wiertarka IKEA TRIXIG to narzędzie akumulatorowe przeznaczone do wiercenia w drewnie, plastiku i miękkich metalach oraz do wkręcania i wykręcania śrub. Uwaga: Kabel USB-C oraz ładowarka USB nie są dołączone do zestawu.
Opis urządzenia
- 1. Uchwyt bezkluczykowy
- 2. Regulator momentu obrotowego
- 3. Spust/regulator prędkości
- 4. Przełącznik kierunku obrotów
- 5. Dioda LED
- 6. Akumulator
- 8. Magnetyczny uchwyt na bity
Ładowanie akumulatora
Przed pierwszym użyciem akumulator należy naładować do pełna. Podłącz kabel USB-C do portu w akumulatorze, a drugi koniec do ładowarki USB o odpowiedniej mocy.
- Pulsujące światło: ładowanie w toku.
- Stałe światło przez 2 minuty / brak światła: ładowanie zakończone.
Uwaga: Nie ładuj akumulatora w temperaturach poniżej zera. Proces ładowania generuje ciepło.
Obsługa i ustawienia
- Montaż bitów: Ustaw przełącznik kierunku obrotów w pozycji środkowej. Obróć przednią tuleję, aby otworzyć uchwyt, włóż bit i dokręć uchwyt.
- Regulacja prędkości: Prędkość obrotową reguluje się siłą nacisku na spust.
- Regulacja momentu obrotowego: Użyj regulatora (2) w zakresie 1-19 do wkręcania. Wybierz symbol wiertła do wiercenia otworów.
- Kierunek obrotów: Użyj przełącznika (4). Pozycja środkowa blokuje spust.
Konserwacja i bezpieczeństwo
Utrzymuj narzędzie w czystości, wycierając je miękką, wilgotną szmatką. Nie używaj detergentów ani rozpuszczalników. Zawsze przechowuj narzędzie w suchym miejscu. W przypadku zablokowania narzędzia, natychmiast je wyłącz, aby uniknąć odrzutu.
Informacje o producencie
IKEA
Praktyczna pomoc
Typowe problemy
Urządzenie nie działa / nie obraca się
Sprawdź, czy akumulator jest naładowany i poprawnie włożony. Upewnij się, że przełącznik kierunku obrotów nie jest w pozycji środkowej (blokada).
Akumulator się nie ładuje
Sprawdź połączenie kabla USB-C. Upewnij się, że ładowarka USB zapewnia wystarczającą moc. Nie ładuj w temperaturach poniżej zera.
Narzędzie zatrzymuje się podczas pracy
Może to być efekt przeciążenia lub zadziałania systemu ochrony przed głębokim rozładowaniem (ECP). Zwolnij spust i spróbuj ponownie z mniejszym obciążeniem.
Przed użyciem
- Naładuj akumulator do pełna przed pierwszym użyciem.
- Sprawdź, czy przełącznik kierunku obrotów jest w pozycji środkowej przed wymianą bitów.
- Upewnij się, że wiertło/bit jest poprawnie zamocowane w uchwycie.
- Sprawdź, czy w obszarze pracy nie ma ukrytych przewodów elektrycznych.
Parametry w praktyce
- Chuck capacity 0.8-10 mm
- Zakres średnic wierteł/bitów, które można zamontować w uchwycie.

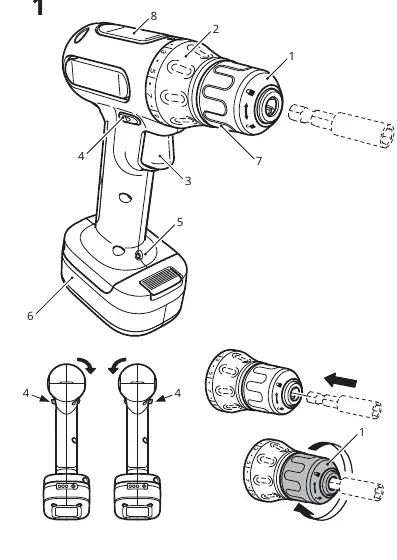

Ilustracje i schematy
- 1. Uchwyt bezkluczykowy
- 2. Regulator momentu obrotowego
- 3. Spust/regulator prędkości
- 4. Przełącznik kierunku obrotów
- 6. Akumulator
Zgodność modelu
- TRIXIG akumulator jest przeznaczony wyłącznie do narzędzi TRIXIG.
- Nie używaj akumulatora z narzędziami innych producentów.
