Instrukcja obsługi kamery inspekcyjnej Bosch GIC 12V-4-23 C Professional
Szybki przewodnik po instrukcji obsługi kamery inspekcyjnej Bosch GIC 12V-4-23 C Professional. Dowiedz się, jak zamontować kabel, używać akcesoriów, przesyłać zdjęcia i rozwiązywać problemy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Kamera inspekcyjna Bosch GIC 12V-4-23 C Professional służy do inspekcji trudno dostępnych lub ciemnych miejsc. Urządzenie umożliwia również przesuwanie i usuwanie małych, lekkich przedmiotów (np. śrub) po zamontowaniu odpowiednich akcesoriów. Kamera nie jest przeznaczona do celów medycznych ani do udrażniania rur.

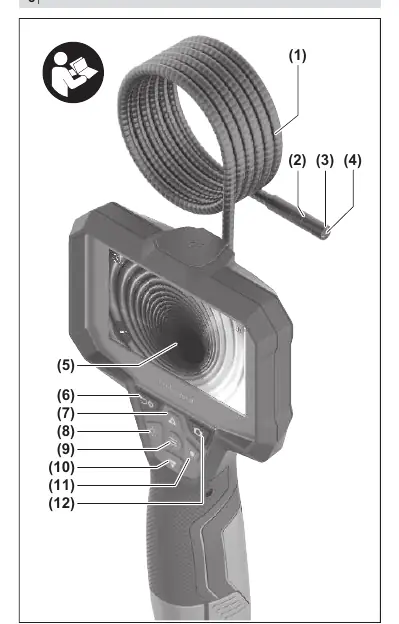

Opis urządzenia
Główne elementy kamery to:
- Kabel kamery (1) z głowicą (2) i oświetleniem (3)
- Wyświetlacz (5)
- Przyciski sterujące (6-12)
- Złącze USB Type-C (17)
- Miejsce na akumulator/adapter baterii (19)
Montaż i zasilanie
Kamera może być zasilana akumulatorem Bosch Li-Ion (10.8V/12V) lub bateriami/akumulatorkami NiMH przy użyciu adaptera AA1. Aby zamontować kabel kamery, należy wsunąć jego wtyczkę do złącza (23) aż do kliknięcia. Akcesoria (lustro, magnes, hak) montuje się na głowicy kamery (2).
Obsługa
Kamerę włącza się przyciskiem (6) lub (9). Funkcja Up Indication pomaga w orientacji, wskazując kierunek "góra" na obrazie. Zdjęcia można wykonywać przyciskiem (12) i zapisywać w pamięci wewnętrznej.
Przesyłanie danych
Dane można przesyłać do komputera za pomocą kabla USB Type-C. Po podłączeniu do PC kamera jest widoczna jako dysk "Bosch_GIC". Należy pamiętać o bezpiecznym odłączeniu dysku w systemie operacyjnym przed odłączeniem kabla.
Czyszczenie i konserwacja
Kamerę należy utrzymywać w czystości, szczególnie soczewkę (4). Wymiana wbudowanej baterii pastylkowej (podtrzymującej datę/godzinę) musi być wykonana przez autoryzowany serwis Bosch.
Rozwiązywanie problemów
W przypadku błędów wyświetlanych na ekranie (np. pamięć pełna lub błąd pamięci), należy usunąć pliki z pamięci wewnętrznej lub zrestartować urządzenie.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Pamięć wewnętrzna prawie pełna / pełna
Usuń zapisane zdjęcia z pamięci wewnętrznej urządzenia.
Błąd pamięci wewnętrznej
Zrestartuj kamerę inspekcyjną. Jeśli problem nadal występuje, skontaktuj się z autoryzowanym serwisem Bosch.
Przed użyciem
- Sprawdź, czy kabel kamery jest poprawnie zamontowany.
- Upewnij się, że akumulator lub baterie są naładowane.
- Sprawdź, czy soczewka kamery jest czysta.
- Upewnij się, że środowisko pracy jest bezpieczne (brak zagrożeń elektrycznych/chemicznych).
Parametry w praktyce
- Rozdzielczość wyświetlacza
- 800 x 480 pikseli
- Rozdzielczość kamery
- 1280 x 720 pikseli
- Długość kabla kamery
- 1,5 m
- Stopień ochrony (głowica/kabel)
- IP67 (wodoszczelne)
Ilustracje i schematy

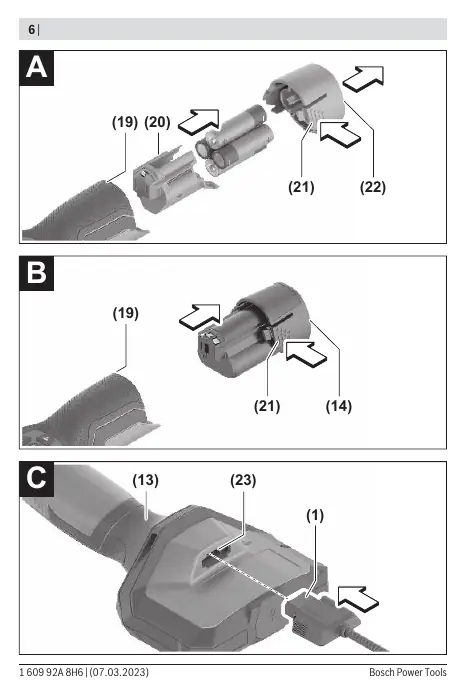

- Montaż baterii/akumulatora: Wsuń adapter (20) do wnęki (19) i zamknij pokrywką (22).
- Montaż kabla: Wsuń wtyczkę kabla (1) do złącza (23) aż do kliknięcia.
- Montaż akcesoriów: Nasuń lustro, magnes lub hak na głowicę kamery (2) do oporu.
Zgodność modelu
- Zasilanie: Akumulatory Bosch Li-Ion (10.8V/12V), baterie AA (z adapterem), akumulatorki NiMH (z adapterem).
- Adapter baterii AA1 jest przeznaczony wyłącznie do kamer inspekcyjnych Bosch.
