Instrukcja obsługi kamery inspekcyjnej Rothenberger Mini-Modul 16m ROCAM 4 Plus
Szybki przewodnik po instrukcji obsługi kamery inspekcyjnej Rothenberger Mini-Modul 16m ROCAM 4 Plus. Dowiedz się, jak wymieniać bęben, obsługiwać urządzenie i dbać o konserwację.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- System inspekcyjny Mini-Modul ROCAM 4 Plus 16m służy do inspekcji pustych i wyczyszczonych rur oraz pustych przestrzeni o średnicy od 40 do 100 mm. str. 64, 67
Najważniejsze czynności
- Wymiana bębna str. 67, 68
- Czyszczenie po inspekcji str. 69
Problemy i rozwiązania
Przewód tworzy pętle
Nie wpychaj przewodu na siłę, unikaj tworzenia pętli, aby zapobiec złamaniu.
str. 68Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Długość przewodu | 16 m | Maksymalny zasięg inspekcji. | str. 67 |
| Średnica głowicy | 25 mm | Średnica głowicy kamery. | str. 67 |
Gdzie szukać w PDF
- Bezpieczeństwo str. 64, 65, 66, 67
- Dane techniczne str. 67
Spis treści
Najważniejsze informacje
System inspekcyjny Mini-Modul ROCAM 4 Plus 16m jest przeznaczony wyłącznie do kontroli pustych i wyczyszczonych rur, korpusów przestrzennych oraz pustych przestrzeni. Urządzenie jest przeznaczone do użytku wewnątrz pomieszczeń i nie może być wystawiane na deszcz.
Opis urządzenia
Urządzenie składa się z głowicy kamery, sprężyny zginanej, przewodu wsuwanego oraz bębna. Oprogramowanie automatycznie rozpoznaje podłączoną głowicę kamery.
Dane techniczne
- Temperatura robocza: -10 do +50 °C
- Temperatura przechowywania: -30 do +50 °C
- Wymiary: 360 x 360 x 100 mm
- Waga: 1,32 kg
- Średnica głowicy kamery: 25 mm
- Długość przewodu wsuwanego: 16 m
- Zakres roboczy: 40 - 100 mm
- Klasa ochrony głowicy: IP 68
Wymiana bębna
- Wyłącz urządzenie ROCAM 4 Plus.
- Ustaw urządzenie pionowo przy zamkniętej przedniej pokrywie.
- Wyjmij głowicę kamery z uchwytu i ostrożnie wyjmij przewód z haków prowadzących.
- Umieść głowicę kamery z przewodem w bębnie.
- Rozłącz bagnetowe złącze śrubowe kabla, obracając je o pół obrotu i lekko ciągnąc.
- Zwolnij sworzeń blokujący, wyciągając go lekko z blokady i obracając o 90°.
- Przesuń bęben w kierunku rowka T i wyjmij go z boku.
- Montaż odbywa się w odwrotnej kolejności.
Obsługa urządzenia
Podczas pracy należy nosić odzież ochronną i zawsze zajmować pozycję obok przewodu. Przed inspekcją należy wyczyścić system rur. Włącz urządzenie przyciskiem na jednostce monitora. Wprowadź głowicę kamery do systemu rur i ostrożnie wsuwaj przewód. Nie wsuwaj przewodu na siłę i unikaj tworzenia pętli, co może prowadzić do jego złamania.
Czyszczenie i konserwacja
Po każdej inspekcji należy wyczyścić urządzenie. Wyłącz urządzenie, wyjmij akumulator i odłącz wtyczkę sieciową. Zdejmij bęben z urządzenia i umyj go pod bieżącą wodą. Urządzenie należy chronić przed wodą i czyścić wyłącznie wilgotną ściereczką.
Utylizacja
Części urządzenia są materiałami o wartości utylizacyjnej i należy je przekazać do certyfikowanych zakładów recyklingu. Zużytych akumulatorów nie wolno wyrzucać do ognia ani odpadów domowych.
Praktyczna pomoc
Typowe problemy
Przewód tworzy pętle podczas wsuwania
Nie wpychaj przewodu na siłę, unikaj tworzenia pętli, aby zapobiec złamaniu.
Licznik metrów działa nieprawidłowo
Zbyt szybkie rozwijanie przewodu może powodować błędy w pomiarze.
Uszkodzenie głowicy kamery
Zawsze czyść głowicę po użyciu i przechowuj ją w bezpiecznym miejscu.
Przed użyciem
- Sprawdź przewód pod kątem uszkodzeń przed każdym użyciem.
- Załóż odzież ochronną, rękawice i okulary.
- Wyczyść system rur przed inspekcją.
- Upewnij się, że urządzenie jest wyłączone przed wymianą bębna.
- Ustaw się obok osi rura-przewód, aby uniknąć obrażeń.
Parametry w praktyce
- Zakres roboczy
- Średnica rur, które można inspekcjonować (40-100 mm).
- Klasa ochrony IP 68
- Głowica kamery jest całkowicie pyłoszczelna i chroniona przed skutkami ciągłego zanurzenia w wodzie.
Ilustracje i schematy

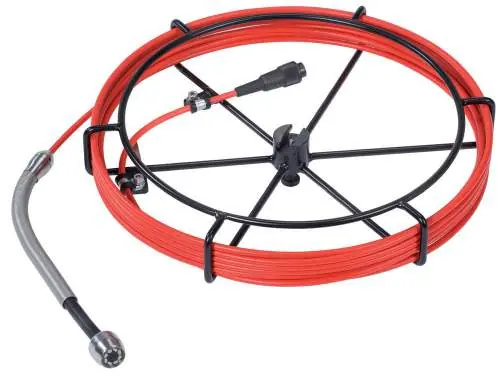

- Rysunek A: Przegląd elementów urządzenia (głowica, sprężyna, przewód, bęben).
- Rysunek B: Procedura wymiany bębna (krok po kroku).
Zgodność modelu
- Urządzenie przeznaczone wyłącznie do pustych i wyczyszczonych rur.
- Zabronione jest stosowanie systemu do celów medycznych.
