Instrukcja obsługi ładowarki Bosch AL 18V-44 i AL 2x18V-88
Szybki przewodnik po instrukcji obsługi ładowarek Bosch AL 18V-44 oraz AL 2x18V-88. Dowiedz się, jak bezpiecznie ładować akumulatory, montować urządzenie na ścianie i rozwiązywać problemy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Ładowarka Bosch AL 18V-44 i AL 2x18V-88 służy do ładowania akumulatorów litowo-jonowych Bosch oraz systemu POWER FOR ALL (PBA 18V). Proces ładowania rozpoczyna się automatycznie po włożeniu akumulatora do wnęki. str. 6, 7, 12, 13
Najważniejsze czynności
- Montaż ścienny str. 7, 13
Pierwsze uruchomienie
- Podłącz ładowarkę do sieci, a następnie włóż akumulator do wnęki ładowania. str. 7, 13
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Czerwona dioda miga
Wewnętrzny błąd. Sprawdź poprawne osadzenie akumulatora, zrestartuj ładowarkę.
str. 8, 13Konserwacja i reset
- W przypadku konieczności wymiany przewodu zasilającego, należy zlecić to autoryzowanemu serwisowi Bosch. str. 8, 14
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Prąd ładowania | 4.4 A | Prąd ładowania na wnękę | str. 7, 12 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Instrukcje bezpieczeństwa str. 5, 10
- Dane techniczne str. 7, 12
- Rozwiązywanie problemów str. 8, 13
Spis treści
Najważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy ładowarek Bosch AL 18V-44 oraz AL 2x18V-88. Urządzenia te służą do ładowania akumulatorów litowo-jonowych Bosch oraz akumulatorów systemu POWER FOR ALL typu PBA 18V. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć porażenia prądem, pożaru lub poważnych obrażeń.
Opis urządzenia
Ładowarki posiadają następujące elementy:
- (1) Czerwony wskaźnik temperatury/błędu
- (2) Wnęka ładowania
- (3) Zielony wskaźnik stanu naładowania
- (4) Uchwyt ścienny
Proces ładowania
Ładowanie rozpoczyna się automatycznie po włożeniu wtyczki do gniazdka i umieszczeniu akumulatora we wnęce ładowania (2). W modelu AL 2x18V-88 wnęki ładują akumulatory jednocześnie i niezależnie od siebie. Ładowanie jest możliwe tylko wtedy, gdy temperatura akumulatora mieści się w dopuszczalnym zakresie (0–45 °C).
Montaż ścienny
Ładowarkę można użytkować w pozycji stojącej (na stole) lub zawieszoną na ścianie. Do montażu ściennego należy użyć śrub z łbem okrągłym o średnicy od 5 mm do 6,5 mm.
- AL 18V-44: Wymaga dwóch otworów w odstępie 56 mm.
- AL 2x18V-88: Wymaga dwóch otworów w odstępie 168 mm.
Bezpieczeństwo i konserwacja
Ładowarkę należy użytkować wyłącznie wewnątrz pomieszczeń i chronić przed wilgocią. Nie wolno przykrywać otworów wentylacyjnych. W przypadku konieczności wymiany przewodu zasilającego, należy zlecić to firmie Bosch lub autoryzowanemu serwisowi, aby uniknąć zagrożeń bezpieczeństwa.
Rozwiązywanie problemów
Jeśli akumulator nie jest ładowany, a czerwony wskaźnik (1) miga, oznacza to błąd wewnętrzny. Należy upewnić się, że akumulator jest poprawnie włożony, wyjąć i ponownie włożyć wtyczkę do gniazdka. Jeśli problem nadal występuje, należy skontaktować się z autoryzowanym serwisem Bosch.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Czerwona dioda (1) miga
Wewnętrzny błąd ładowarki. Upewnij się, że akumulator jest w pełni włożony. Wyjmij wtyczkę z gniazdka i włóż ponownie. Jeśli błąd powraca, skontaktuj się z serwisem.
Brak świecenia jakiejkolwiek diody
Sprawdź gniazdko elektryczne, kabel zasilający lub samą ładowarkę. Sprawdź napięcie sieciowe.
Przed użyciem
- Sprawdź, czy napięcie sieciowe jest zgodne z danymi na tabliczce znamionowej.
- Upewnij się, że akumulator jest kompatybilny (Bosch Li-ion lub POWER FOR ALL PBA 18V).
- Sprawdź, czy ładowarka i kabel nie są uszkodzone.
- Upewnij się, że temperatura otoczenia i akumulatora mieści się w zakresie 0-45°C.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Ladestrom (4.4A)
- Prąd ładowania (w modelu AL 2x18V-88 na każdą wnękę).
- Akku-Ladespannung (14.4-18V)
- Zakres napięcia ładowanych akumulatorów.

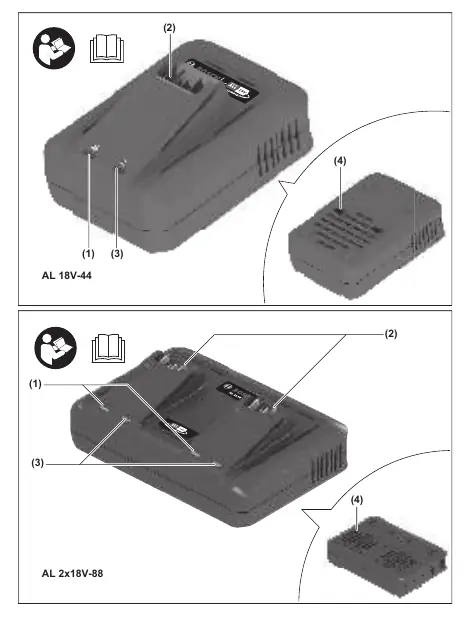

Ilustracje i schematy
- (1) Czerwony wskaźnik: błąd lub temperatura poza zakresem
- (2) Wnęka ładowania
- (3) Zielony wskaźnik: stan naładowania
- (4) Otwory do montażu ściennego
Zgodność modelu
- Kompatybilne z akumulatorami Bosch Li-ion oraz POWER FOR ALL PBA 18V.
- Minimalna pojemność akumulatora: 1,5 Ah.
