Instrukcja obsługi szlifierki oscylacyjnej Bosch PSS 200 A / 200 AC / 250 AE
Szybki przewodnik po instrukcji obsługi szlifierki oscylacyjnej Bosch PSS 200 A, PSS 200 AC oraz PSS 250 AE. Dowiedz się, jak bezpiecznie wymieniać papier ścierny, podłączać system odsysania pyłu i obsługiwać urządzenie.
Źródłowy PDF: Deutsch · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Szlifierka oscylacyjna Bosch PSS 200/250 służy do szlifowania na sucho drewna, plastiku, metalu i powierzchni lakierowanych. str. 6, 11, 15, 20
Najważniejsze czynności
- Wymiana papieru ściernego str. 7, 12, 16, 21
- Opróżnianie pojemnika na pył str. 8, 12, 17, 22
Pierwsze uruchomienie
- Podłącz do zasilania, zamocuj papier ścierny, włącz przełącznikiem (2). str. 8, 13, 17, 22
Pokaż 3 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Słaba wydajność szlifowania
Zbyt duży nacisk nie zwiększa wydajności, a jedynie przyspiesza zużycie. Zastosuj równomierny nacisk.
str. 9, 13, 18, 23Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc znamionowa | 200W / 250W | Moc znamionowa | str. 7, 11, 16, 21 |
Gdzie szukać w PDF
- Opis urządzenia i montaż str. 3, 4
- Dane techniczne str. 7, 11, 16, 21
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Szlifierki oscylacyjne Bosch PSS 200 A, PSS 200 AC oraz PSS 250 AE są przeznaczone do szlifowania na sucho drewna, plastiku, metalu, szpachli oraz powierzchni lakierowanych. Przed przystąpieniem do pracy należy upewnić się, że napięcie sieciowe jest zgodne z danymi na tabliczce znamionowej urządzenia.

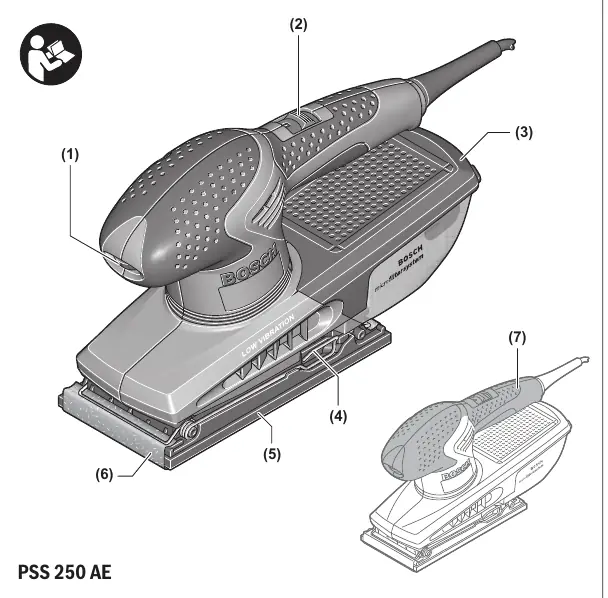

Opis urządzenia
- (1) Pokrętło wyboru liczby oscylacji (tylko PSS 250 AE)
- (2) Włącznik/wyłącznik
- (3) Pojemnik na pył (system mikrofiltracji)
- (4) Zaciski mocujące (PSS 200 AC / PSS 250 AE)
- (5) Płyta szlifierska
- (6) Papier ścierny
- (8) Króciec wydmuchowy
Montaż i wymiana papieru ściernego
Przed wymianą papieru ściernego należy zawsze wyciągnąć wtyczkę z gniazdka. Oczyść płytę szlifierską (5) z pyłu przed założeniem nowego papieru.
Mocowanie na rzep (PSS 200 A / PSS 250 AE)
Płyta szlifierska posiada powierzchnię z rzepem. Przed założeniem papieru (6) warto lekko oczyścić rzep, aby zapewnić optymalną przyczepność. Papier należy wyrównać z krawędzią płyty i mocno docisnąć.
Mocowanie zaciskowe (PSS 200 AC / PSS 250 AE)
Podnieś zaciski (4), wsuń papier ścierny (6) pod tylny zacisk i zablokuj go. Naciągnij papier na płytę szlifierską, wsuń drugi koniec pod przedni zacisk i zablokuj.
Odsysanie pyłu
Dla czystej pracy zaleca się stosowanie systemu odsysania:
- Pojemnik na pył: Nasuń pojemnik (3) na króciec (8) aż do zatrzaśnięcia. Aby opróżnić pojemnik, zdejmij go, lekko postukaj o twardą powierzchnię, aby oddzielić pył od filtra, a następnie otwórz i opróżnij.
- Odsysanie zewnętrzne: Użyj adaptera (11) i węża (10), aby podłączyć urządzenie do odpowiedniego odkurzacza.
Obsługa
Włączanie odbywa się poprzez przesunięcie włącznika (2) do pozycji "I", a wyłączanie do pozycji "0". W modelu PSS 250 AE można regulować liczbę oscylacji za pomocą pokrętła (1) nawet podczas pracy.
Konserwacja
Utrzymuj urządzenie i otwory wentylacyjne w czystości. W przypadku konieczności wymiany przewodu zasilającego, należy zlecić to serwisowi Bosch.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Słabe odsysanie pyłu
Sprawdź, czy otwory w papierze ściernym pokrywają się z otworami w płycie szlifierskiej. Jeśli używasz papieru z rolki, użyj dziurkacza (12).
Papier ścierny odkleja się od płyty
Oczyść płytę szlifierską z pyłu przed założeniem nowego papieru. Upewnij się, że rzep nie jest zużyty.
Przed użyciem
- Sprawdź napięcie sieciowe (230V).
- Upewnij się, że papier ścierny jest poprawnie zamocowany.
- Oczyść płytę szlifierską z pyłu.
- Załóż pojemnik na pył lub podłącz odkurzacz zewnętrzny.
- Wybierz odpowiednią ziarnistość papieru ściernego.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Moc znamionowa
- 200W dla PSS 200 A/AC, 250W dla PSS 250 AE.
- Prędkość obrotowa
- 12000 obr./min (PSS 200 A/AC), 7000-12000 obr./min (PSS 250 AE).
- Średnica oscylacji
- 2,0 mm dla wszystkich modeli.
Ilustracje i schematy
- Rysunek A: Mocowanie papieru ściernego na rzep.
- Rysunek B: Mocowanie papieru ściernego za pomocą zacisków.

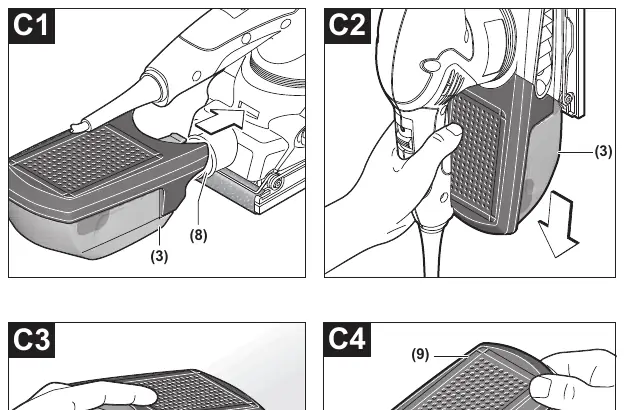

- Rysunek C1-C4: Opróżnianie pojemnika na pył.
- Rysunek D: Podłączenie odkurzacza zewnętrznego.

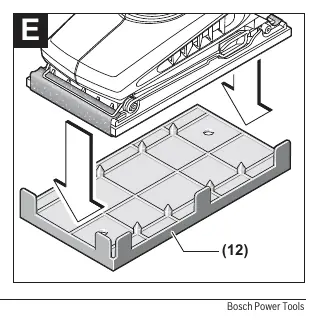

- Rysunek E: Użycie dziurkacza do papieru ściernego.
Zgodność modelu
- PSS 200 A: Tylko mocowanie na rzep.
- PSS 200 AC: Tylko mocowanie zaciskowe.
- PSS 250 AE: Mocowanie na rzep i zaciskowe.
