Instrukcja obsługi narzędzia wielofunkcyjnego Bosch GOP 18V-40
Szybki przewodnik po instrukcji obsługi akumulatorowego narzędzia wielofunkcyjnego Bosch GOP 18V-40. Dowiedz się, jak bezpiecznie wymieniać akcesoria, ustawiać głębokość cięcia, korzystać z funkcji Adaptive Speed Control i Stop Control...
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Bosch GOP 18V-40 to akumulatorowe narzędzie wielofunkcyjne przeznaczone do cięcia, przecinania, szlifowania i skrobania. Obsługuje funkcje Adaptive Speed Control dla precyzyjnego cięcia oraz Stop Control dla ochrony sąsiednich powierzchni. str. 7, 14, 15
Najważniejsze czynności
- Wymiana narzędzia: Otwórz dźwignię Starlock (7) do oporu, wymień akcesorium i zamknij dźwignię. str. 13
- Podłączenie odsysania pyłu: Zamontuj system odsysania pyłu (13 lub 14) na szyjce urządzenia i zablokuj dźwignią (23). str. 14
Pierwsze uruchomienie
- Naładuj akumulator, włóż go do urządzenia, zamontuj odpowiednie narzędzie robocze i włącz urządzenie przełącznikiem (3). str. 8, 13, 14
Problemy i rozwiązania
Urządzenie wyłącza się automatycznie
Akumulator jest rozładowany lub przegrzany. Naładuj akumulator lub pozwól mu ostygnąć.
str. 14, 15Konserwacja i reset
- Resetowanie ustawień: Przytrzymaj jeden z przycisków na interfejsie użytkownika (2) przez około 7 sekund. str. 15
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 18 V | Napięcie zasilania | str. 7 |
| Prędkość obrotowa | 10000–20000 min-1 | Prędkość obrotowa bez obciążenia | str. 8 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Spis treści str. 2
- Rysunki komponentów str. 3, 4
- Instrukcje bezpieczeństwa str. 5, 6, 7
- Dane techniczne str. 7, 8
- Montaż i obsługa str. 9, 10, 11, 12
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
To narzędzie wielofunkcyjne jest przeznaczone do cięcia, przecinania, szlifowania i skrobania różnych materiałów. Przed rozpoczęciem pracy należy zapoznać się z zasadami bezpieczeństwa, w szczególności dotyczącymi ochrony przed porażeniem prądem i pożarem. Zawsze używaj odpowiedniego osprzętu Bosch.
Opis urządzenia
Główne elementy urządzenia to:
- Rękojeść z izolowaną powierzchnią chwytową
- Interfejs użytkownika
- Włącznik/wyłącznik
- Uchwyt narzędziowy Starlock
- Oświetlenie robocze
- Ogranicznik głębokości
- System odsysania pyłu
Montaż i przygotowanie do pracy
Przed przystąpieniem do jakichkolwiek prac przy urządzeniu (np. konserwacja, wymiana narzędzi) należy wyjąć akumulator. Aby wymienić narzędzie robocze, otwórz dźwignię Starlock (7) do oporu, wymień akcesorium i zamknij dźwignię. Upewnij się, że narzędzie jest prawidłowo zamocowane.
Obsługa i funkcje
Urządzenie posiada interfejs użytkownika, który umożliwia:
- Podgląd stanu urządzenia
- Wybór prędkości oscylacyjnej
- Włączanie/wyłączanie funkcji Adaptive Speed Control i Stop Control
- Sygnalizację ostrzeżeń (np. przegrzanie)
Adaptive Speed Control: Funkcja ta zapewnia precyzyjne rozpoczęcie cięcia poprzez automatyczne zwiększanie prędkości oscylacyjnej po zagłębieniu się w materiał.
Stop Control: Funkcja ta automatycznie wyłącza urządzenie po zakończeniu cięcia, co chroni sąsiednie przedmioty przed uszkodzeniem.
Praca z urządzeniem
Podczas pracy należy stosować równomierny nacisk. Zbyt duży nacisk nie zwiększa wydajności, a jedynie przyspiesza zużycie narzędzia. Podczas pracy należy przesuwać urządzenie w przód i w tył, aby zapobiec przegrzaniu narzędzia roboczego.
Konserwacja
Utrzymuj urządzenie i otwory wentylacyjne w czystości. Regularnie czyść narzędzia robocze typu Riff za pomocą szczotki drucianej.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Urządzenie wyłącza się automatycznie
Akumulator jest rozładowany lub przegrzany. Naładuj akumulator lub pozwól mu ostygnąć.
Narzędzie robocze blokuje się
Zbyt duży nacisk podczas pracy. Zmniejsz nacisk i przesuwaj urządzenie w przód i w tył.
Słaba wydajność szlifowania
Zużyty papier ścierny lub zbyt duży nacisk. Wymień papier ścierny i stosuj równomierny nacisk.
Przed użyciem
- Sprawdź stan naładowania akumulatora.
- Upewnij się, że narzędzie robocze jest prawidłowo zamocowane w uchwycie Starlock.
- Jeśli szlifujesz, podłącz system odsysania pyłu.
- Sprawdź, czy w obszarze cięcia nie ma ukrytych przewodów elektrycznych.
Parametry w praktyce
- Napięcie znamionowe
- 18 V (zasilanie akumulatorowe)
- Prędkość obrotowa bez obciążenia
- 10000–20000 min-1
- Kąt oscylacji
- 4 stopnie
Ilustracje i schematy

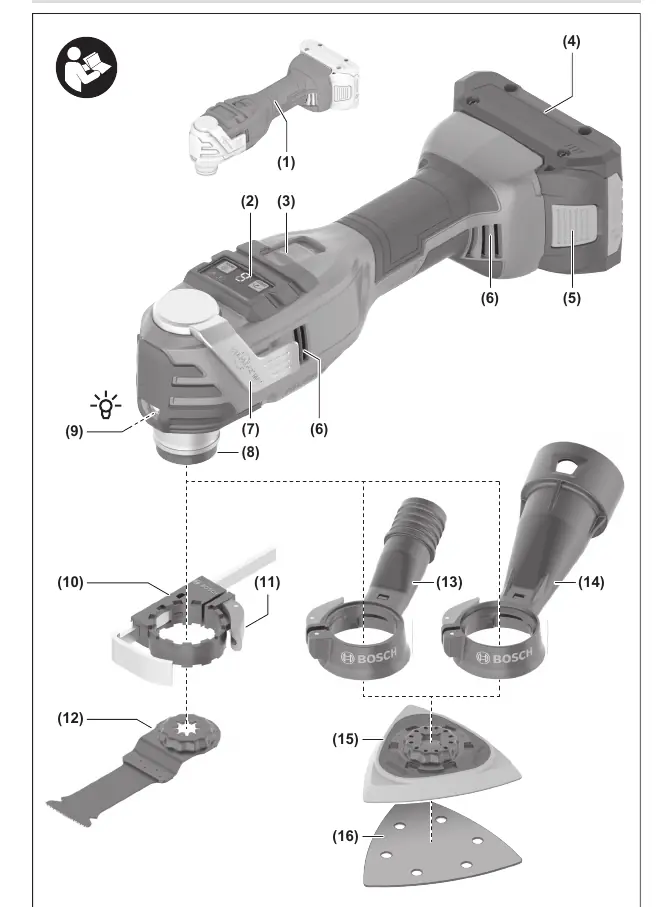

- Strona 3: Rysunek poglądowy z numeracją komponentów (1-16).

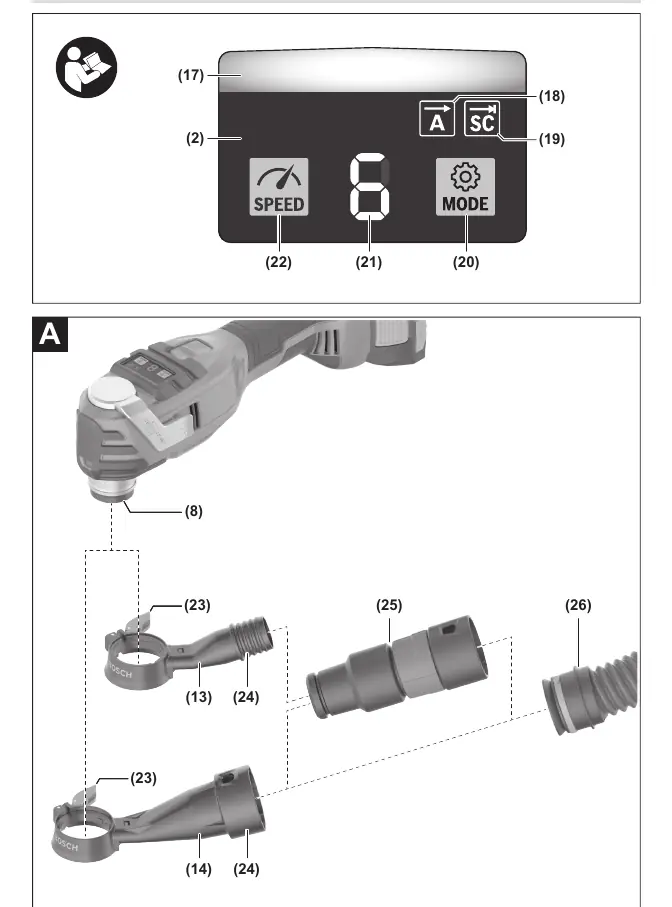

- Strona 4: Szczegóły interfejsu użytkownika i systemu odsysania pyłu (17-26).
- Strona 13: Instrukcja wymiany narzędzia roboczego (Starlock).
Zgodność modelu
- Urządzenie współpracuje z akumulatorami GBA 18V oraz ProCORE18V.
- Używaj wyłącznie oryginalnego osprzętu Bosch.
