Instrukcja obsługi młota udarowo-obrotowego Bosch GBH 18V-28 C / CF
Kompletny przewodnik użytkownika dla młota udarowo-obrotowego Bosch GBH 18V-28 C oraz GBH 18V-28 CF. Zawiera instrukcje montażu, obsługi, konserwacji oraz dane techniczne.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Młot udarowo-obrotowy Bosch GBH 18V-28 C / CF służy do wiercenia udarowego w betonie, cegle i kamieniu, lekkiego dłutowania oraz wiercenia bez udaru w drewnie, metalu, ceramice i tworzywach sztucznych. str. 9, 21, 70, 82
Najważniejsze czynności
- Wymiana uchwytu wiertarskiego (tylko model CF) str. 13, 25, 37, 49
- Ustawianie trybu pracy str. 14, 26, 38, 50
Pierwsze uruchomienie
- Przy pierwszym uruchomieniu może wystąpić opóźnienie, ponieważ elektronika musi się skonfigurować. str. 15, 27, 39, 51
Problemy i rozwiązania
Narzędzie blokuje się
Wyłącz urządzenie i zwolnij narzędzie robocze.
str. 17, 28, 41, 53Konserwacja i reset
- Wyczyść uchwyt narzędziowy po każdym użyciu. str. 18, 29, 42, 54
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 18 V | Napięcie znamionowe | str. 10, 22, 34, 46 |
| Energia udaru | 3,3 J | Einzelschlagstärke entsprechend EPTA-Procedure 05:2016 | str. 10, 22, 34, 46 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Spis treści str. 2
- Instrukcje bezpieczeństwa (niemiecki) str. 7, 8, 9
- Dane techniczne (niemiecki) str. 10, 11
- Instrukcja obsługi (niemiecki) str. 12, 13, 14, 15
- Instrukcje bezpieczeństwa (angielski) str. 19, 20, 21
- Dane techniczne (angielski) str. 22, 23
- Instrukcja obsługi (angielski) str. 24, 25, 26, 27
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy młotów udarowo-obrotowych Bosch GBH 18V-28 C oraz GBH 18V-28 CF. Urządzenia te są przeznaczone do wiercenia udarowego w betonie, cegle i kamieniu oraz do lekkich prac związanych z dłutowaniem. Nadają się również do wiercenia bez udaru w drewnie, metalu, ceramice i tworzywach sztucznych. Modele z elektroniczną regulacją i obrotami w prawo/lewo mogą być używane do wkręcania.
Opis urządzenia
Urządzenie wyposażone jest w uchwyt narzędziowy SDS-plus, system tłumienia drgań, oświetlenie robocze oraz interfejs użytkownika. Model CF posiada dodatkowo wymienny uchwyt wiertarski.
Montaż i przygotowanie do pracy
- Akumulator: Wsuń naładowany akumulator w uchwyt, aż zaskoczy. Aby wyjąć, naciśnij przycisk odblokowujący.
- Dodatkowy uchwyt: Używaj narzędzia tylko z zamontowanym dodatkowym uchwytem. Można go obracać dla uzyskania wygodnej pozycji pracy.
- Wymiana uchwytu (tylko GBH 18V-28 CF): Pociągnij pierścień blokujący do tyłu, aby zdjąć lub założyć uchwyt SDS-plus lub szybkozaciskowy.
- Wymiana narzędzi: Użyj systemu SDS-plus do szybkiej wymiany wierteł i dłut. W przypadku uchwytu zębatego użyj klucza do uchwytu.
Obsługa
- Wybór trybu pracy: Użyj przełącznika wiercenia udarowego/blokady obrotów, aby wybrać tryb: wiercenie udarowe, wiercenie bez udaru, Vario-Lock (do ustawiania pozycji dłuta) lub dłutowanie.
- Kierunek obrotów: Użyj przełącznika kierunku obrotów. Zawsze ustawiaj na obroty w prawo dla wiercenia i dłutowania.
- Włączanie/wyłączanie: Naciśnij włącznik/wyłącznik. Prędkość obrotową można regulować siłą nacisku na włącznik.
Funkcje Connectivity
Po zainstalowaniu modułu Bluetooth Low Energy Module GCY 42, urządzenie może łączyć się z aplikacją Bosch Toolbox na smartfonie, umożliwiając personalizację trybów pracy, sprawdzanie statusu i konfigurację ustawień.
Konserwacja
Zawsze utrzymuj narzędzie i otwory wentylacyjne w czystości. W przypadku uszkodzenia osłony przeciwpyłowej należy ją natychmiast wymienić w serwisie.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Narzędzie blokuje się podczas pracy
Wyłącz urządzenie i zwolnij narzędzie robocze. Uruchomienie z zablokowanym narzędziem powoduje wysokie momenty reakcyjne.
Szybkie wyłączenie (Kickback Control)
Jeśli narzędzie nagle się obróci, system wyłączy urządzenie. Zwolnij włącznik i naciśnij go ponownie, aby wznowić pracę.
Przed użyciem
- Sprawdź stan naładowania akumulatora.
- Upewnij się, że osłona przeciwpyłowa nie jest uszkodzona.
- Sprawdź, czy dodatkowy uchwyt jest mocno dokręcony.
- Upewnij się, że wybrany tryb pracy jest odpowiedni do zadania.
- Sprawdź, czy kierunek obrotów jest ustawiony na obroty w prawo.
Parametry w praktyce
- Napięcie znamionowe
- 18 V (zasilanie akumulatorowe)
- Energia udaru
- 3,3 J (zgodnie z EPTA-Procedure 05:2016)
- Maks. średnica wiercenia w betonie
- 28 mm
Ilustracje i schematy

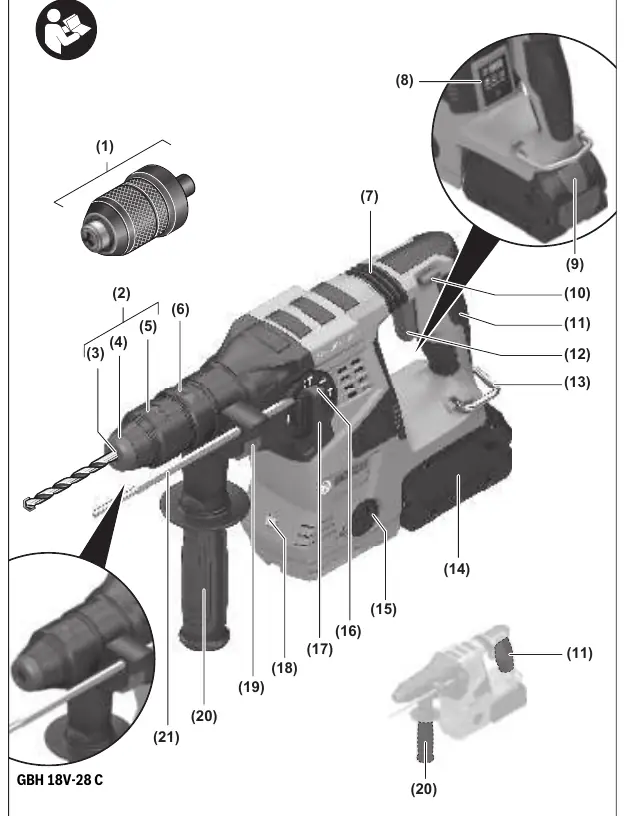

- Strona 3: Przegląd komponentów urządzenia.
- Strona 4: Instrukcja montażu uchwytu dodatkowego (A), wymiany uchwytu wiertarskiego (B, C, D) oraz wymiany narzędzi (E, F).
- Strona 6: Obsługa interfejsu użytkownika (L), ustawianie głębokości wiercenia (M), zawieszanie narzędzia (O) oraz mocowanie zabezpieczenia przed upadkiem (P).
Zgodność modelu
- Kompatybilne z akumulatorami GBA 18V i ProCORE18V.
- Wymaga modułu Bluetooth Low Energy Module GCY 42 dla funkcji łączności.
