Instrukcja obsługi zakrętarki udarowej Bosch GDR 18V-215 / GDX 18V-285
Kompletny przewodnik użytkownika dla zakrętarek udarowych Bosch GDR 18V-215 oraz GDX 18V-285. Dowiedz się, jak bezpiecznie obsługiwać urządzenie, zmieniać tryby pracy, ustawiać prędkość i dbać o akumulator.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja obsługi dotyczy zakrętarek udarowych Bosch GDR 18V-215 i GDX 18V-285. Zawiera informacje o montażu, obsłudze, trybach pracy (ABR, Auto Shut-off, Auto Slow-down) oraz konserwacji. str. 1, 9, 13, 14
Najważniejsze czynności
- Wymiana narzędzia roboczego str. 11, 19, 27, 36
Pierwsze uruchomienie
- Naładuj akumulator przed pierwszym użyciem. str. 11, 19, 27, 36
Konserwacja i reset
- Regularnie czyść otwory wentylacyjne i uchwyt narzędziowy. str. 14, 22, 30, 39
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 18V | Napięcie zasilania | str. 9, 18, 26, 34 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Spis treści str. 2

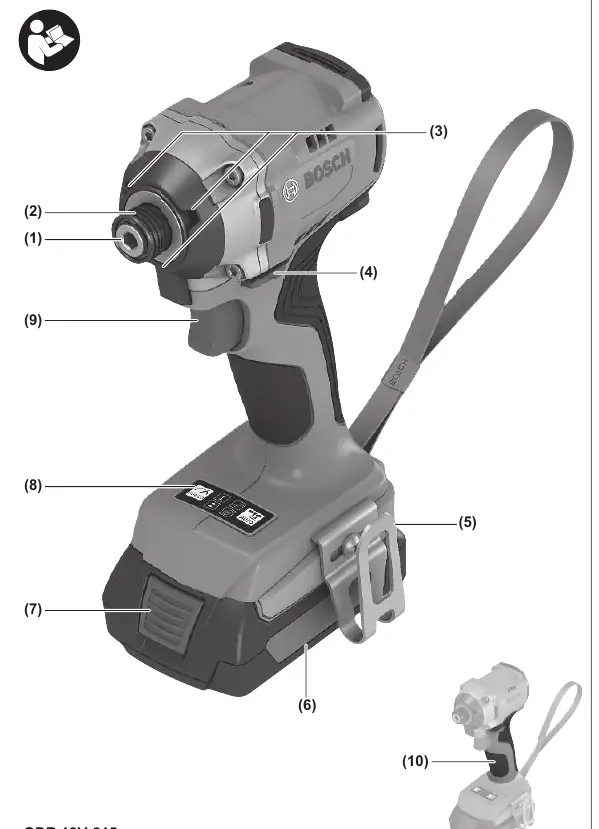

- Rysunki GDR 18V-215 str. 3

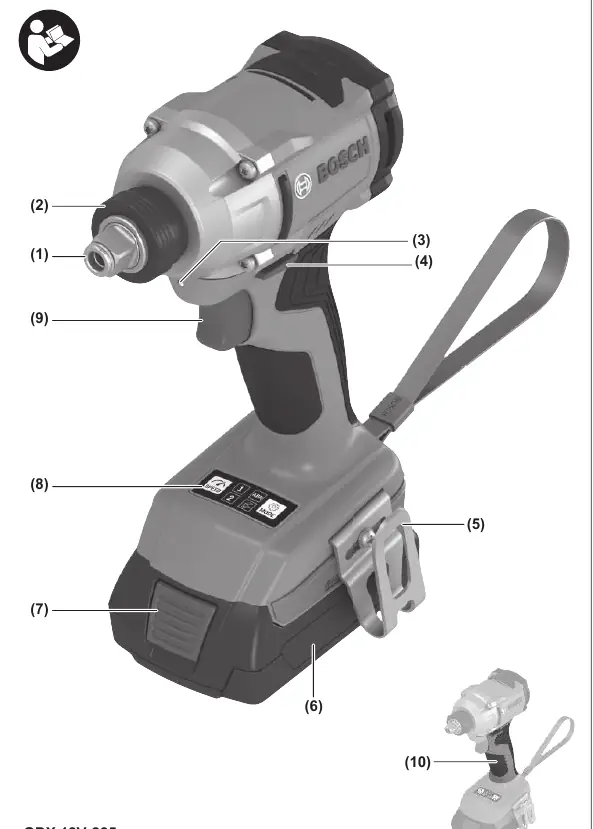

- Rysunki GDX 18V-285 str. 4
- Rysunki montażowe i UI str. 5, 6
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące bezpiecznej i efektywnej obsługi zakrętarek udarowych Bosch GDR 18V-215 oraz GDX 18V-285. Przed rozpoczęciem pracy należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć porażenia prądem, pożaru lub poważnych obrażeń.
Opis urządzenia
Urządzenia wyposażone są w interfejs użytkownika (8), który umożliwia wybór prędkości obrotowej oraz trybu pracy. Główne elementy to:
- (1) Uchwyt narzędziowy
- (2) Tuleja ryglująca
- (3) Oświetlenie robocze
- (4) Przełącznik kierunku obrotów
- (8) Interfejs użytkownika
- (9) Włącznik/wyłącznik
Montaż i przygotowanie do pracy
Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu (np. konserwacja, wymiana narzędzi itp.) należy wyjąć akumulator. Aby zamontować narzędzie robocze, należy pociągnąć tuleję ryglującą (2) do przodu, wsunąć narzędzie do uchwytu (1) i zwolnić tuleję.
Obsługa i tryby pracy
Urządzenie posiada dwa zdefiniowane tryby pracy, które można zmieniać przyciskiem trybu (20):
- GDR 18V-215: Automatyczne zwalnianie (drewno) i Automatyczne wyłączanie (metal).
- GDX 18V-285: Automatyczne wyłączanie (ABR) i Automatyczne wyłączanie (metal).
Prędkość obrotową można regulować płynnie poprzez siłę nacisku na włącznik (9).
Konserwacja
Należy regularnie czyścić otwory wentylacyjne elektronarzędzia. Należy również okresowo czyścić uchwyt narzędziowy (1) oraz tuleję ryglującą (2).
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Narzędzie nie uruchamia się
Sprawdź stan naładowania akumulatora i upewnij się, że jest on poprawnie osadzony w uchwycie.
Narzędzie nie zwalnia automatycznie w trybie drewna
Upewnij się, że włącznik jest wciśnięty do końca i śruba jest wkręcana do końca. W przypadku krótkich śrub (< 50 mm) funkcja może nie zadziałać.
Przed użyciem
- Sprawdź stan naładowania akumulatora
- Upewnij się, że bit jest poprawnie zamocowany w uchwycie
- Wybierz odpowiedni tryb pracy za pomocą przycisku trybu
- Sprawdź ustawienie kierunku obrotów
Parametry w praktyce
- Maks. moment dokręcania
- 215 Nm dla GDR 18V-215, 285 Nm dla GDX 18V-285
Ilustracje i schematy
- Rysunek A: Wymiana bitów w GDR 18V-215
- Rysunek B: Wymiana bitów w GDX 18V-285
- Rysunek C: Przełącznik kierunku obrotów
- Rysunek D/E: Interfejs użytkownika
Zgodność modelu
- GDR 18V-215: 1/4" chwyt sześciokątny
- GDX 18V-285: 1/2" chwyt czworokątny + 1/4" chwyt sześciokątny
