Instrukcja obsługi mieszadła akumulatorowego Bosch GRW 18V-160 Professional
Szybki przewodnik po instrukcji obsługi mieszadła akumulatorowego Bosch GRW 18V-160 Professional. Dowiedz się, jak bezpiecznie montować mieszadło, obsługiwać urządzenie, wymieniać osprzęt i dbać o akumulator.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Mieszadło Bosch GRW 18V-160 Professional służy do mieszania materiałów budowlanych w proszku (zaprawy, tynki, kleje) oraz farb i lakierów niezawierających rozpuszczalników. str. 6, 12
Najważniejsze czynności
- Wybór biegu str. 8, 14
- Wymiana mieszadła str. 8, 14
Pierwsze uruchomienie
- Naładuj akumulator, zamontuj mieszadło i wybierz odpowiedni bieg. str. 7, 8, 13, 14
Problemy i rozwiązania
KickBack Control wyłącza urządzenie
Zwolnij włącznik i naciśnij go ponownie.
str. 9, 15Konserwacja i reset
- Wyjmij akumulator przed pracami konserwacyjnymi. str. 9, 15
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 18 V | Napięcie zasilania | str. 6, 12 |
| Prędkość obrotowa (1. bieg) | 0-530 min-1 | Prędkość bez obciążenia | str. 6, 12 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Spis treści str. 2
- Schemat części str. 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Mieszadło akumulatorowe Bosch GRW 18V-160 Professional jest przeznaczone do mieszania materiałów budowlanych w proszku (zaprawy, tynki, kleje) oraz farb i lakierów niezawierających rozpuszczalników. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, w szczególności dotyczącymi pracy z materiałami łatwopalnymi i ochrony przed pyłem.
Opis urządzenia
Główne elementy mieszadła to:
- Blokada włącznika/wyłącznika
- Włącznik/wyłącznik
- Pokrętło wyboru prędkości obrotowej
- Przełącznik biegów
- Wrzeciono napędowe (M14)
- Dioda LED funkcji KickBack Control
Montaż i przygotowanie
Użycie przedłużki: W razie potrzeby można zamontować przedłużkę 7 cm (10) na wrzecionie napędowym (9), aby zwiększyć wysokość roboczą. Należy ją dokręcić kluczem widełkowym (11).

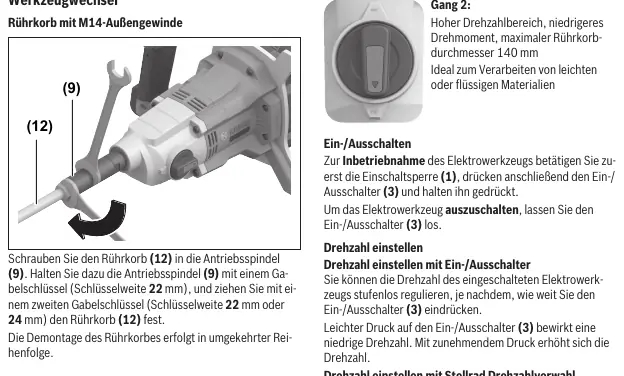

Wymiana mieszadła: Wkręć mieszadło (12) w wrzeciono napędowe (9). Przytrzymaj wrzeciono kluczem widełkowym (22 mm) i dokręć mieszadło drugim kluczem (22 mm lub 24 mm).
Obsługa
Uruchamianie: Aby włączyć urządzenie, najpierw naciśnij blokadę włącznika (1), a następnie włącznik/wyłącznik (3). Aby wyłączyć, zwolnij włącznik.
Wybór biegu: Przełącznik biegów (7) pozwala na wybór dwóch zakresów prędkości:
- 1. bieg: Niski zakres prędkości, wysoki moment obrotowy (idealny do gęstych/stałych materiałów).
- 2. bieg: Wysoki zakres prędkości, niski moment obrotowy (idealny do lekkich/płynnych materiałów).
Regulacja prędkości: Prędkość można regulować płynnie za pomocą włącznika (3) lub wstępnie ustawić za pomocą pokrętła (5).
Bezpieczeństwo i funkcje ochronne
KickBack Control: Funkcja szybkiego wyłączania (KickBack Control) automatycznie wyłącza urządzenie w przypadku nagłego, nieprzewidzianego obrotu wokół osi. Dioda LED (6) miga wtedy na czerwono. Aby zrestartować, zwolnij i ponownie naciśnij włącznik.
Konserwacja
Zawsze wyjmuj akumulator przed przystąpieniem do prac konserwacyjnych lub wymiany osprzętu. Utrzymuj urządzenie i otwory wentylacyjne w czystości.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Urządzenie wyłącza się nagle (KickBack Control)
Zwolnij włącznik i naciśnij go ponownie, aby zrestartować urządzenie.
Silnik przegrzewa się
Unikaj pracy ciągłej na niskich obrotach; zwiększ prędkość lub zrób przerwę.
Akumulator nie ładuje się
Sprawdź, czy używasz zalecanej ładowarki i czy akumulator nie jest uszkodzony.
Przed użyciem
- Sprawdź stan naładowania akumulatora.
- Upewnij się, że wybrano odpowiednie mieszadło do lepkości materiału.
- Sprawdź, czy mieszadło jest poprawnie dokręcone.
- Upewnij się, że miejsce pracy jest dobrze wentylowane.
- Załóż środki ochrony osobistej (okulary, maska P2).
Parametry w praktyce
- KickBack Control
- Elektroniczny system bezpieczeństwa wyłączający silnik przy nagłym zablokowaniu.
Ilustracje i schematy

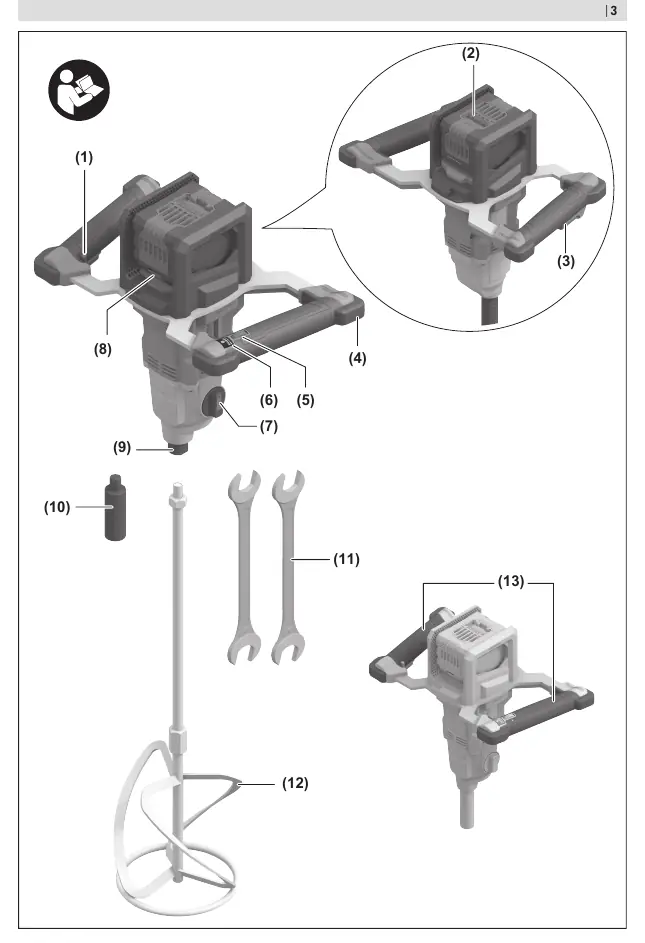

- Strona 3 przedstawia schemat budowy mieszadła z numeracją części.
- Strona 8 i 14 pokazują sposób montażu przedłużki i mieszadła.
- Strona 8 i 14 ilustrują wybór biegów (1 lub 2).
Zgodność modelu
- Kompatybilne z akumulatorami Bosch GBA 18V oraz ProCORE18V.
- Zalecane akumulatory dla pełnej mocy: ProCORE18V >= 5.5 Ah.
