Instrukcja obsługi wkrętarki udarowej Bosch GDR 18V-160 / GDX 18V-180
Szybki przewodnik po instrukcji obsługi wkrętarki udarowej Bosch GDR 18V-160 / GDX 18V-180. Dowiedz się, jak bezpiecznie używać narzędzia, wymieniać końcówki, dbać o akumulator i konserwować urządzenie.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- To jest instrukcja obsługi akumulatorowych wkrętarek udarowych Bosch GDR 18V-160 oraz GDX 18V-180. Zawiera informacje o bezpieczeństwie, montażu, obsłudze i konserwacji. str. 1, 8, 10, 11
Najważniejsze czynności
- Wymiana narzędzia str. 10, 16
- Wymiana szczotek węglowych str. 11, 12
Pierwsze uruchomienie
- Naładuj akumulator przed pierwszym użyciem. str. 9, 15
Problemy i rozwiązania
Akumulator nie ładuje się
Sprawdź, czy używasz zalecanej ładowarki.
str. 9, 15Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 18V | Napięcie znamionowe | str. 8, 14 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Dane techniczne str. 8, 14
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy akumulatorowych wkrętarek udarowych Bosch GDR 18V-160 oraz GDX 18V-180. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć porażenia prądem, pożaru lub poważnych obrażeń.
Opis urządzenia
Urządzenie składa się z następujących elementów:
- Uchwyt narzędziowy
- Tuleja ryglująca
- Akumulator
- Przycisk odblokowujący akumulator
- Przełącznik kierunku obrotów
- Włącznik/wyłącznik
- Oświetlenie PowerLight
- Rękojeść
- Końcówki wkręcające i uchwyty
- Szczotki węglowe
Montaż i przygotowanie do pracy
Przed każdą pracą przy elektronarzędziu (np. konserwacja, wymiana narzędzi) oraz przed transportem i przechowywaniem należy wyjąć akumulator. Akumulator dostarczany jest w stanie częściowo naładowanym. Przed pierwszym użyciem należy go w pełni naładować w ładowarce.
Wymiana narzędzia
GDR 18V-160: Pociągnij tuleję ryglującą do przodu, wsuń narzędzie do uchwytu do oporu i zwolnij tuleję, aby zablokować narzędzie.
GDX 18V-180: Nasuń narzędzie na czworokątny trzpień uchwytu narzędziowego.
Obsługa
Urządzenie posiada przełącznik kierunku obrotów. Ustawienie go w pozycji środkowej zabezpiecza przed przypadkowym włączeniem. Prędkość obrotową można regulować płynnie poprzez siłę nacisku na włącznik/wyłącznik.
Wskazówki dotyczące pracy
Moment obrotowy zależy od czasu trwania udaru. Maksymalny moment osiągany jest po 6-10 sekundach udaru. Należy zawsze sprawdzać osiągnięty moment obrotowy za pomocą klucza dynamometrycznego.
Konserwacja i czyszczenie
Regularnie czyść otwory wentylacyjne elektronarzędzia. Co 2-3 miesiące należy sprawdzać długość szczotek węglowych i w razie potrzeby wymienić obie jednocześnie.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Urządzenie nie włącza się
Sprawdź stan naładowania akumulatora i czy jest poprawnie włożony.
Krótki czas pracy na akumulatorze
Akumulator może być zużyty i wymagać wymiany.
Narzędzie robocze wypada z uchwytu
Upewnij się, że tuleja ryglująca jest poprawnie zablokowana.
Przed użyciem
- Naładuj akumulator przed pierwszym użyciem.
- Sprawdź, czy włącznik nie jest zablokowany.
- Upewnij się, że używasz odpowiedniego bitu lub nasadki.
- Sprawdź stan naładowania akumulatora.
Parametry w praktyce
- Prędkość obrotowa
- 0-2800 min-1 (bieg jałowy).
- Liczba udarów
- 0-3600 min-1.
Ilustracje i schematy
- Strona 3: Schemat budowy urządzenia z numeracją części.

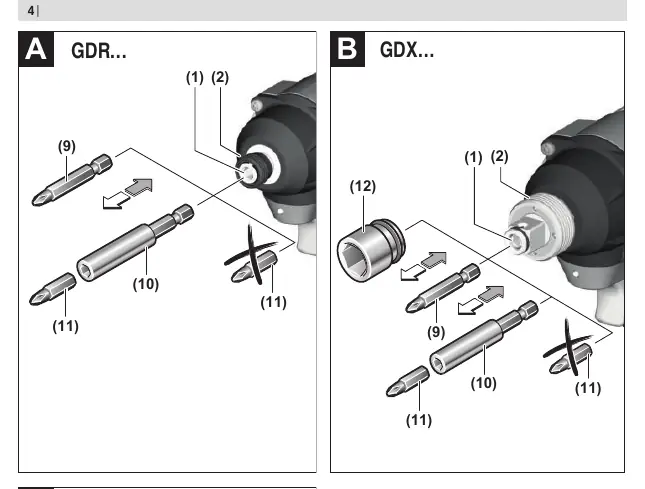

- Strona 4: Instrukcja wymiany narzędzi (A: GDR, B: GDX) oraz kierunek obrotów (C).
- Strona 5: Wymiana szczotek węglowych (D).
Zgodność modelu
- Używaj tylko akumulatorów GBA 18V lub ProCORE18V.
- Używaj tylko zalecanych ładowarek (GAL 18..., GAX 18..., GAL 36...).
