Instrukcja obsługi piły do gałęzi Bosch GKE 18V-15 / GKE 18V-20
Szybki przewodnik po instrukcji obsługi piły do gałęzi Bosch GKE 18V-15 i GKE 18V-20. Zawiera informacje o montażu, obsłudze, konserwacji i rozwiązywaniu problemów.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Piła do gałęzi Bosch GKE 18V-15 / GKE 18V-20 służy do cięcia drewna (gałęzi, desek, belek) w pobliżu podłoża. Wymaga obsługi oburącz. str. 171
Najważniejsze czynności
- Montaż i napinanie łańcucha str. 174
Pierwsze uruchomienie
- Napełnij zbiornik olejem do pił łańcuchowych przed pierwszym użyciem. str. 174
Problemy i rozwiązania
Piła nie działa
Sprawdź naładowanie akumulatora, poprawne osadzenie akumulatora, czy silnik nie jest przegrzany.
str. 176Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 18V | Napięcie znamionowe | str. 172 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Spis treści str. 2
- Instrukcja (PL) str. 167, 168, 169, 170
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Piła do gałęzi Bosch GKE 18V-15 / GKE 18V-20 to narzędzie akumulatorowe przeznaczone do cięcia drewna (gałęzi, desek, belek) w pobliżu podłoża. Urządzenie wymaga obsługi oburącz. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, w szczególności dotyczącymi zjawiska odrzutu.
Montaż i napinanie łańcucha
Montaż odbywa się bez użycia narzędzi:
- Połóż piłę na płaskiej powierzchni.
- Upewnij się, że pokrętło napinające jest w pozycji wyjściowej.
- Umieść łańcuch w rowku prowadnicy, zwracając uwagę na kierunek ruchu.
- Załóż prowadnicę na trzpień mocujący i przełóż ogniwa łańcucha przez koło łańcuchowe.
- Załóż osłonę i dokręć pokrętło mocujące.
- Użyj pokrętła napinającego, aby uzyskać właściwe napięcie (łańcuch powinien dać się unieść o ok. 2-3 mm).
Smarowanie łańcucha
Piła nie jest dostarczana z olejem. Przed użyciem należy napełnić zbiornik olejem do pił łańcuchowych. Regularnie sprawdzaj, czy łańcuch jest nasmarowany, kierując końcówkę prowadnicy w stronę jasnej powierzchni i uruchamiając piłę na ok. 1 minutę.
Obsługa
Włączanie: Zdejmij osłonę łańcucha, włóż akumulator. Trzymaj piłę oburącz. Naciśnij blokadę włącznika, a następnie włącznik/wyłącznik. Gdy łańcuch ruszy, zwolnij blokadę.
Wyłączanie: Zwolnij włącznik/wyłącznik, łańcuch zatrzyma się.
Bezpieczeństwo
- Nie używaj piły na drabinie ani powyżej wysokości ramion.
- Zawsze trzymaj piłę oburącz.
- Uważaj na zjawisko odrzutu (nagłe odbicie piły w górę i do tyłu).
- Nie tnij końcówką prowadnicy.
Konserwacja
Regularnie czyść prowadnicę i łańcuch. W razie stępienia łańcucha, wymień go lub naostrz. W przypadku zużycia prowadnicy, można ją zamontować odwrotnie lub wymienić.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Piła nie działa
Sprawdź naładowanie akumulatora, poprawne osadzenie akumulatora, czy silnik nie jest przegrzany.
Łańcuch nie porusza się
Sprawdź, czy obszar pod osłoną SDS nie jest zapchany, sprawdź naładowanie akumulatora.
Łańcuch/prowadnica się grzeje
Sprawdź poziom oleju, naprężenie łańcucha, naostrz łańcuch.
Przed użyciem
- Sprawdź, czy łańcuch jest naostrzony i poprawnie napięty.
- Sprawdź poziom oleju w zbiorniku.
- Upewnij się, że akumulator jest naładowany.
- Załóż odzież ochronną (okulary, rękawice, ochrona słuchu).
Parametry w praktyce
- Prędkość łańcucha
- 7,2 m/s
- Długość prowadnicy
- 15 cm (GKE 18V-15) lub 20 cm (GKE 18V-20)
Ilustracje i schematy

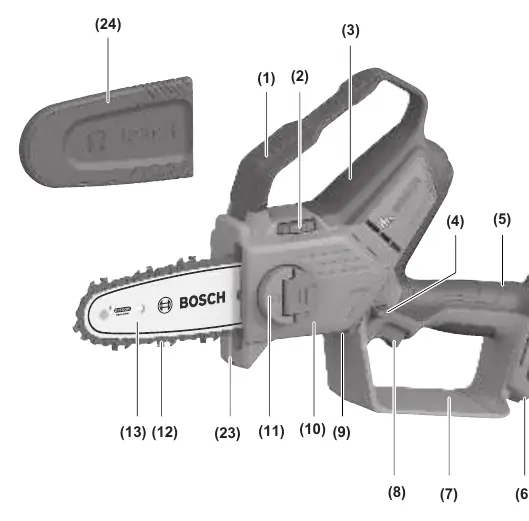

- Strona 3: Schemat budowy piły z numeracją części.

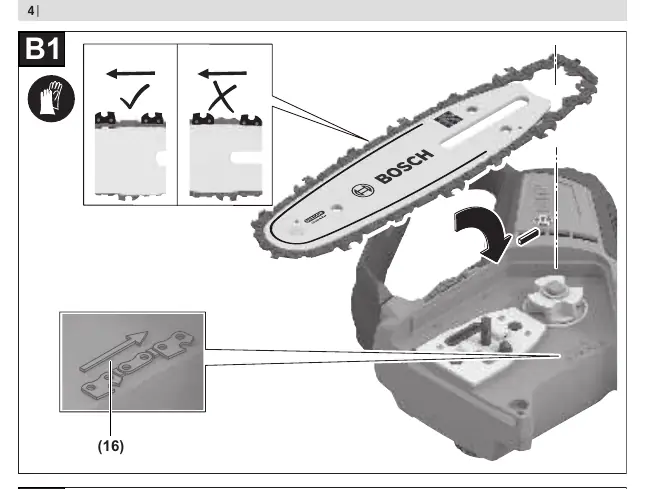

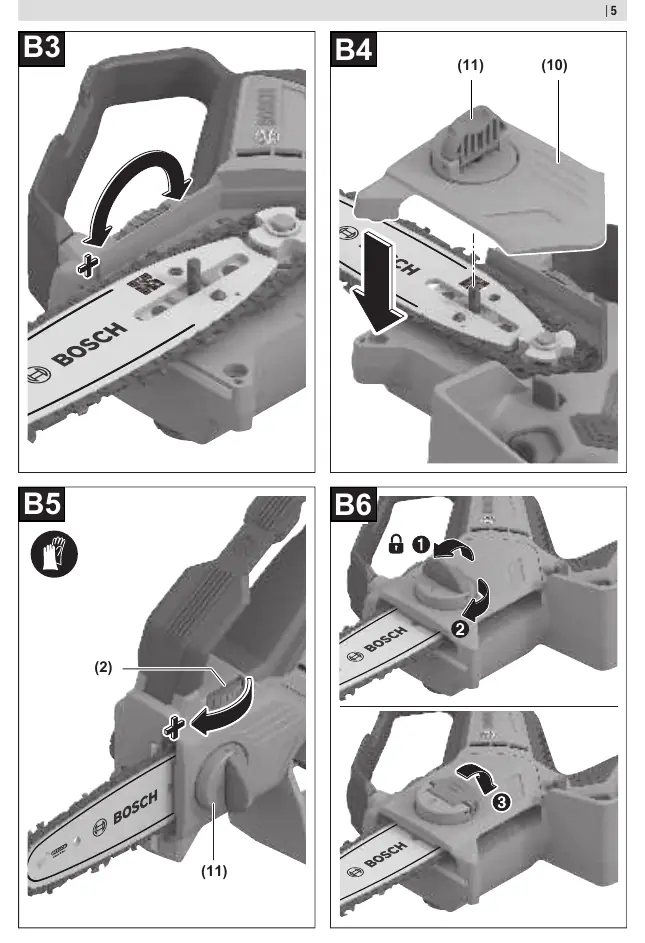

- Strona 4-6: Procedura montażu i napinania łańcucha (B1-B7).

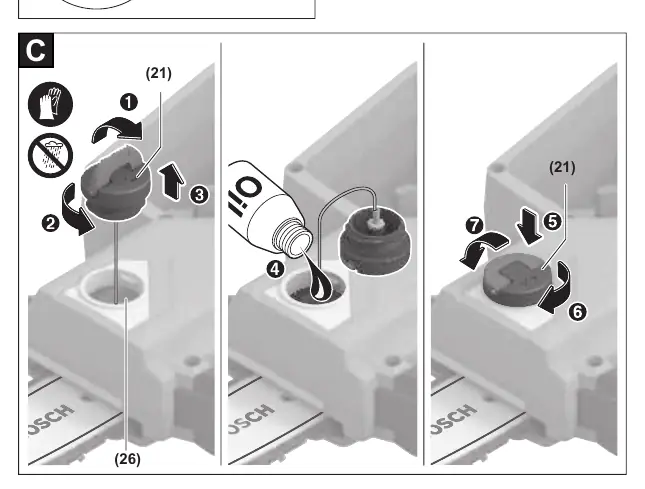

- Strona 6: Napełnianie zbiornika oleju (C).

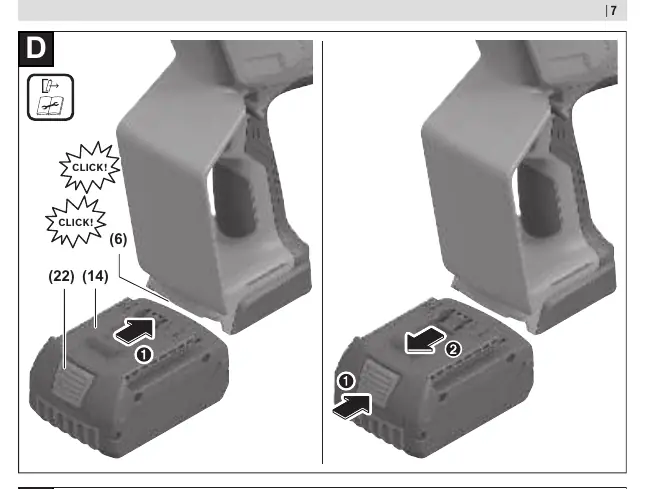

- Strona 7: Wkładanie akumulatora (D) i włączanie (E).
Zgodność modelu
- Kompatybilne z akumulatorami Bosch GBA 18V i ProCORE18V.
