Ogród / Narzędzia do przycinania
Instrukcja obsługi teleskopowego sekatora akumulatorowego Bosch GKE 18V-25 TP
Szybki przewodnik po instrukcji obsługi teleskopowego sekatora akumulatorowego Bosch GKE 18V-25 TP. Zawiera informacje o montażu, obsłudze, konserwacji oraz rozwiązywaniu problemów.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Bosch GKE 18V-25 TP to akumulatorowy sekator teleskopowy przeznaczony do przycinania drzew z poziomu gruntu. Urządzenie wymaga regularnego smarowania łańcucha i sprawdzania jego napięcia. str. 17, 20, 21
Najważniejsze czynności
- Montaż prowadnicy i łańcucha str. 20
- Napełnianie zbiornika oleju str. 21
Pierwsze uruchomienie
- Naładuj akumulator, zamontuj prowadnicę i łańcuch, napełnij zbiornik olejem, sprawdź napięcie łańcucha. str. 19, 20, 21
Problemy i rozwiązania
Łańcuch jest suchy
Uzupełnij olej lub wyczyść kanał wylotowy oleju.
str. 22Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 18 V | Napięcie znamionowe | str. 17 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Dane techniczne str. 17, 18
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Teleskopowy sekator akumulatorowy Bosch GKE 18V-25 TP służy do przycinania drzew na wysokości, podczas gdy użytkownik stoi na ziemi. Urządzenie nie jest przeznaczone do cięcia materiałów nieorganicznych ani do pracy na drabinach lub stopniach.
Opis urządzenia
Urządzenie składa się z głowicy tnącej z łańcuchem, teleskopowego trzonka z regulacją wysokości oraz uchwytów z włącznikiem. W zestawie znajduje się również pas naramienny dla większego komfortu pracy.
Montaż
- Łączenie elementów: Połącz głowicę sekatora z teleskopowym uchwytem, aż przycisk blokujący (10) kliknie. Zabezpiecz połączenie, dokręcając śrubę motylkową (9).
- Pas naramienny: Zamocuj pas (18) do pętli (22)/(23) na uchwytach, pamiętając o różnej wielkości hakach.
- Montaż prowadnicy i łańcucha: Zdejmij pokrywę (27), zamontuj prowadnicę (5) i łańcuch (6) na trzpieniach mocujących (3). Użyj narzędzia (26), aby wyregulować napięcie łańcucha za pomocą śruby (2).
Obsługa
- Napełnianie olejem: Przed użyciem należy napełnić zbiornik olejem do smarowania łańcucha (F 016 800 642). Używaj wyłącznie biodegradowalnego oleju.
- Włączanie/Wyłączanie: Przesuń blokadę włącznika (15) do przodu, połóż dłoń na czujniku obecności (14) i naciśnij włącznik (24).
- Technika cięcia: Zawsze upewnij się, że łańcuch pracuje z pełną prędkością przed kontaktem z gałęzią. Nie wywieraj nadmiernego nacisku na sekator.
Konserwacja i czyszczenie
- Czyszczenie: Po każdym użyciu oczyść prowadnicę i łańcuch z zanieczyszczeń.
- Smarowanie: System automatycznego smarowania zapewnia optymalną pracę. Regularnie sprawdzaj poziom oleju.
- Ostrzenie: Jeśli łańcuch jest tępy, należy go naostrzyć lub wymienić.
Rozwiązywanie problemów
W przypadku problemów takich jak suchy łańcuch, wibracje lub nagłe zatrzymanie urządzenia, sprawdź poziom oleju, napięcie łańcucha oraz stan naładowania akumulatora. Szczegółowe wskazówki znajdują się w sekcji "Fehlersuche" (Wyszukiwanie błędów) w instrukcji.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Łańcuch jest suchy
Brak oleju w zbiorniku – uzupełnij olej (F 016 800 642) lub wyczyść kanał wylotowy oleju.
Łańcuch lub prowadnica są gorące
Brak oleju w zbiorniku, zatkany otwór wentylacyjny w korku oleju lub zbyt wysokie napięcie łańcucha.
Sekator szarpie, wibruje lub nie tnie prawidłowo
Zbyt niskie napięcie łańcucha, tępy łańcuch lub zęby łańcucha skierowane w złą stronę.
Przed użyciem
- Sprawdź, czy urządzenie jest w bezpiecznym stanie.
- Sprawdź poziom oleju w zbiorniku.
- Sprawdź, czy łańcuch jest prawidłowo napięty i ostry.
- Upewnij się, że obszar pracy jest wolny od przeszkód i osób postronnych.
- Załóż odpowiednią odzież ochronną i środki ochrony osobistej.
Parametry w praktyce
- Maks. średnica cięcia
- 23 cm
- Prędkość łańcucha
- 7,7 m/s
- Długość prowadnicy
- 25 cm
Ilustracje i schematy

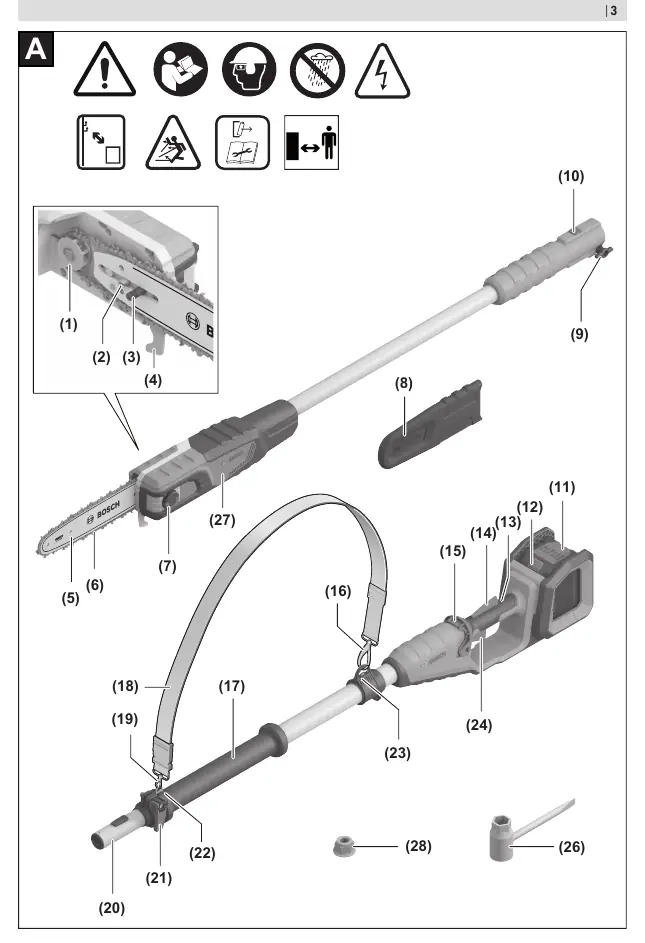

- Rysunek A: Przegląd komponentów urządzenia.

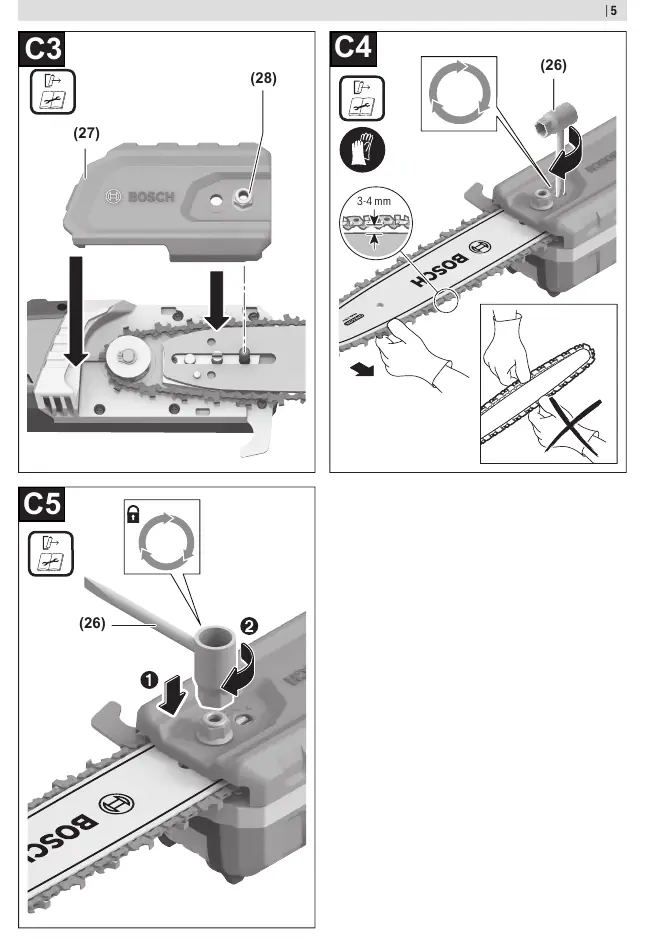

- Rysunek C1-C5: Montaż prowadnicy i napinanie łańcucha.

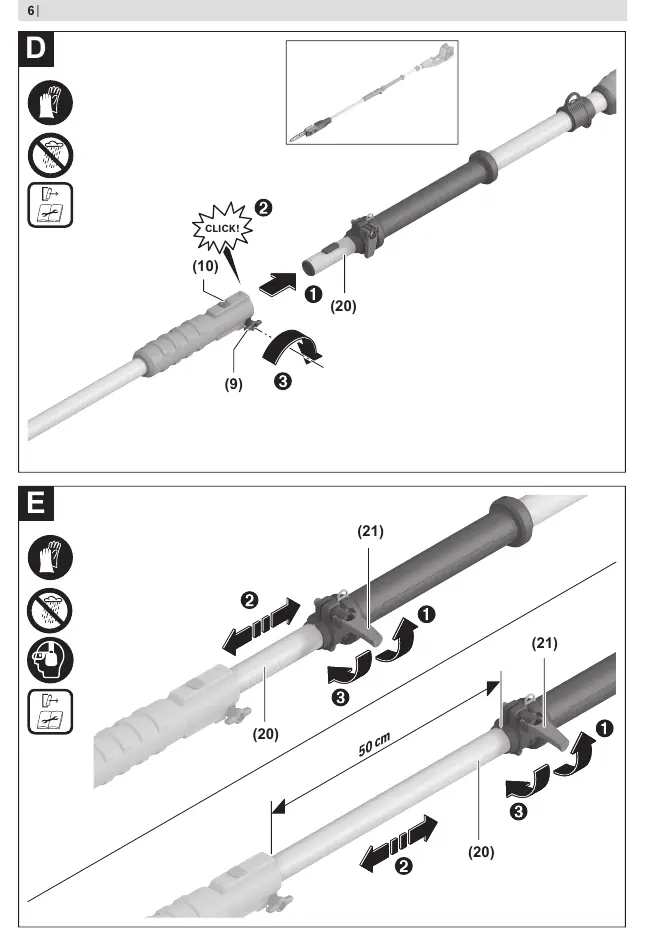

- Rysunek D, F: Montaż sekatora.
- Rysunek E: Regulacja wysokości teleskopu.

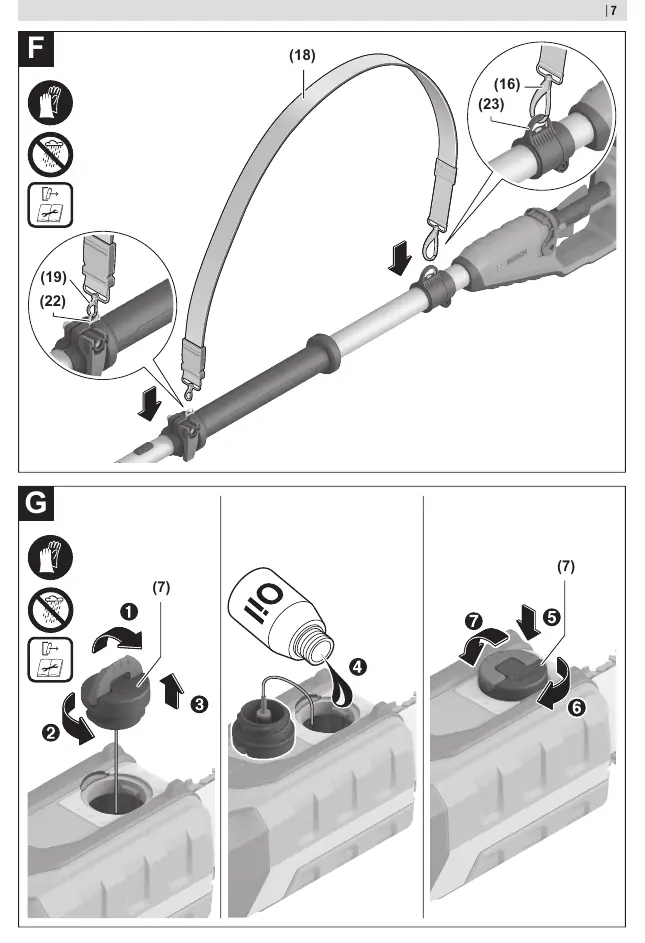

- Rysunek G: Napełnianie zbiornika oleju.
Zgodność modelu
- Kompatybilne akumulatory: GBA 18V..., ProCORE18V... (5.5Ah, 8.0Ah, 12Ah).
- Zalecane akumulatory: ProCORE18V... ≥ 5.5Ah.
- Kompatybilne prowadnice: Oregon 1 619 P19 527, Bosch F 016 F06 545.
