Schemat budowy wiertarko-wkrętarki Bosch GSR 18V-150 C
Szczegółowy schemat budowy (exploded view) wiertarko-wkrętarki Bosch GSR 18V-150 C wraz z wartościami momentów dokręcania śrub montażowych.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument jest oficjalnym schematem budowy (exploded view) wiertarko-wkrętarki Bosch GSR 18V-150 C. Służy on głównie do celów serwisowych, identyfikacji części zamiennych oraz poprawnego montażu urządzenia. Dokument zawiera rysunek techniczny z ponumerowanymi elementami oraz specyfikację momentów dokręcania dla kluczowych śrub.

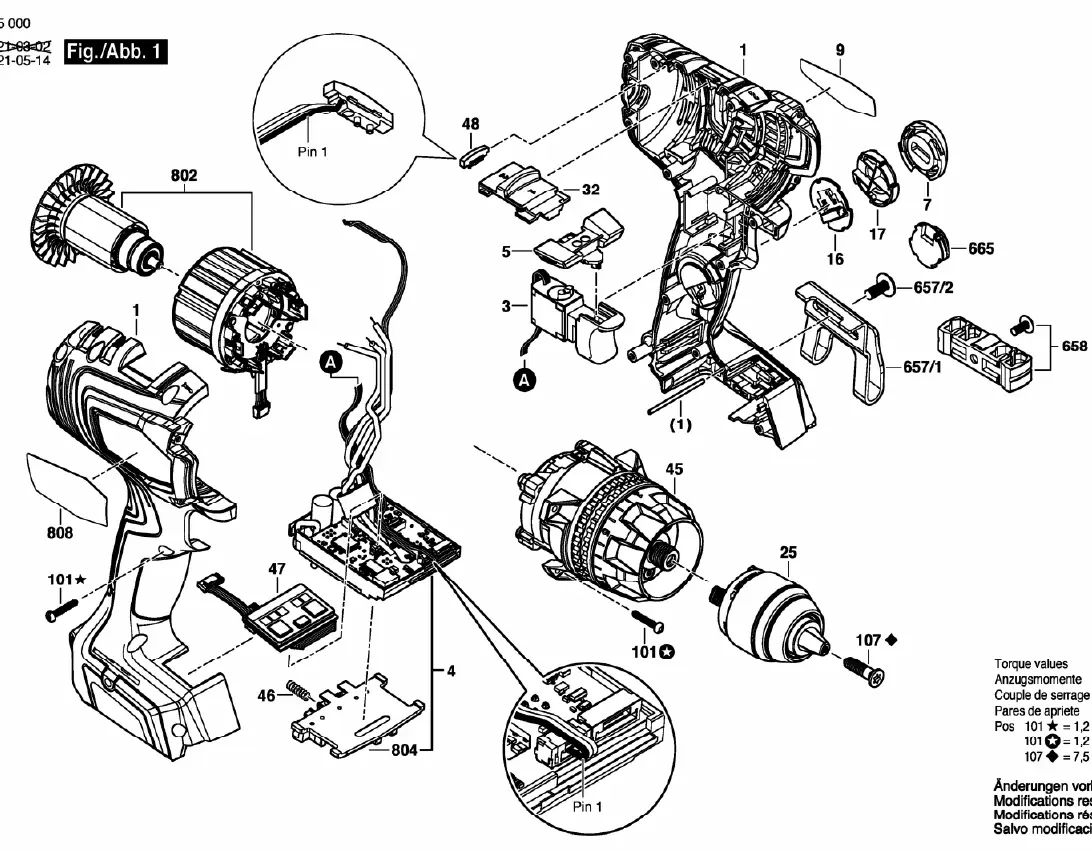

Schemat budowy
Rysunek techniczny przedstawia rozłożone na części pierwsze urządzenie. Każdy element posiada przypisany numer, który pozwala na identyfikację części w katalogach serwisowych Bosch. Schemat obejmuje m.in. obudowę, silnik, przekładnię, uchwyt wiertarski oraz moduły elektroniczne.
Momenty dokręcania
Podczas montażu lub naprawy urządzenia należy bezwzględnie przestrzegać podanych wartości momentów dokręcania, aby zapewnić trwałość połączeń i bezpieczeństwo użytkowania:
- Śruby oznaczone symbolem gwiazdki (Pos 101): 1,2 - 1,4 Nm
- Śruby oznaczone symbolem kółka (Pos 101): 1,2 - 1,4 Nm
- Śruby oznaczone symbolem rombu (Pos 107): 7,5 - 9,0 Nm
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Parametry w praktyce
- Moment dokręcania (Pos 101)
- Wartość momentu dla śrub oznaczonych gwiazdką lub kółkiem wynosi 1,2 - 1,4 Nm.
- Moment dokręcania (Pos 107)
- Wartość momentu dla śruby oznaczonej rombem wynosi 7,5 - 9,0 Nm.
Ilustracje i schematy
- Rysunek przedstawia rozłożone na części pierwsze urządzenie Bosch GSR 18V-150 C.
- Numery na schemacie odpowiadają konkretnym częściom zamiennym w systemie serwisowym Bosch.
