Bosch UniversalHammer 18V Cordless Hammer Drill

Akumulatorowa młotowiertarka Bosch UniversalHammer 18V to wszechstronne narzędzie przeznaczone do wiercenia udarowego w betonie, cegle i kamieniu, a także do lekkich prac dłutowniczych. Urządzenie umożliwia również wiercenie bez udaru w...

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Opis produktu

Bosch UniversalHammer 18V to wydajna młotowiertarka akumulatorowa, zaprojektowana do szerokiego zakresu prac budowlanych i remontowych. Narzędzie jest przeznaczone do wiercenia udarowego w betonie, cegle i kamieniu oraz do lekkich prac dłutowniczych. Dzięki możliwości wyłączenia udaru, urządzenie doskonale sprawdza się również przy wierceniu w drewnie, metalu, ceramice i tworzywach sztucznych. Wyposażone w elektroniczną regulację obrotów oraz funkcję zmiany kierunku obrotów, narzędzie może być również wykorzystywane jako wkrętarka.

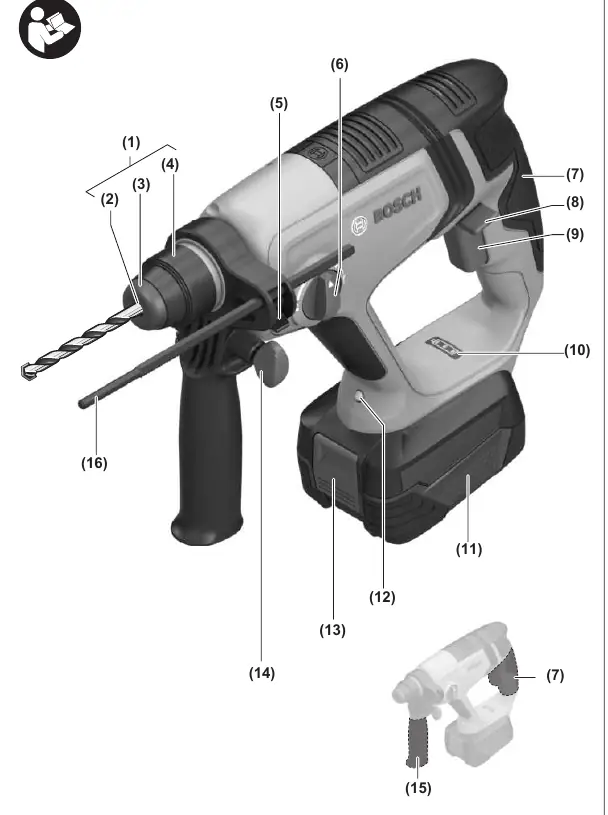

Schemat budowy młotowiertarki Bosch UniversalHammer 18V
Schemat budowy młotowiertarki Bosch UniversalHammer 18V

Bezpieczeństwo

Przed przystąpieniem do pracy należy dokładnie zapoznać się z instrukcją bezpieczeństwa. Należy zawsze nosić okulary ochronne oraz ochronniki słuchu. Podczas pracy z narzędziem należy zachować stabilną pozycję i trzymać urządzenie obiema rękami. Należy unikać kontaktu z ukrytymi przewodami elektrycznymi, używając odpowiednich detektorów.

Uruchomienie i obsługa

Przed rozpoczęciem pracy należy upewnić się, że akumulator jest w pełni naładowany. Akumulator wkłada się do uchwytu aż do momentu zatrzaśnięcia. Wybór trybu pracy (wiercenie udarowe, wiercenie bez udaru, dłutowanie) odbywa się za pomocą przełącznika udaru/obrotów. Zmianę trybu należy przeprowadzać tylko przy wyłączonym urządzeniu. Prędkość obrotową można płynnie regulować siłą nacisku na włącznik.

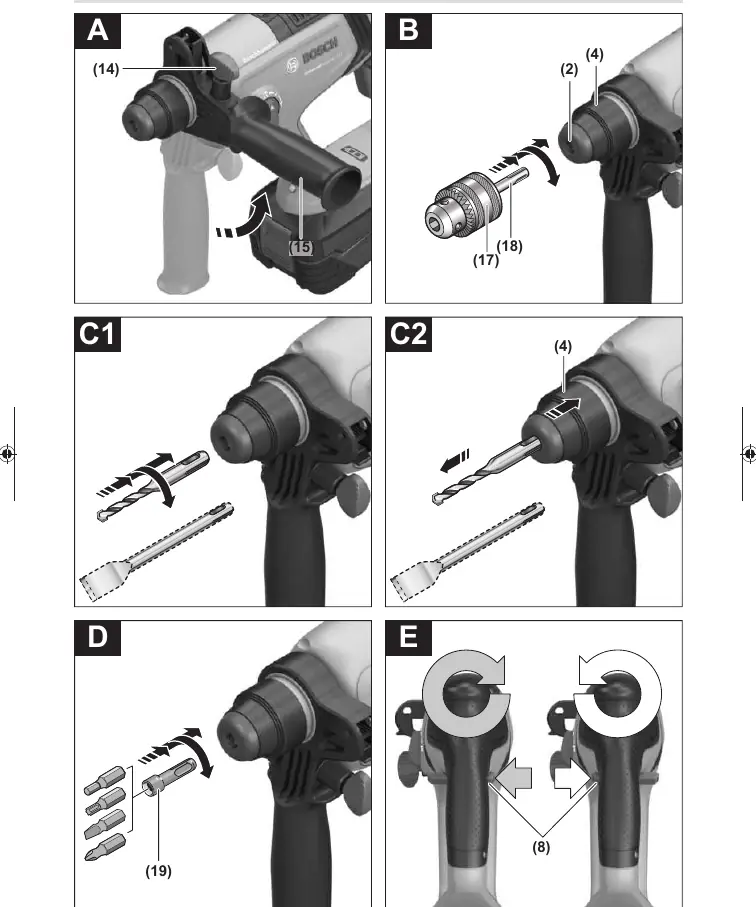

Instrukcja montażu akcesoriów i obsługi przełączników
Instrukcja montażu akcesoriów i obsługi przełączników

Konserwacja

Należy regularnie czyścić uchwyt narzędziowy oraz otwory wentylacyjne. W przypadku uszkodzenia osłony przeciwpyłowej należy ją niezwłocznie wymienić w autoryzowanym serwisie. Po każdym użyciu zaleca się czyszczenie uchwytu narzędziowego.

Usterki

W przypadku zablokowania narzędzia roboczego, sprzęgło przeciążeniowe przerywa napęd. Należy wówczas natychmiast wyłączyć urządzenie i uwolnić zablokowany wiertło. Jeśli wskaźnik naładowania akumulatora miga szybko, może to oznaczać aktywację ochrony przed przeciążeniem lub przekroczenie dopuszczalnej temperatury pracy.

Informacje o producencie

Robert Bosch GmbH

Profil marki

Praktyczna pomoc

Typowe problemy

Narzędzie robocze blokuje się podczas pracy.

Wyłącz urządzenie i uwolnij zablokowane wiertło. Nie włączaj urządzenia, gdy wiertło jest zablokowane.

Krótki czas pracy na jednym ładowaniu.

Akumulator jest zużyty i wymaga wymiany.

Wskaźnik naładowania miga szybko.

Aktywacja ochrony przed przeciążeniem lub przekroczenie temperatury pracy. Pozwól urządzeniu i akumulatorowi ostygnąć.

Przed użyciem

  • Sprawdź, czy akumulator jest w pełni naładowany.
  • Upewnij się, że wybrano odpowiedni tryb pracy (przełącznik 6).
  • Sprawdź, czy narzędzie robocze jest poprawnie zamocowane w uchwycie SDS-plus.
  • Upewnij się, że dodatkowa rękojeść jest mocno dokręcona.
  • Sprawdź, czy w obszarze pracy nie ma ukrytych przewodów elektrycznych lub rur.

Parametry w praktyce

Napięcie znamionowe
18V - napięcie zasilania akumulatorowego.
Maks. średnica wiercenia (beton)
16 mm - maksymalna średnica otworu w betonie.
Energia udaru
2,0 J - siła pojedynczego uderzenia zgodnie z procedurą EPTA.

Ilustracje i schematy

  • Rysunek 3: Schemat budowy urządzenia z ponumerowanymi elementami (uchwyt, przełączniki, akumulator).
  • Rysunek 4: Instrukcja montażu dodatkowej rękojeści (A), wymiany uchwytu (B), montażu wierteł (C1, C2) oraz bitów (D).
  • Rysunek 5: Ustawianie głębokości wiercenia za pomocą ogranicznika (F).

Zgodność modelu

  • Narzędzie współpracuje z akumulatorami systemu POWER FOR ALL.
  • Do wiercenia bez udaru w drewnie/metalu wymagany jest dodatkowy uchwyt zębaty.
  • Do dłutowania wymagane są narzędzia z systemem SDS-plus.
