Instrukcja obsługi przenośnego panelu słonecznego BougeRV 100W/200W
Szybki przewodnik po instalacji i użytkowaniu przenośnych paneli słonecznych BougeRV 100W/200W. Dowiedz się, jak podłączyć panele do stacji zasilania, akumulatorów, łączyć je szeregowo lub równolegle oraz jak rozwiązywać problemy z...
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące bezpiecznego użytkowania, instalacji oraz konserwacji przenośnych paneli słonecznych BougeRV o mocy 100W i 200W. Panele są przeznaczone do ładowania stacji zasilania oraz akumulatorów (wymagany kontroler ładowania). Kluczowe czynniki wpływające na wydajność to intensywność światła, kąt nachylenia panelu, temperatura powierzchni oraz brak zacienienia.
Obsługa i podłączenie
Panele wyposażone są w złącza MC4, co umożliwia łatwą integrację z różnymi systemami:
- Stacje zasilania: Podłącz złącza MC4 panelu do odpowiedniego kabla adaptera (np. MC4 do DC7909) stacji zasilania.
- Systemy off-grid: W przypadku ładowania akumulatorów kwasowo-ołowiowych lub litowych, należy najpierw podłączyć akumulator do kontrolera ładowania, a następnie panel słoneczny do kontrolera.
- Połączenie szeregowe: Łączenie paneli w szereg pozwala na zwiększenie napięcia wyjściowego.
- Połączenie równoległe: Łączenie paneli równolegle pozwala na zwiększenie natężenia prądu wyjściowego przy użyciu odpowiednich złączy równoległych.
Rozwiązywanie problemów
Jeśli panel nie dostarcza oczekiwanej mocy, sprawdź:
- Zacienienie: Nawet częściowe zacienienie lub zabrudzenie (np. odchody ptaków) może drastycznie obniżyć wydajność i prowadzić do efektu gorącego punktu.
- Ograniczenia urządzenia: Sprawdź parametry wejściowe stacji zasilania (maksymalne napięcie i natężenie).
- Straty na kontrolerze: Kontrolery PWM mogą mieć sprawność około 75%, podczas gdy MPPT zazwyczaj przekraczają 90%.
Dane techniczne
Panele pracują w zakresie temperatur od -40 do 85 stopni Celsjusza. Model 100W posiada napięcie Vmp 19.8V i prąd Imp 5.05A, natomiast model 200W posiada napięcie Vmp 19.8V i prąd Imp 10.1A. Maksymalne napięcie systemowe wynosi 1000V DC.
Kontakt serwisowy
W przypadku uszkodzeń lub brakujących części prosimy o kontakt pod adresem [email protected], podając numer zamówienia.
Informacje o producencie
BougeRV
Praktyczna pomoc
Typowe problemy
Niska moc wyjściowa lub brak ładowania
Sprawdź, czy panel nie jest zacieniony, zabrudzony lub ustawiony pod niewłaściwym kątem względem słońca. Upewnij się, że parametry wejściowe stacji zasilania nie ograniczają poboru prądu.
Uszkodzony produkt lub brakujące części
Wyślij zdjęcia uszkodzeń oraz numer zamówienia na adres [email protected].
Przed użyciem
- Sprawdź, czy panel nie posiada widocznych uszkodzeń mechanicznych.
- Upewnij się, że złącza MC4 są czyste i suche.
- Zweryfikuj parametry wejściowe urządzenia, które ma być ładowane (stacja zasilania/kontroler).
- W przypadku ładowania akumulatorów, upewnij się, że posiadasz odpowiedni kontroler ładowania (PWM lub MPPT).
Parametry w praktyce
- Vmp (Max. Power Voltage)
- Napięcie przy maksymalnej mocy, kluczowe dla doboru kontrolera.
- Imp (Max. Power Current)
- Natężenie prądu przy maksymalnej mocy, określa wydajność prądową.
- Voc (Open Circuit Voltage)
- Napięcie obwodu otwartego, nie może przekraczać limitu wejściowego kontrolera.
Ilustracje i schematy

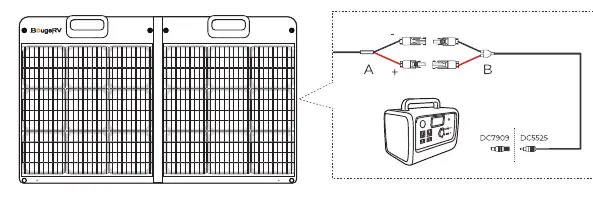

- Schemat 1: Podłączenie panelu do stacji zasilania za pomocą kabla MC4-DC.

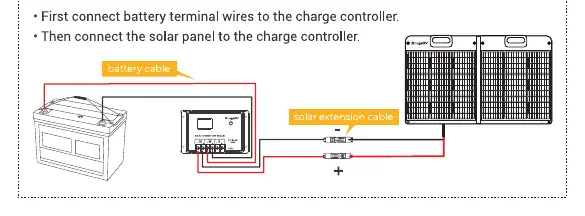

- Schemat 2: Podłączenie panelu do akumulatora przez kontroler ładowania (najpierw akumulator, potem panel).
- Schemat 3: Konfiguracja połączenia szeregowego paneli.
- Schemat 4: Konfiguracja połączenia równoległego paneli.
Zgodność modelu
- Kompatybilne ze stacjami zasilania wyposażonymi w złącza MC4 lub odpowiednie adaptery.
- Wymaga kontrolera ładowania przy bezpośrednim ładowaniu akumulatorów kwasowo-ołowiowych lub litowych.
