Instrukcja obsługi oscyloskopu cyfrowego Sunnysoft FNIRSI-1014D

Szybki przewodnik po oscyloskopie cyfrowym FNIRSI-1014D: konfiguracja, pomiary, obsługa generatora sygnału, kalibracja oraz rozwiązywanie typowych problemów technicznych.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Najważniejsze informacje z instrukcji

FNIRSI-1014D to dwukanałowy oscyloskop cyfrowy z wbudowanym generatorem sygnału DDS. Urządzenie oferuje próbkowanie w czasie rzeczywistym 1GSa/s, pasmo analogowe 100MHz oraz wbudowaną pamięć 1GB na zrzuty ekranu i dane przebiegów. Ważne ostrzeżenie: Podczas jednoczesnego korzystania z dwóch kanałów, zaciski uziemiające sond muszą być połączone razem. Zabrania się łączenia zacisków uziemiających do różnych potencjałów, co może doprowadzić do uszkodzenia płyty głównej.

Opis urządzenia i obsługa

Urządzenie wyposażone jest w 7-calowy wyświetlacz LCD. Obsługa odbywa się za pomocą przycisków funkcyjnych oraz pokręteł do regulacji pionowej i poziomej. Przycisk [Auto] automatycznie identyfikuje sygnał i dobiera parametry wyświetlania. Funkcja [Gen] otwiera interfejs generatora sygnału, pozwalając na zmianę typu przebiegu, częstotliwości oraz cyklu pracy (dla fal prostokątnych).

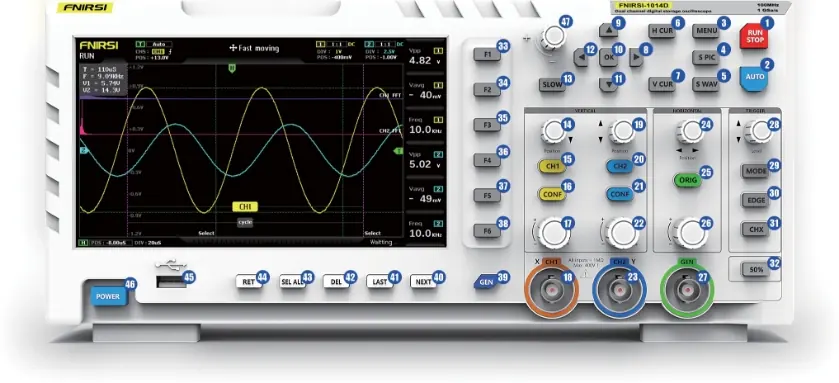

Panel przedni oscyloskopu z opisem przycisków
Panel przedni oscyloskopu z opisem przycisków

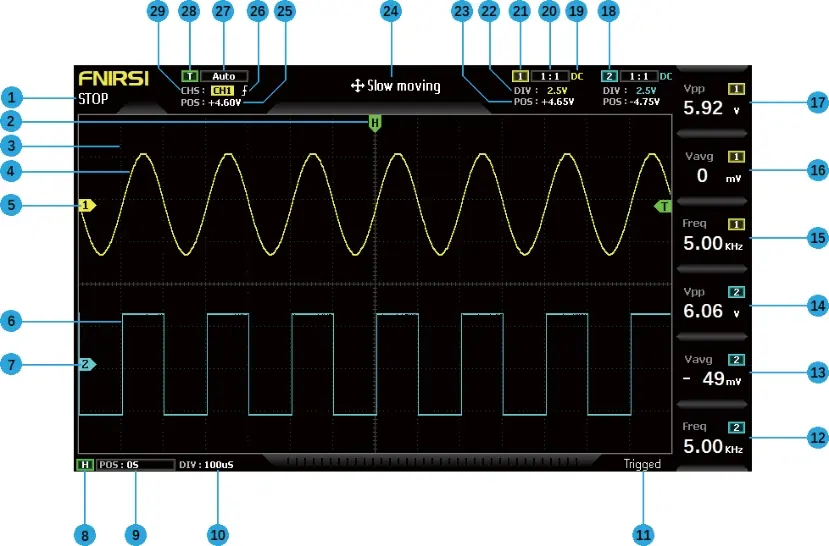

Schemat interfejsu ekranowego
Schemat interfejsu ekranowego

Procedury pomiarowe

  • Pomiar napięcia: Użyj przycisku [v cur] do aktywacji kursora napięcia.
  • Pomiar czasu: Użyj przycisku [H cur] do aktywacji kursora czasu.
  • Zapis danych: Użyj przycisku [s pic] dla zrzutu ekranu lub [s wav] dla danych przebiegu.
  • Kalibracja linii bazowej: Jeśli linia bazowa nie pokrywa się ze wskaźnikiem 0V, odłącz sondę, wejdź w menu i wybierz kalibrację linii bazowej.

Rozwiązywanie problemów

  • Brak przebiegu: Sprawdź, czy nie włączono pauzy, naciśnij [Auto] lub sprawdź połączenie sondy.
  • Napięcie/częstotliwość wynosi 0: Upewnij się, że tryb wyzwalania jest ustawiony na automatyczny i przebieg jest poprawnie wyzwalany.
  • Tłumienie sygnału powyżej 5MHz: Upewnij się, że sonda i oscyloskop są ustawione na tryb 10x.

Praktyczna pomoc

Typowe problemy

Urządzenie nie włącza się

Sprawdź podłączenie zasilacza i zasilanie w gniazdku. Spróbuj użyć innej ładowarki.

Na ekranie widać tylko linię, brak przebiegu

Sprawdź, czy nie włączono pauzy, naciśnij przycisk [Auto] lub sprawdź, czy sonda nie jest uszkodzona/odłączona.

Wartość napięcia lub częstotliwości wynosi 0

Upewnij się, że tryb wyzwalania jest ustawiony na automatyczny i przebieg jest poprawnie wyzwalany.

Sygnał powyżej 5MHz jest mocno tłumiony

Przełącz sondę i oscyloskop w tryb 10x, aby dopasować impedancję.

Przed użyciem

  • Używaj wyłącznie oryginalnego zasilacza.
  • Podczas używania dwóch kanałów połącz zaciski uziemiające sond.
  • Nie przekraczaj napięcia 400V na wejściu BNC.
  • Dla sygnałów powyżej 5MHz używaj sondy 10x lub 100x.
  • Upewnij się, że sonda jest poprawnie skalibrowana.

Parametry w praktyce

Pasmo analogowe 100MHz
Maksymalna częstotliwość sygnału, którą oscyloskop może wiernie odwzorować.
Próbkowanie 1GSa/s
Liczba próbek na sekundę, określająca rozdzielczość czasową pomiaru.
Tryb 1x/10x/100x
Mnożnik sondy pozwalający na bezpieczny pomiar wyższych napięć i szerszego pasma.

Ilustracje i schematy

  • 1: Wskaźnik pauzy/pracy
  • 4/6: Dane przebiegu kanału 1 i 2
  • 5/7: Pozycja linii bazowej 0V
  • 10: Baza czasu (czas na jedną kratkę)
  • 18/21: Oznaczenia paneli sterowania kanałów

Zgodność modelu

  • Wymaga sond o paśmie co najmniej 100MHz dla pełnej wydajności.
  • Do pomiarów sieci 230V wymagana jest sonda 100x.
  • Interfejs USB służy do przesyłania zrzutów ekranu do komputera.
