Instrukcja obsługi lodówki z zamrażarką Brass Monkey 65L GH-1676
Szybki przewodnik po obsłudze, instalacji i konserwacji lodówki z zamrażarką Brass Monkey 65L (GH-1676). Dowiedz się, jak ustawić temperaturę, skonfigurować ochronę akumulatora i rozwiązywać problemy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Lodówka Brass Monkey 65L (model GH-1676) jest przeznaczona do zasilania prądem stałym 12V/24V. Przed pierwszym uruchomieniem urządzenie musi stać w pozycji pionowej na płaskiej powierzchni przez co najmniej 6 godzin. Należy zapewnić odpowiednią wentylację (minimum 75 mm wolnej przestrzeni z tyłu i na górze).
Obsługa urządzenia
Panel sterowania umożliwia włączanie urządzenia oraz regulację temperatury:
- Włączanie/Wyłączanie: Naciśnij przycisk zasilania.
- Ustawienia temperatury: Naciśnij przycisk ustawień (ikona koła zębatego), aby wybrać strefę zamrażarki (FR) lub lodówki (RE). Użyj przycisków + lub -, aby dostosować temperaturę.
- Ochrona akumulatora: Przytrzymaj przycisk ustawień przez 3 sekundy, aby wybrać poziom ochrony (H, M, L). Ustawienie H (High) jest zalecane przy zasilaniu z akumulatora rozruchowego pojazdu.
Instalacja
Podczas montażu w zabudowie należy pamiętać o wymiarach urządzenia (430x630x470 mm) oraz zapewnieniu odpowiedniej wentylacji. Podłączenie do zasilania 12/24V DC powinno być wykonane zgodnie z zalecanymi przekrojami przewodów w zależności od ich długości (np. 14AWG dla 6m, 12AWG dla 11m, 10AWG dla 17m).
Konserwacja i czyszczenie
- Czyszczenie: Przed czyszczeniem odłącz zasilanie. Używaj wilgotnej szmatki. Nie używaj środków ściernych.
- Rozmrażanie: Konieczne, gdy warstwa szronu przekroczy 3 mm. Wyłącz lodówkę i pozostaw otwarte drzwi. Nie używaj ostrych narzędzi do usuwania lodu.
- Dłuższe przechowywanie: Opróżnij lodówkę, wyczyść ją i pozostaw drzwi uchylone, aby uniknąć pleśni i nieprzyjemnych zapachów.
Rozwiązywanie problemów
W przypadku wystąpienia błędów na wyświetlaczu:
- F1: Niskie napięcie – zmień ustawienie ochrony akumulatora (np. z H na M lub L).
- F2: Przeciążenie wentylatora – wyłącz urządzenie i zrestartuj po 30 minutach.
- F3: Przeciążenie kompresora – wyłącz urządzenie i zrestartuj po 30 minutach.
- F5: Przegrzanie kompresora – przenieś urządzenie w lepiej wentylowane miejsce.
- F7/FS: Błąd czujnika temperatury – sprawdź terminal czujnika.
Praktyczna pomoc
Typowe problemy
Kod błędu F1
Niskie napięcie. Zmień ustawienie ochrony akumulatora z H na M lub L.
Kod błędu F2 lub F3
Przeciążenie wentylatora lub kompresora. Wyłącz urządzenie i zrestartuj po 30 minutach.
Kod błędu F5
Przegrzanie kompresora. Zapewnij lepszą wentylację urządzenia.
Kod błędu F7/FS
Błąd czujnika temperatury. Sprawdź połączenie terminala czujnika.
Przed użyciem
- Rozpakuj urządzenie i ustaw w pionie na płaskiej powierzchni.
- Odczekaj co najmniej 6 godzin przed włączeniem zasilania.
- Wyczyść wnętrze wilgotną szmatką.
- Upewnij się, że napięcie zasilania wynosi 12V lub 24V DC.
- Zapewnij minimum 75 mm wolnej przestrzeni wentylacyjnej z tyłu i na górze.
Parametry w praktyce
- Poziom hałasu
- Maksymalnie 45dB.
Ilustracje i schematy
- Panel sterowania: przyciski zasilania, ustawień oraz regulacji temperatury (+/-).
- Instalacja: schemat wymiarów zabudowy i wentylacji.

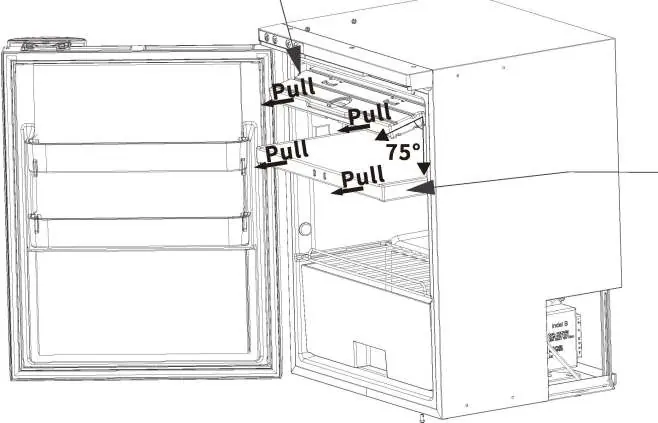

- Demontaż strefy zamrażarki: instrukcja wyjęcia przegrody w celu powiększenia przestrzeni chłodzenia.

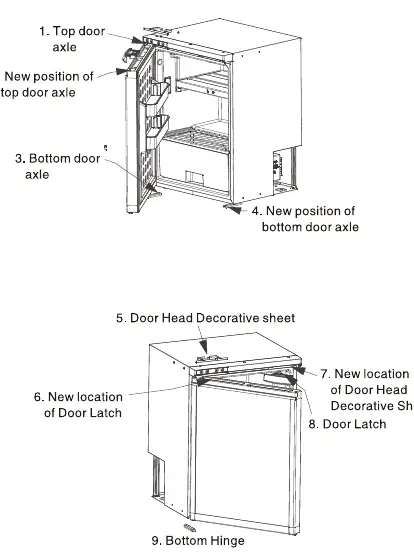

- Zmiana kierunku otwierania drzwi: kroki demontażu zawiasów i przełożenia elementów.
Zgodność modelu
- Wymaga zasilania 12V/24V DC.
- Nie używać zasilaczy AC bez odpowiedniego adaptera (brak w zestawie).
- Zalecane użycie przez wykwalifikowany personel przy instalacji elektrycznej.
