Instrukcja obsługi fotopułapki Bushnell Trophy Cam HD Aggressor

Szybki przewodnik po fotopułapce Bushnell Trophy Cam HD Aggressor. Dowiedz się, jak zainstalować baterie i kartę SD, skonfigurować ustawienia menu, zamontować urządzenie oraz przeglądać nagrania.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Złącza zewnętrzne (Fig. 1) Strona 7 Przyciski i przełącznik trybów (Fig. 2) Strona 7 Ekran informacyjny SETUP Strona 12 Kroki konfiguracji Field Scan Strona 18 Montaż paska (Fig. 5) Strona 26

Najważniejsze informacje z instrukcji

Fotopułapka Bushnell Trophy Cam HD Aggressor to cyfrowa kamera monitorująca, aktywowana czujnikiem ruchu PIR. Urządzenie jest przeznaczone do użytku zewnętrznego i jest odporne na warunki atmosferyczne. Przed rozpoczęciem użytkowania należy zainstalować 8 baterii AA (zalecane litowe Energizer) oraz kartę SD (do 32GB, klasa 6 lub wyższa).

Opis urządzenia i elementy sterujące

Kamera posiada trzy tryby pracy wybierane przełącznikiem: OFF (wyłączona), SETUP (konfiguracja) oraz ON (aktywna). Wewnątrz urządzenia znajduje się ekran LCD oraz sześć przycisków sterujących (UP, DOWN, LEFT, RIGHT, OK, MENU), które służą do nawigacji po menu ustawień w trybie SETUP.

Złącza zewnętrzne (Fig. 1)
Złącza zewnętrzne (Fig. 1)
Przyciski i przełącznik trybów (Fig. 2)
Przyciski i przełącznik trybów (Fig. 2)

Instalacja baterii i karty SD

  • Baterie: Otwórz zatrzaski po prawej stronie. Włóż 8 baterii AA zgodnie z polaryzacją. Możliwa jest praca na 4 bateriach, ale czas działania będzie krótszy. Nie mieszaj typów baterii ani starych z nowymi.
  • Karta SD: Włóż kartę SD do slotu (etykietą do góry) aż usłyszysz kliknięcie. Przed pierwszym użyciem zaleca się sformatowanie karty w menu urządzenia. Nie wyjmuj karty, gdy przełącznik jest w pozycji ON.

Konfiguracja ustawień (Tryb SETUP)

Aby zmienić parametry, ustaw przełącznik w pozycji SETUP. Naciśnij MENU, aby wejść do ustawień. Używaj przycisków LEFT/RIGHT do przełączania parametrów oraz UP/DOWN do zmiany wartości. Zatwierdź wybór przyciskiem OK.

Ekran informacyjny SETUP
Ekran informacyjny SETUP
  • Mode: Wybór między zdjęciami (Camera), wideo (Video) lub trybem hybrydowym.
  • Image Size: Rozdzielczość zdjęć (3MP, 8MP, 14MP).
  • Video Size: Rozdzielczość wideo (do 1920x1080).
  • Interval: Czas oczekiwania między kolejnymi wyzwoleniami czujnika.
  • Sensor Level: Czułość czujnika PIR (Auto, Low, Normal, High).

Funkcja Field Scan 2x

Funkcja ta pozwala na wykonywanie zdjęć lub nagrań w określonych odstępach czasu (time-lapse), niezależnie od wyzwolenia czujnikiem ruchu. Można zdefiniować dwa bloki czasowe (A i B) oraz interwał nagrywania.

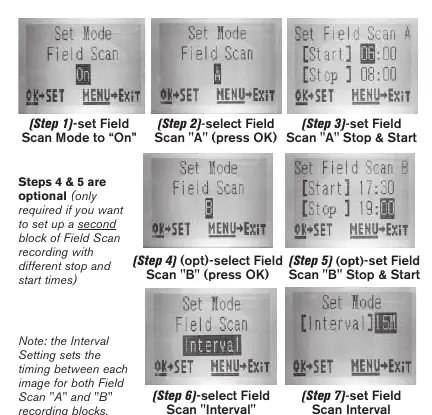

Kroki konfiguracji Field Scan
Kroki konfiguracji Field Scan

Montaż i pozycjonowanie

Zaleca się montaż na drzewie o średnicy ok. 15 cm, na wysokości 1.5-2 m. Optymalna odległość od monitorowanego obiektu to 5 metrów. Użyj dołączonego paska montażowego lub gniazda statywu 1/4-20.

Montaż paska (Fig. 5)
Montaż paska (Fig. 5)

Przeglądanie i pobieranie danych

Zdjęcia i filmy można przeglądać bezpośrednio z karty SD za pomocą czytnika kart lub podłączając kamerę do komputera kablem USB (w trybie OFF). Urządzenie jest rozpoznawane jako dysk wymienny.

Rozwiązywanie problemów

  • Kamera robi zdjęcia bez obiektu: Sprawdź czułość PIR, unikaj źródeł ciepła i gałęzi poruszających się na wietrze.
  • Krótki czas pracy baterii: Używaj baterii litowych, unikaj interwału 1s.
  • Kamera nie włącza się: Sprawdź polaryzację baterii, upewnij się, że zainstalowano min. 4 sztuki.

Praktyczna pomoc

Typowe problemy

Kamera robi zdjęcia bez widocznego obiektu (fałszywe wyzwolenia)

Zmień poziom czułości czujnika (Sensor Level) w menu lub zmień lokalizację kamery, unikając źródeł ciepła i poruszających się gałęzi.

Krótki czas pracy na bateriach

Używaj wyłącznie baterii litowych Energizer. Unikaj ustawiania interwału (Interval) na 1 sekundę, co drastycznie skraca czas pracy.

Kamera nie włącza się

Upewnij się, że zainstalowano co najmniej 4 baterie (zalecane 8) i sprawdzono ich polaryzację. Upewnij się, że przełącznik nie znajduje się w pozycji pośredniej.

Zdjęcia nocne są zbyt ciemne

Upewnij się, że obiekt znajduje się w zasięgu lampy błyskowej (do 24-30m). Ustaw LED Control na High i ewentualnie NV Shutter na Low.

Przed użyciem

  • Zainstaluj 8 nowych baterii AA (litowych lub alkalicznych).
  • Włóż kartę SD (do 32GB, klasa 6 lub wyższa).
  • Ustaw datę i godzinę w menu SETUP.
  • Sformatuj kartę SD przed pierwszym użyciem.
  • Przetestuj czujnik ruchu w trybie SETUP (dioda powinna migać przy wykryciu ruchu).

Parametry w praktyce

PIR Sensitivity
Czułość czujnika ruchu. Auto dostosowuje czułość do temperatury otoczenia.

Ilustracje i schematy

  • Fig. 1: Złącza zewnętrzne (USB, slot SD, wejście DC) oraz mikrofon.
  • Fig. 2: Przełącznik trybów (OFF/SETUP/ON) oraz przyciski nawigacyjne pod ekranem LCD.

Zgodność modelu

  • Zalecane karty SD: SanDisk SDHC klasy 6 lub szybsze (do 32GB).
  • Zalecane baterie: 8x Energizer Lithium AA.
  • Obsługiwane systemy plików: FAT12, FAT16, FAT32.
