Instrukcja obsługi panelu słonecznego Bushnell 119986C

Najważniejsze informacje z instrukcji

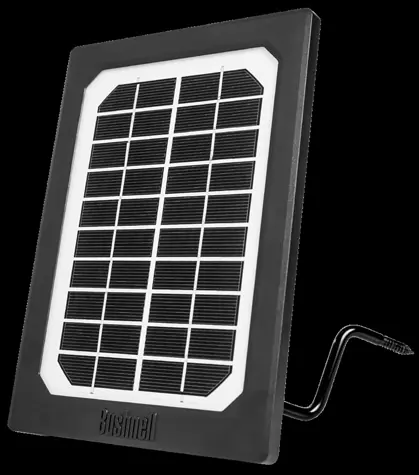

Panel słoneczny Bushnell 119986C służy jako dodatkowe źródło zasilania dla kamer Bushnell wyposażonych w zewnętrzny port zasilania. Urządzenie posiada wbudowany akumulator litowo-jonowy, który jest ładowany przez ogniwa słoneczne. Kamera korzysta z energii panelu, dopóki jego poziom naładowania jest wystarczający, co znacząco wydłuża czas pracy na bateriach wewnętrznych.

Opis urządzenia

Panel wyposażony jest w:

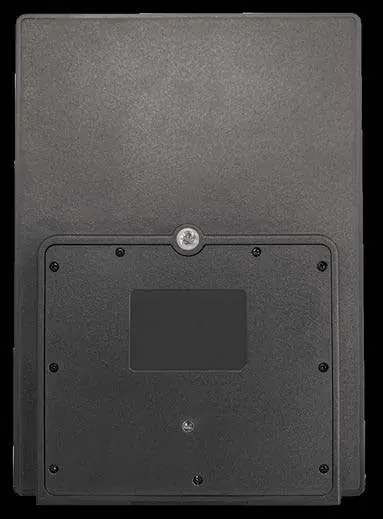

• Gniazdo montażowe (standard 1/4"-20) na tylnej obudowie.
• Wskaźnik ładowania LED.
• Port ładowania USB (do wstępnego ładowania).
• Gniazdo połączeniowe kamery.

Ładowanie panelu

Panel można ładować na dwa sposoby:

• Energia słoneczna: Panel ładuje się automatycznie, gdy jest wystawiony na działanie promieni słonecznych.
• Ładowanie przez USB: Można wstępnie naładować akumulator przed użyciem w terenie, podłączając panel do komputera lub innego źródła zasilania USB. Nie jest to wymagane, ale pozwala na natychmiastowe zasilanie kamery. Dioda LED świeci na czerwono podczas ładowania i zmienia kolor na zielony po zakończeniu.

Montaż i podłączenie

1. Przykręć uchwyt montażowy do drzewa w miejscu, gdzie panel będzie miał niezakłócony dostęp do światła słonecznego przez większość dnia.
2. Przymocuj panel do uchwytu za pomocą gwintowanego bolca na głowicy obrotowej.
3. Poluzuj pokrętło głowicy, ustaw panel w stronę słońca i dokręć blokady.
4. Wybierz odpowiedni kabel z zestawu (dostępne są dwa rodzaje złączy) i podłącz go do panelu oraz kamery. Zabezpiecz nadmiar kabla.

Rozwiązywanie problemów

Jeśli wskaźnik ładowania miga na czerwono, oznacza to wykrycie nadmiernego prądu wyjściowego i przerwanie ładowania. Odłącz kabel USB, poczekaj, aż dioda przestanie migać i spróbuj ponownie. Jeśli problem nie ustępuje, wypróbuj inne źródło zasilania lub skontaktuj się z obsługą klienta.

Dane techniczne

• Napięcie wejściowe USB: 4V – 6V
• Napięcie wyjściowe: 7V - 8.4V
• Maksymalny prąd rozładowania: 2A
• Temperatura pracy: -20°C do 40°C
• Wilgotność pracy: 5% - 90%
