Instrukcja obsługi lornetki Bushnell Trophy 10x50
Szybki przewodnik po instrukcji obsługi lornetki Bushnell Trophy 10x50. Dowiedz się, jak poprawnie ustawić muszle oczne, wyregulować dioptrie, zamontować pasek oraz dbać o optykę, aby zapewnić najlepszą jakość obrazu.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Lornetka Bushnell Trophy 10x50 to precyzyjny instrument optyczny. Przed użyciem należy zapoznać się z procedurami regulacji, aby uzyskać wyraźny obraz. Ostrzeżenie: Nigdy nie patrz bezpośrednio na słońce przez lornetkę, ponieważ może to spowodować trwałe uszkodzenie wzroku.

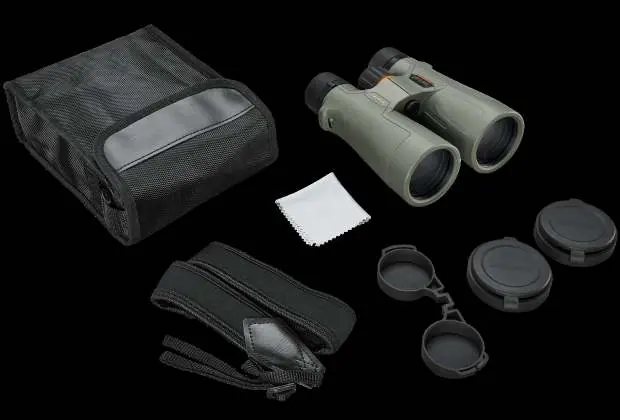

Opis urządzenia
Główne elementy lornetki to:
- Pierścień regulacji dioptrii
- Centralne pokrętło ostrości
- Soczewki okularowe
- Muszle oczne (typu twist-up)
- Soczewki obiektywowe
- Gniazdo adaptera statywu
Regulacja i ustawienia
Aby uzyskać najlepszy obraz, wykonaj następujące kroki:
- Regulacja muszli ocznych: Jeśli nie nosisz okularów, wykręć muszle oczne do góry. Jeśli nosisz okulary, pozostaw je w pozycji dolnej.
- Regulacja rozstawu źrenic (IPD): Trzymając lornetkę, zbliżaj lub oddalaj obie strony, aż zobaczysz pojedynczy, wyraźny obraz bez cieni.
- Regulacja ostrości i dioptrii:
- Zakryj prawy obiektyw i ustaw ostrość lewego oka za pomocą centralnego pokrętła.
- Odkryj prawy obiektyw, zakryj lewy i użyj pierścienia dioptrii (pod prawym okularem), aby wyostrzyć obraz dla prawego oka.
- Po ustawieniu dioptrii, używaj tylko centralnego pokrętła do regulacji ostrości dla różnych odległości.
Montaż i akcesoria
Lornetkę można wyposażyć w pasek na szyję, przewlekając go przez uchwyty i klamry. Do montażu na statywie należy odkręcić zaślepkę gniazda statywu znajdującą się na końcu zawiasu centralnego i użyć kompatybilnego adaptera (np. Bushnell #161002CM).
Konserwacja i czyszczenie
Aby zachować optykę w dobrym stanie:
- Usuń kurz za pomocą sprężonego powietrza lub miękkiego pędzelka.
- Do czyszczenia odcisków palców używaj wyłącznie dołączonego woreczka z mikrofibry lub specjalistycznych ściereczek do optyki.
- Nie używaj ręczników papierowych ani ubrań, które mogą porysować powłoki soczewek.
- Unikaj płynów do szyb; w razie potrzeby użyj płynu do optyki fotograficznej naniesionego na ściereczkę.
Dane techniczne
Lornetka jest wodoszczelna (standard IPX7) i wypełniona azotem, co zapobiega parowaniu. Powiększenie wynosi 10x, a średnica obiektywu 50 mm.
Praktyczna pomoc
Typowe problemy
Obraz jest niewyraźny lub podwójny
Sprawdź ustawienie rozstawu źrenic (IPD) oraz poprawność regulacji dioptrii dla prawego oka.
Zarysowania na soczewkach
Unikaj używania ręczników papierowych lub szorstkich tkanin. Używaj tylko miękkiej ściereczki z mikrofibry.
Trudności z ustawieniem ostrości dla prawego oka
Upewnij się, że pierścień dioptrii jest odblokowany (jeśli dotyczy modelu) i powtórz procedurę ustawiania ostrości.
Przed użyciem
- Ustaw muszle oczne zgodnie z tym, czy nosisz okulary.
- Dopasuj rozstaw lornetki do szerokości swoich oczu (IPD).
- Ustaw ostrość lewego oka centralnym pokrętłem.
- Skoryguj ostrość prawego oka pierścieniem dioptrii.
- Sprawdź, czy pasek jest bezpiecznie zamocowany.
Parametry w praktyce
- Powiększenie 10x
- Obiekt wydaje się 10 razy bliżej niż w rzeczywistości.
- Średnica obiektywu 50mm
- Większa średnica wpuszcza więcej światła, co poprawia jasność obrazu.
- Wodoszczelność IPX7
- Lornetka wytrzyma przypadkowe zanurzenie w wodzie.
Ilustracje i schematy
- Schemat części wskazuje lokalizację pokrętła ostrości, pierścienia dioptrii i gniazda statywu.
- Rysunki muszli ocznych pokazują pozycje dla osób z okularami i bez nich.
- Ilustracja regulacji IPD pokazuje ruch zawiasu lornetki.
Zgodność modelu
- Kompatybilna ze standardowymi adapterami statywowymi (np. Bushnell #161002CM).
