Instrukcja obsługi lornetki Sportich BEYOND 10x42ED
Szybki przewodnik po obsłudze lornetki Sportich BEYOND 10x42ED. Dowiedz się, jak poprawnie ustawić ostrość, wyregulować muszle oczne i dbać o soczewki, aby zapewnić najlepszą jakość obrazu.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Lornetka Sportich BEYOND 10x42ED to precyzyjne urządzenie optyczne. Przed użyciem należy zapoznać się z zasadami regulacji ostrości oraz bezpieczeństwa, w szczególności z ostrzeżeniem dotyczącym obserwacji słońca. Urządzenie posiada wypełnienie azotem, co zapobiega parowaniu soczewek.
Opis urządzenia
Lornetka składa się z następujących elementów:
- Pokrętło centralne: służy do ustawiania ostrości dla obu oczu jednocześnie.
- Pierścień dioptrii (przy prawym okularze): służy do indywidualnej korekcji wzroku.
- Muszle oczne: regulowane (wysuwane/wsuwane) w zależności od tego, czy użytkownik nosi okulary.
- Otwór na pasek: do mocowania paska na szyję.
- Otwór gwintowany 1/4": umożliwia montaż na statywie.
Pierwsze uruchomienie i regulacja
- Dopasowanie muszli ocznych: Jeśli nosisz okulary, muszle oczne powinny być w pełni wsunięte. Jeśli nie nosisz okularów, wysuń je dla lepszego komfortu.
- Regulacja rozstawu: Trzymaj lornetkę oburącz i poruszaj tubusami, aż oba obrazy połączą się w jeden wyraźny okrąg.
- Ustawianie ostrości: Zamknij prawe oko i patrz lewym. Obracaj pokrętłem centralnym, aż obraz będzie ostry.
- Korekcja dioptrii: Zamknij lewe oko i patrz prawym. Obracaj pierścieniem dioptrii przy prawym okularze, aż obraz będzie ostry.
Konserwacja i czyszczenie
Soczewki są najbardziej delikatnym elementem lornetki. Aby zapewnić ich trwałość:
- Do czyszczenia używaj wyłącznie czystej, miękkiej ściereczki.
- Wycieraj soczewki delikatnie, wykonując ruchy od środka na zewnątrz.
- Nie demontuj lornetki samodzielnie.
- Przechowuj urządzenie w suchym i przewiewnym miejscu, gdy nie jest używane.
Bezpieczeństwo
Ostrzeżenie: Nigdy nie patrz bezpośrednio na słońce przez lornetkę, ponieważ grozi to trwałym uszkodzeniem wzroku. Dzieci poniżej 10 roku życia powinny korzystać z urządzenia wyłącznie pod nadzorem dorosłych.
Dane techniczne
- Powiększenie: 10x
- Średnica obiektywu: 42 mm
- Pole widzenia: 104,8 m na 1000 m
- Minimalna odległość ostrzenia: 3 m
- Wypełnienie: Azot (odporność na parowanie)
- Wodoodporność: IPX7
Informacje o producencie
SIRUI
Praktyczna pomoc
Typowe problemy
Obraz jest nieostry
Upewnij się, że najpierw ustawiłeś ostrość pokrętłem centralnym dla lewego oka, a następnie skorygowałeś dioptrie pierścieniem przy prawym okularze.
Obraz jest podwójny
Dostosuj rozstaw tubusów lornetki, aż oba obrazy połączą się w jeden spójny okrąg.
Przed użyciem
- Sprawdź, czy soczewki są czyste.
- Dostosuj muszle oczne do swoich potrzeb (z okularami lub bez).
- Upewnij się, że pasek jest poprawnie zamocowany.
- Ustaw rozstaw tubusów odpowiedni dla Twojego rozstawu oczu.
Parametry w praktyce
- Wypełnienie azotem
- Wnętrze lornetki jest wypełnione gazem, co zapobiega parowaniu soczewek przy zmianach temperatury.

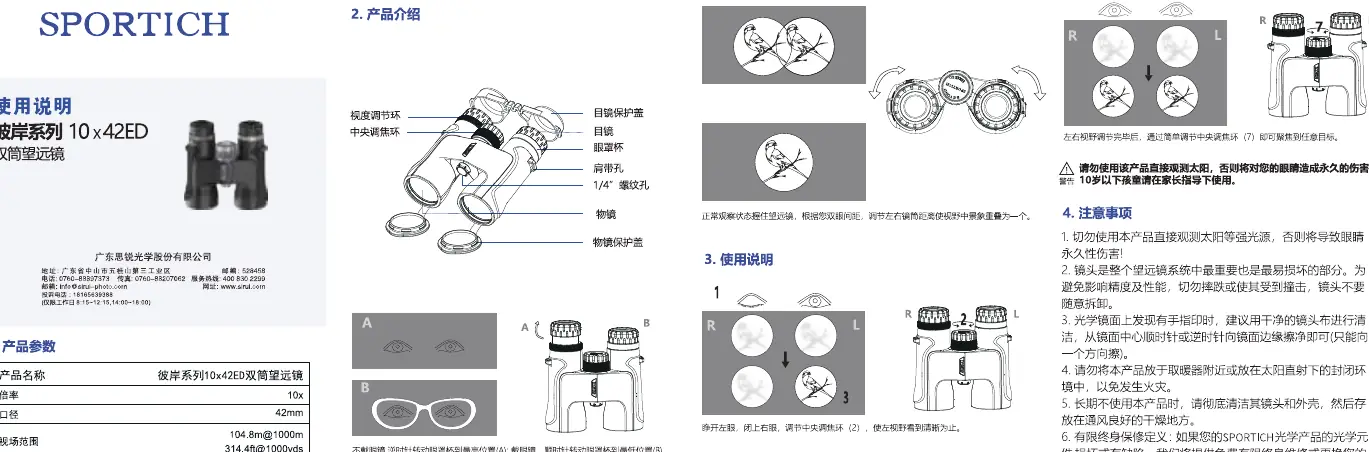

Ilustracje i schematy
- Pokrętło centralne (2) służy do głównej regulacji ostrości.
- Pierścień dioptrii (5) przy prawym okularze służy do indywidualnej korekcji wzroku.
- Otwór 1/4"-20 pozwala na montaż lornetki na statywie fotograficznym.
Zgodność modelu
- Lornetka posiada standardowy otwór gwintowany 1/4" do montażu na statywie.
