Niniejsza instrukcja dotyczy lornetki Bresser TrueView NG 10x42 (Art. Nr 9676202). Dokument zawiera wytyczne dotyczące bezpiecznego użytkowania, regulacji ostrości, konserwacji oraz montażu na statywie. Przed użyciem należy zapoznać się z ostrzeżeniami dotyczącymi ochrony wzroku.

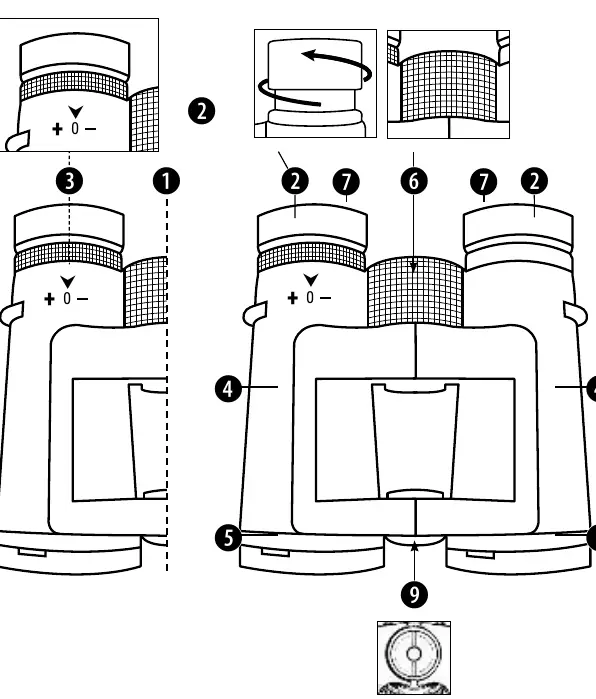

Opis elementów lornetki
- Oś centralna (1): Służy do regulacji rozstawu oczu.
- Muszle oczne (2): Regulowane (twist-up) dla osób noszących okulary i bez nich.
- Regulacja dioptrii (3): Pierścień do kompensacji różnic w ostrości wzroku między oczami.
- Centralne pokrętło ostrości (6): Służy do ustawiania ostrości dla lewego oka.
- Gwint statywu (9): Umożliwia montaż na statywie fotograficznym.
Przygotowanie do użycia
Dopasowanie muszli ocznych: Jeśli nosisz okulary, wkręć muszle oczne (2). Jeśli nie nosisz okularów, wykręć je, aby uzyskać odpowiednią odległość od źrenic.
Regulacja rozstawu oczu: Złóż lub rozłóż lornetkę w osi centralnej (1) tak, aby patrząc przez okulary, widzieć jeden, wyraźny, okrągły obraz.

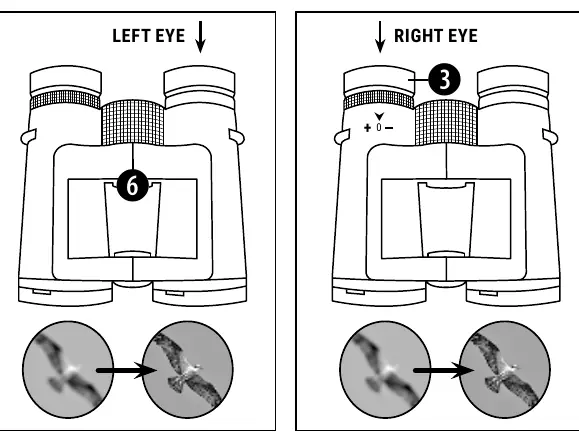

Regulacja ostrości
- Zamknij prawe oko i patrz przez lewe. Obracaj centralne pokrętło ostrości (6), aż obraz będzie ostry i wyraźny.
- Zamknij lewe oko i patrz przez prawe. Obracaj pierścień regulacji dioptrii (3), aż obraz będzie ostry i wyraźny.
- Lornetka jest teraz dostosowana do Twojego wzroku.
Montaż na statywie
Lornetka posiada wbudowany gwint (9) do montażu na statywie. Wymagany jest opcjonalny adapter (np. Art. Nr 1916001), który pozwala na zamocowanie urządzenia na standardowych statywach BRESSER z gwintem DIN.
Czyszczenie i konserwacja
- Soczewki i okulary czyść wyłącznie miękką, niestrzępiącą się ściereczką (np. z mikrofibry).
- W przypadku silniejszych zabrudzeń, zwilż ściereczkę płynem do czyszczenia okularów i delikatnie przetrzyj soczewki.
- Chroń urządzenie przed kurzem i wilgocią. Po użyciu w warunkach wysokiej wilgotności pozwól lornetce wyschnąć przed schowaniem do pokrowca.
Bezpieczeństwo
Ostrzeżenie: Nigdy nie patrz bezpośrednio przez lornetkę na słońce ani w jego bezpośrednie sąsiedztwo. Grozi to trwałym uszkodzeniem wzroku lub ślepotą. Nie wystawiaj urządzenia na bezpośrednie działanie promieni słonecznych, ponieważ skupione światło może spowodować pożar.
Praktyczna pomoc
Typowe problemy
Podwójny obraz
Może to oznaczać rozjustowanie pryzmatów wskutek uderzenia lub upadku. Urządzenie wymaga naprawy serwisowej.
Niewyraźny obraz
Sprawdź, czy muszle oczne są poprawnie ustawione (dla osób w okularach lub bez) oraz czy regulacja dioptrii została wykonana poprawnie.
Przed użyciem
- Zdejmij osłony ochronne z soczewek.
- Dostosuj muszle oczne do swojego wzroku (wkręcone dla okularników, wykręcone dla pozostałych).
- Ustaw rozstaw lornetki tak, aby widzieć jeden, okrągły obraz.
- Ustaw ostrość najpierw dla lewego oka, potem dla prawego.
Ilustracje i schematy
- Pokrętło (6) służy do ustawiania ostrości głównej.
- Pierścień (3) służy do precyzyjnej regulacji dioptrii dla prawego oka.
Zgodność modelu
- Lornetka posiada gwint (9) do montażu na statywie. Wymagany jest adapter (np. Art. Nr 1916001).
