Instrukcja obsługi mikroskopu stereoskopowego Bresser Advance ICD 10x-160x

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy mikroskopu stereoskopowego Bresser Advance ICD 10x-160x (nr art. 5804000). Urządzenie jest precyzyjnym instrumentem optycznym. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, w szczególności dotyczącymi zasilania elektrycznego, unikania ryzyka uduszenia (małe części) oraz ochrony przed pożarem i wybuchem. Mikroskop nie jest przeznaczony do użytku przez dzieci bez nadzoru.

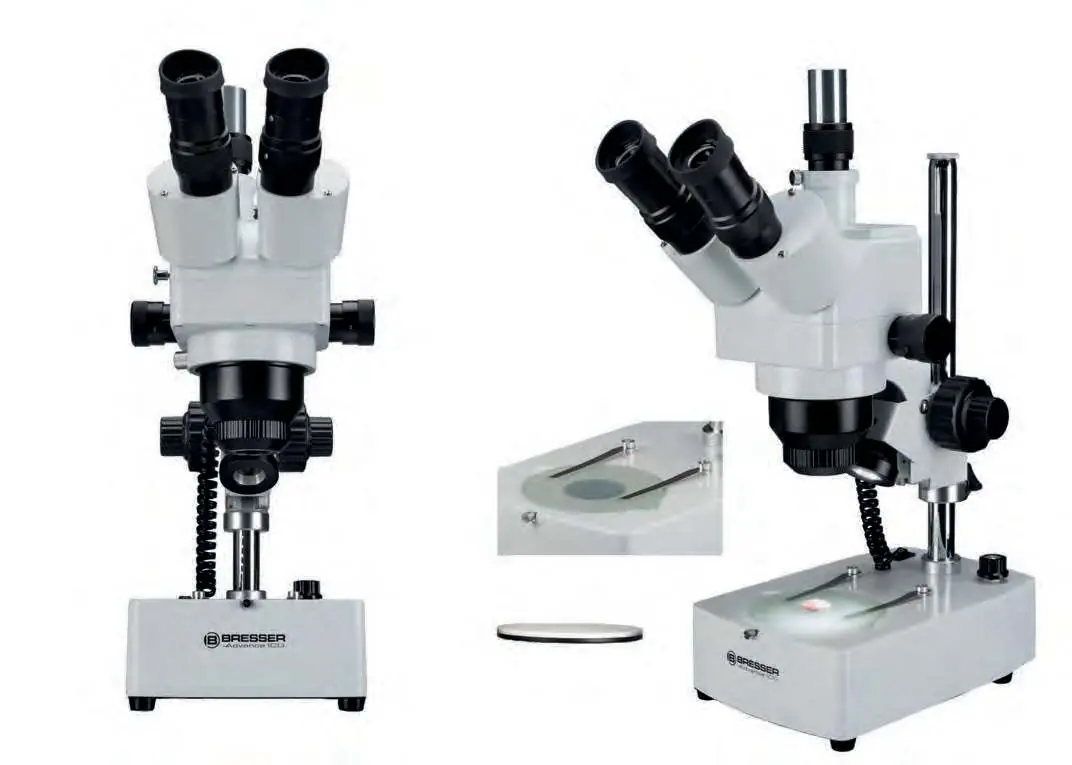

Opis urządzenia

Mikroskop wyposażony jest w głowicę trinokularową, umożliwiającą jednoczesną obserwację wizualną i podłączenie kamery. Posiada wbudowane oświetlenie LED (światło odbite i przechodzące) z płynną regulacją jasności. W zestawie znajdują się wymienne okulary (WF 10x / WF 20x) oraz soczewka dodatkowa (2x), co pozwala na uzyskanie powiększenia w zakresie od 10x do 160x.

Pierwsze uruchomienie

• Wybierz stabilne, płaskie i niepalne podłoże.

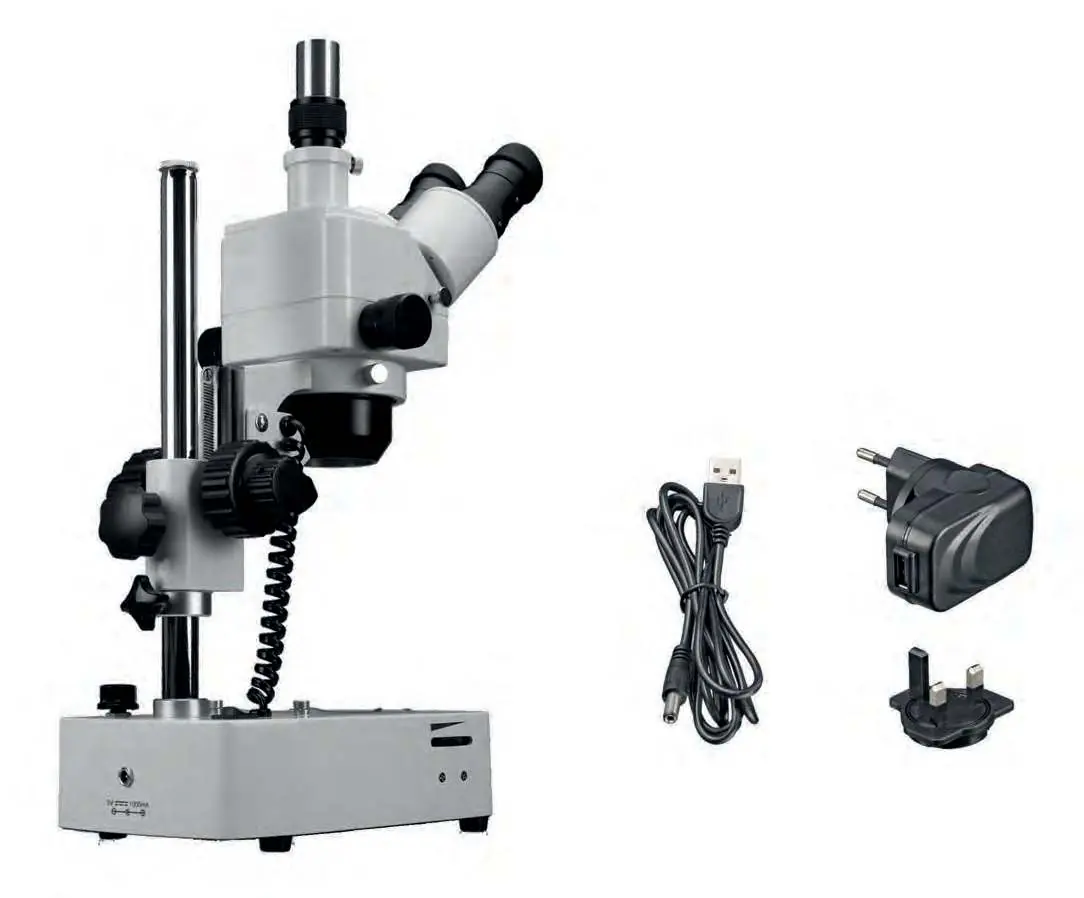

• Podłącz zasilacz do gniazda zasilania z tyłu mikroskopu, a następnie do sieci elektrycznej. Upewnij się, że używasz dołączonego zasilacza 5V/1A.
• Włącz urządzenie przełącznikiem w pozycję 'I'.
• Umieść preparat na płycie obiektu (szklanej lub plastikowej) i zabezpiecz go uchwytami, jeśli to konieczne.

Obsługa mikroskopu

Oświetlenie

Użyj przełącznika oświetlenia, aby wybrać tryb pracy: pozycja 'I' (oświetlenie odbite), 'III' (oświetlenie przechodzące) lub 'II' (oba). Jasność reguluje się za pomocą pokrętła ściemniacza. Nie pozostawiaj ściemniacza na maksymalnej jasności przez długi czas, aby chronić żywotność diod LED.

Regulacja ostrości i zoom

Ustawienie ostrości odbywa się za pomocą pokręteł zgrubnych i precyzyjnych. Jeśli głowica mikroskopu opada pod własnym ciężarem, wyreguluj opór (frikcję) pokrętła zgrubnego za pomocą dołączonego klucza narzędziowego. Powiększenie zmienia się płynnie za pomocą pokręteł zoomu.

Trinotubus

Do fotografii użyj trinotubusa. Aby skierować obraz do kamery, wyciągnij dźwignię przełączania Bino/Trino. W razie potrzeby wyreguluj ostrość obrazu w kamerze za pomocą pierścienia radełkowanego na adapterze.

Konserwacja i czyszczenie

Przed czyszczeniem odłącz zasilanie i zdemontuj elementy optyczne. Do czyszczenia soczewek używaj miękkiej ściereczki nasączonej alkoholem (30-70%). Nie nakładaj płynu bezpośrednio na soczewki. Nie używaj agresywnych rozpuszczalników (eter, aceton, ksylen) do czyszczenia części plastikowych lub lakierowanych. Przechowuj mikroskop pod osłoną przeciwkurzową w suchym miejscu.
