Instrukcja obsługi mikroskopu stereoskopowego Bresser Analyth STR

Szybki przewodnik po obsłudze mikroskopu stereoskopowego Bresser Analyth STR. Dowiedz się, jak poprawnie ustawić oświetlenie, wyregulować ostrość, dioptrie oraz jak dbać o urządzenie, aby zachować jego jakość optyczną.

Spis treści

Najważniejsze informacje

Mikroskop stereoskopowy Bresser Analyth STR to precyzyjne urządzenie optyczne przeznaczone do obserwacji obiektów w powiększeniu. Instrukcja zawiera wskazówki dotyczące konfiguracji oświetlenia, regulacji ostrości oraz konserwacji urządzenia. Przed rozpoczęciem pracy upewnij się, że mikroskop stoi na stabilnym podłożu.

Opis urządzenia

Urządzenie składa się z głowicy binokularnej, stolika z uchwytami na preparaty oraz systemu oświetlenia. Kluczowe elementy sterujące obejmują pokrętło ostrości, regulację dioptrii, przełącznik zasilania oraz pokrętła jasności dla oświetlenia padającego i przechodzącego.

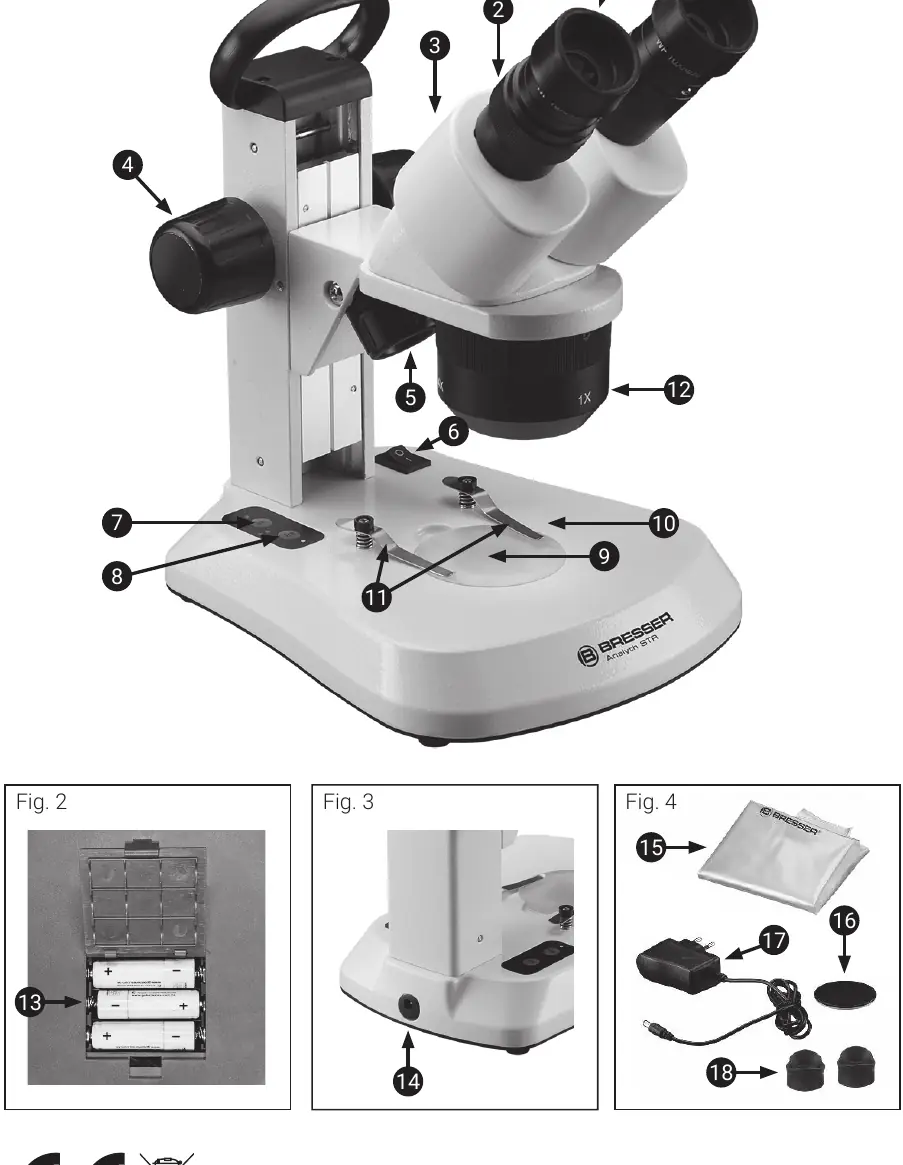

Schemat budowy mikroskopu Bresser Analyth STR

Przygotowanie i oświetlenie

Mikroskop oferuje trzy tryby oświetlenia: padające (z góry), przechodzące (z dołu) lub oba jednocześnie. Aby rozpocząć pracę:

Podłącz zasilacz do gniazdka, a następnie do portu w mikroskopie.
Włącz urządzenie głównym przełącznikiem.
Użyj pokręteł jasności, aby niezależnie dostosować natężenie światła dla obu trybów.
Alternatywnie, urządzenie może być zasilane bateriami typu AA (komora znajduje się na spodzie).

Obserwacja i regulacja

Aby uzyskać wyraźny obraz:

Umieść obiekt na środku stolika i zabezpiecz go uchwytami.
Zacznij obserwację od najniższego powiększenia (1x), obracając uchwyt obiektywów.
Regulacja dioptrii: Ustaw pierścień na środkową pozycję. Zamknij lewe oko i ustaw ostrość prawym okiem za pomocą pokrętła ostrości. Następnie zamknij prawe oko i wyreguluj ostrość lewego oka za pomocą pierścienia dioptrii.
Rozstaw oczu: Dostosuj rozstaw okularów, przesuwając je względem siebie, aż uzyskasz komfortowy obraz.
Frikcja: Jeśli głowica mikroskopu opada pod własnym ciężarem, wyreguluj opór pokręteł ostrości, obracając je w przeciwnych kierunkach.

Konserwacja i czyszczenie

Mikroskop jest urządzeniem optycznym wysokiej jakości. Aby zachować jego sprawność:

Chroń urządzenie przed kurzem i wilgocią, używając dołączonej osłony przeciwpyłowej po zakończeniu pracy.
Usuwaj kurz z obudowy miękkim pędzlem, a następnie przetrzyj miękką, niestrzępiącą się ściereczką.
Powierzchnie optyczne czyść wyłącznie miękką ściereczką z niewielką ilością alkoholu, unikając dotykania ich palcami.

Dane techniczne

Powiększenie: 10x, 20x, 40x (zależne od kombinacji okularów 10x i obiektywów 1x, 2x, 4x).
Oświetlenie: LED (żywotność ok. 20 000 godzin).
Zasilanie: Zasilacz sieciowy lub baterie AA.

Praktyczna pomoc

Typowe problemy

Głowica mikroskopu opada pod własnym ciężarem

Wyreguluj frikcję (opór) pokręteł ostrości, obracając je w przeciwnych kierunkach.

Brak oświetlenia

Sprawdź podłączenie zasilacza lub stan baterii (typ AA). Upewnij się, że główny przełącznik jest w pozycji włączonej.

Przed użyciem

Ustaw mikroskop na stabilnym i równym podłożu.
Podłącz zasilacz do gniazdka i mikroskopu lub włóż baterie AA.
Upewnij się, że oświetlenie jest włączone głównym przełącznikiem.
Wyczyść powierzchnie optyczne, jeśli są zakurzone.

Parametry w praktyce

Powiększenie: 10x, 20x, 40x (wynikające z kombinacji okularów 10x i obiektywów 1x, 2x, 4x).

Ilustracje i schematy

Fig. 1: Widok ogólny mikroskopu z oznaczeniami elementów sterujących (okulary, pokrętła, oświetlenie).
Fig. 2: Komora baterii na spodzie urządzenia.
Fig. 4: Akcesoria, w tym zasilacz i osłona przeciwpyłowa.

Zgodność modelu

Urządzenie wymaga baterii typu AA, jeśli nie jest używany zasilacz sieciowy.
Akumulatory nie są ładowane wewnątrz urządzenia.
