Instrukcja obsługi kamery PTZ BZBGEAR BG-ADAMO-JRND
Szybki przewodnik po kamerze PTZ BZBGEAR BG-ADAMO-JRND. Dowiedz się, jak zainstalować, skonfigurować sieć, używać auto-trackingu i przesyłać strumieniowo wideo.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Kamera BZBGEAR BG-ADAMO-JRND to zaawansowane urządzenie PTZ o rozdzielczości 1080p, wyposażone w funkcje auto-trackingu oraz liczne interfejsy (HDMI, 3G-SDI, USB, LAN/NDI). Przed przystąpieniem do pracy należy upewnić się, że zasilanie (12V, 2A) jest stabilne, a wszystkie kable zostały podłączone przed włączeniem urządzenia. Kamera nie zawiera części serwisowalnych przez użytkownika; wszelkie naprawy powinny być wykonywane przez wykwalifikowany personel.
Opis urządzenia i elementy zestawu
W zestawie znajduje się kamera, pilot IR oraz zasilacz 12V/1.5A. Urządzenie posiada porty USB 3.0/2.0, 3G-SDI, HDMI, wejście audio 3.5mm, port RS-232/RS-485 oraz port LAN z obsługą PoE+. Należy unikać ręcznego obracania głowicy kamery, aby nie uszkodzić mechanizmu.
Montaż i instalacja
Kamerę można montować na ścianie lub suficie. Wymagane jest użycie stabilnej powierzchni. W przypadku montażu ściennego należy użyć dołączonego wspornika, kołków rozporowych M6 oraz śrub 1/4-20 UNC. Nie zaleca się montażu na płytach gipsowo-kartonowych ze względów bezpieczeństwa.
Pierwsze uruchomienie i obsługa
Po podłączeniu zasilania kamera wykonuje autotest (pan-tilt do pozycji krańcowych, powrót do HOME). Pilot IR jest automatycznie sparowany z kamerą. W razie problemów z parowaniem, należy przytrzymać przyciski SET i * przez 3 sekundy. Pilot umożliwia sterowanie zoomem, ostrością, ustawianie presetów (do 10 z pilota, do 255 przez Web GUI) oraz włączanie/wyłączanie auto-trackingu.
Konfiguracja sieci
Domyślny adres IP kamery to 192.168.5.163. Aby uzyskać dostęp do interfejsu webowego, komputer musi znajdować się w tej samej podsieci (np. 192.168.5.x). Logowanie do interfejsu webowego odbywa się przez przeglądarkę internetową (domyślny login/hasło administratora: admin/admin).
Nagrywanie na kartę SD
Kamera obsługuje karty Micro SD do 1TB, sformatowane w systemie FAT32. Nagrywanie można skonfigurować w ustawieniach Video Encode. Należy pamiętać, że FAT32 ogranicza rozmiar pojedynczego pliku do 4GB.
Auto-tracking
Kamera oferuje dwa tryby śledzenia: Presenter (ciągłe śledzenie obiektu) oraz Zone (śledzenie w zdefiniowanych strefach). Konfigurację stref należy przeprowadzić przez interfejs webowy, definiując do 4 regionów, które muszą na siebie nachodzić.
Streaming i NDI
Urządzenie wspiera protokoły RTSP, RTMP oraz NDI HX|3. Konfiguracja strumieniowania odbywa się w zakładce Video Encode oraz Stream Publish w interfejsie webowym. NDI jest domyślnie włączone.
Rozwiązywanie problemów
W przypadku braku obrazu należy sprawdzić zasilanie, połączenie sieciowe oraz czy kamera przeszła autotest. Jeśli pilot nie działa, należy sprawdzić baterie i adres pilota (domyślnie #1). W razie problemów z połączeniem sieciowym, należy zweryfikować ustawienia podsieci komputera.
Informacje o producencie
BZBGEAR
Praktyczna pomoc
Typowe problemy
Brak obrazu
Sprawdź zasilanie, czy wskaźnik zasilania świeci, czy kabel wyjściowy jest sprawny oraz czy kamera przeszła autotest po restarcie.
Pilot nie działa
Sprawdź baterie w pilocie, upewnij się, że adres pilota jest ustawiony na 1 i kamera nie jest w trybie menu ekranowego.
Brak połączenia z interfejsem webowym
Upewnij się, że komputer jest w tej samej podsieci co kamera (domyślnie 192.168.5.x) i nie ma konfliktu adresów IP.
Zniekształcenia obrazu podczas ruchu
Upewnij się, że kamera jest zamontowana stabilnie i w pobliżu nie ma źródeł wibracji.
Przed użyciem
- Sprawdź, czy zasilacz dostarcza 12V/2A.
- Upewnij się, że kamera jest umieszczona na stabilnej, poziomej powierzchni.
- Zakończ instalację wszystkich kabli przed włączeniem zasilania.
- Sprawdź, czy karta SD (jeśli używana) jest sformatowana w systemie FAT32.
- Upewnij się, że komputer jest w tej samej podsieci co kamera (192.168.5.x).
Parametry w praktyce
- Zoom optyczny
- Dostępne wersje 12x, 20x lub 30x w zależności od modelu obiektywu.
- Protokoły sterowania
- Obsługa VISCA, PELCO-D/P, ONVIF oraz VISCA over IP.
Ilustracje i schematy

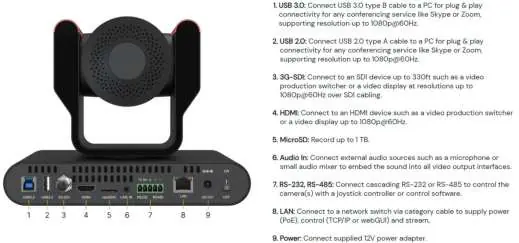

- Kamera posiada porty: USB 3.0, USB 2.0, 3G-SDI, HDMI, MicroSD, Audio In, RS-232/485, LAN oraz zasilanie DC 12V.

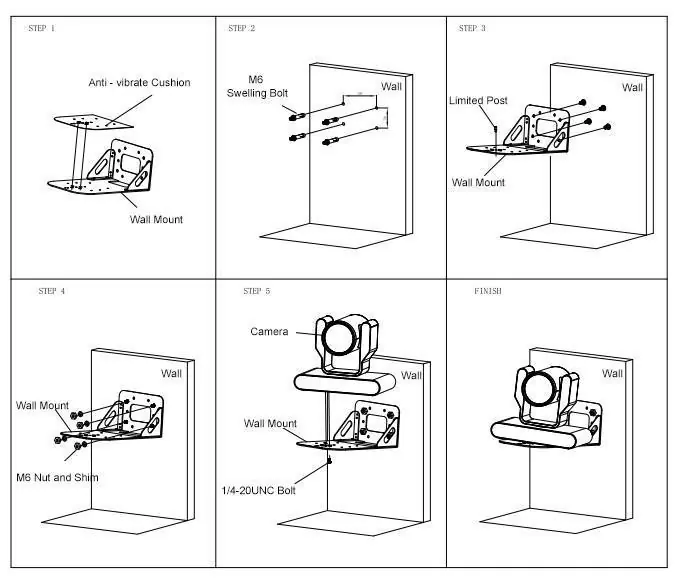

- Montaż ścienny wymaga użycia wspornika, kołków M6 i śrub 1/4-20 UNC.

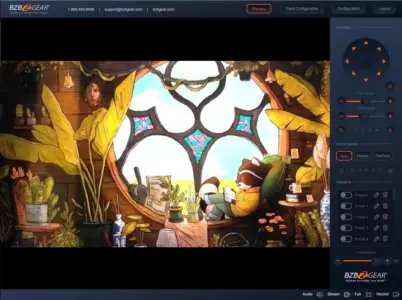

- Interfejs webowy pozwala na konfigurację sieci, strumieniowania, audio oraz auto-trackingu.
Zgodność modelu
- Karta SD musi być sformatowana w systemie FAT32 (maks. 1TB).
- Domyślny adres IP kamery: 192.168.5.163.
- Wymagana podsieć dla konfiguracji: 192.168.5.x.
