Instrukcja obsługi enkodera i dekodera BZBGEAR BG-STREAM-DE
Szybki przewodnik po obsłudze enkodera i dekodera BZBGEAR BG-STREAM-DE. Dowiedz się, jak podłączyć urządzenie, skonfigurować interfejs sieciowy i rozwiązywać problemy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Urządzenie BZBGEAR BG-STREAM-DE to 1-kanałowy enkoder, dekoder i rejestrator sygnału SDI/HDMI. Urządzenie umożliwia streaming wideo w rozdzielczości do 1080p przy 60/50 kl./s oraz nagrywanie na nośniki USB 3.0. Obsługuje zaawansowane protokoły przesyłania danych, takie jak NDI, Dante AV-H, RTSP, RTMP, HLS, SRT oraz TS.

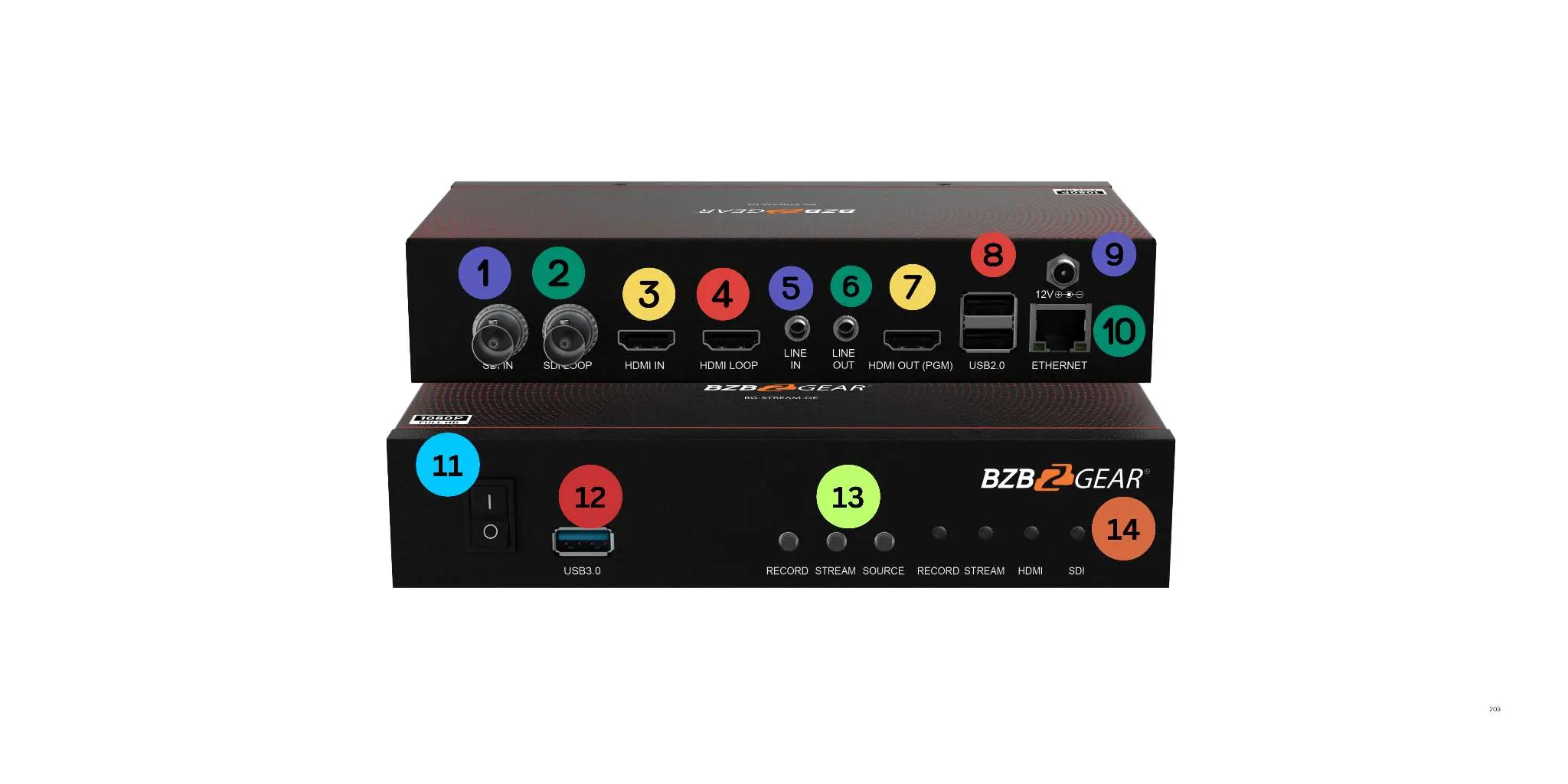

Opis urządzenia i sterowanie
Panel przedni urządzenia zawiera:
- Przełącznik zasilania.
- Port USB 3.0 do podłączenia pamięci zewnętrznej.
- Przyciski sterowania: Record (nagrywanie), Stream (streaming), Source (wybór źródła), Record Stream, HDMI, SDI.
- Diody LED wskazujące aktywność nagrywania, streamingu oraz status sygnału HDMI/SDI.
Panel tylny zawiera:
- Wejścia i wyjścia: SDI In, SDI Loop, HDMI In, HDMI Loop, HDMI Out (PGM).
- Audio: Line In (wejście) oraz Line Out (wyjście).
- Porty sterowania: USB 2.0 (dla klawiatury i myszy), Ethernet (do sieci i Web UI).
- Zasilanie: Gniazdo DC 12V.

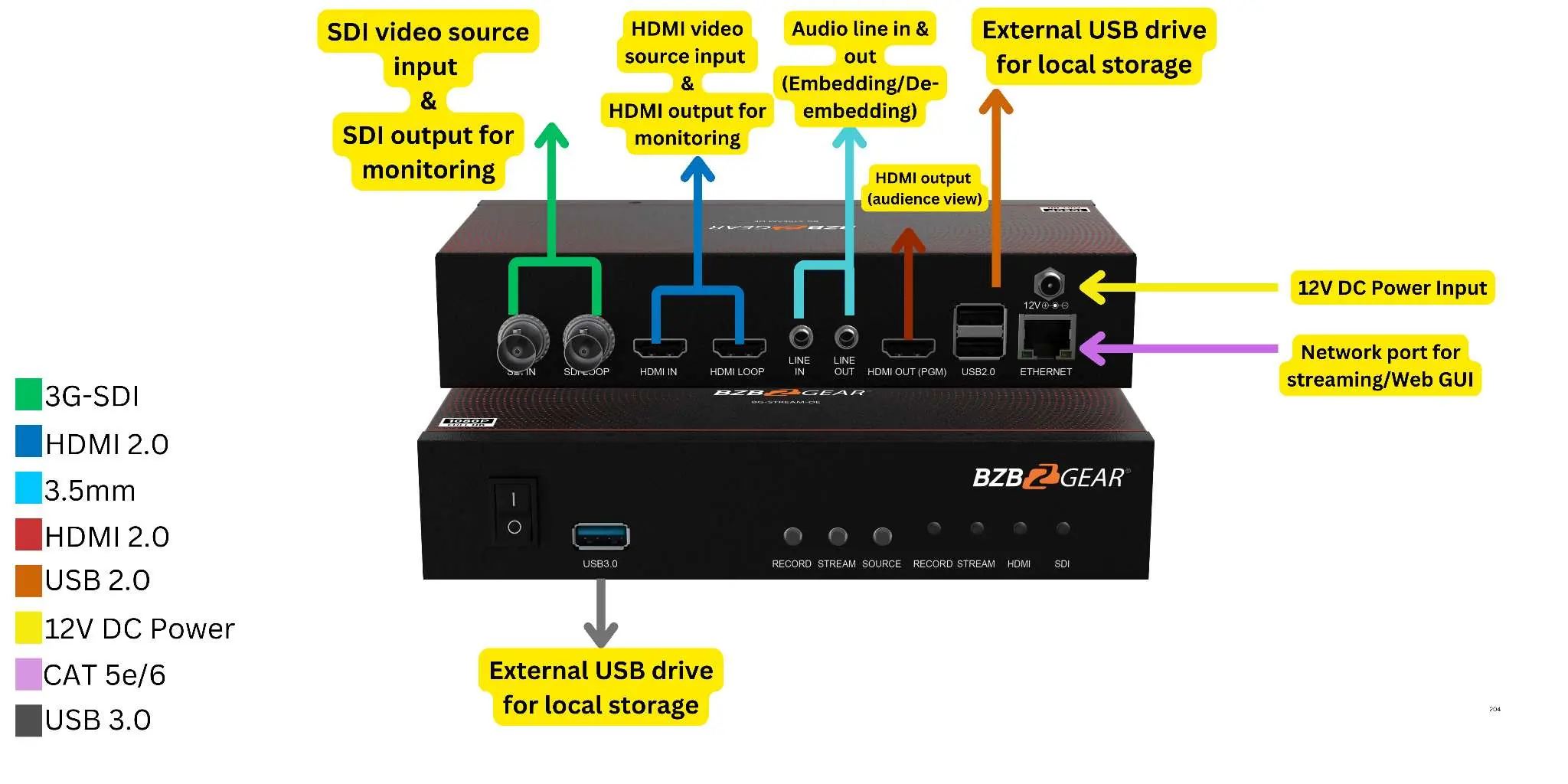

Podłączenie urządzenia
Aby poprawnie skonfigurować urządzenie, należy podłączyć źródło wideo (SDI lub HDMI) do odpowiedniego wejścia. Wyjścia (Loop lub PGM) służą do monitorowania sygnału. Port Ethernet jest niezbędny do konfiguracji urządzenia przez sieć oraz do streamingu. Pamięć USB 3.0 należy podłączyć do przedniego portu w celu zapisu nagrań.
Konfiguracja przez Web UI
Urządzenie posiada intuicyjny interfejs sieciowy (Web UI). Aby uzyskać do niego dostęp:
- Użyj narzędzia IP Finder, aby wyszukać adres IP urządzenia w sieci.
- Wpisz adres IP w przeglądarce internetowej na komputerze lub urządzeniu mobilnym.
- Zaloguj się do panelu. Domyślne dane logowania to: Użytkownik: admin, Hasło: 0000.
Rozwiązywanie problemów
W przypadku wystąpienia problemów z działaniem urządzenia, sprawdź poniższe punkty:
- Brak zasilania: Upewnij się, że zasilacz jest poprawnie podłączony i dostarcza wymagane napięcie.
- Brak dźwięku: Sprawdź połączenia kabli HDMI oraz upewnij się, że format audio jest obsługiwany przez urządzenie i źródło.
- Brak obrazu lub migotanie: Sprawdź stan kabli HDMI. Zaleca się stosowanie kabli kategorii 6 lub lepszych w przypadku połączeń sieciowych/kategorii.
Dane techniczne
- Maksymalna rozdzielczość: 1080p przy 60/50 kl./s.
- Protokoły streamingowe: NDI, Dante AV-H, RTSP, RTMP, HLS, SRT, TS.
- Formaty nagrywania: MP4, TS, MOV.
- Zasilanie: 12V DC.
Informacje o producencie
BZBGEAR
Praktyczna pomoc
Typowe problemy
Brak zasilania / diody LED nie świecą
Sprawdź, czy zasilacz jest prawidłowo podłączony do gniazda i czy napięcie wyjściowe jest zgodne ze specyfikacją.
Brak dźwięku
Sprawdź poprawność połączeń HDMI oraz upewnij się, że format audio jest obsługiwany przez urządzenie i nie został zmieniony w ustawieniach źródła.
Brak obrazu lub migotanie
Sprawdź kabel HDMI lub kabel kategorii. Wymień na inny, sprawny kabel (zalecana kategoria 6 lub wyższa).
Przed użyciem
- Sprawdź, czy w zestawie znajduje się zasilacz 12V.
- Przygotuj kabel Ethernet do połączenia z siecią.
- Przygotuj nośnik USB 3.0, jeśli planujesz korzystać z funkcji nagrywania.
- Upewnij się, że masz dostęp do narzędzia IP Finder w celu konfiguracji sieciowej.
Parametry w praktyce
- Interfejsy wideo
- Obsługuje wejścia i wyjścia HDMI 2.0 oraz SDI.
Ilustracje i schematy
- Panel przedni: Zawiera przełącznik zasilania, port USB 3.0 oraz przyciski sterowania nagrywaniem i streamingiem.
- Panel tylny: Zawiera porty wejściowe/wyjściowe wideo (SDI/HDMI), audio (Line In/Out), port Ethernet oraz gniazdo zasilania 12V.
Zgodność modelu
- Funkcje NDI oraz Dante AV-H wymagają oddzielnej licencji.
- Do sterowania urządzeniem można użyć klawiatury i myszy podłączonych do portu USB 2.0.
