Instrukcja obsługi splittera HDMI SIIG 04-1375A
Szybki przewodnik po instalacji i konfiguracji splittera HDMI SIIG 04-1375A. Dowiedz się, jak podłączyć nadajnik i odbiornik, skonfigurować ustawienia EDID oraz RS-232.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
SIIG 04-1375A to splitter HDMI 1x4 z funkcją extendera, umożliwiający przesyłanie sygnału 4K@60Hz na odległość do 70 metrów (230 stóp) za pomocą kabla Cat6/7. Urządzenie wspiera zarządzanie EDID, ekstrakcję audio oraz sterowanie przez RS-232.
Zawartość zestawu
- Nadajnik (Transmitter)
- 4 odbiorniki (Receiver)
- Zasilacz DC 12V/2A (dla nadajnika)
- 4 zasilacze DC 5V/2A (dla odbiorników)
- Kabel IR blaster
- 4 kable IR Receiver
- Blok zacisków (Terminal block)
- Zestaw montażowy
Układ portów nadajnika (TX)
Nadajnik odpowiada za dystrybucję sygnału do czterech odbiorników.
- Reset: Przycisk restartu urządzenia.
- IR In/Out: Porty dla przedłużaczy IR (odbiornik/nadajnik).
- RJ-45 (1-4): Porty wyjściowe do podłączenia odbiorników za pomocą kabla Cat6.
- HDMI Loop-out: Wyjście HDMI do lokalnego wyświetlacza.
- HDMI Input: Wejście sygnału źródłowego.
- EDID Switch: Przełącznik ustawień rozdzielczości.
- RS-232: Port sterowania.
- Power Jack: Gniazdo zasilania 12V/2A.
Układ portów odbiornika (RX)
Odbiornik odbiera sygnał z nadajnika i przekazuje go do wyświetlacza.
- Reset: Przycisk restartu.
- Audio Switch: Wybór źródła dźwięku (HDMI lub ARC).
- RJ-45 In: Wejście sygnału z nadajnika.
- Power/Signal LED: Wskaźnik stanu (miga przy braku sygnału, świeci ciągle przy transmisji).
- Power Jack: Gniazdo zasilania 5V/2A.
- Toslink Output: Wyjście audio optyczne.
- HDMI Output: Wyjście wideo do wyświetlacza.
- IR In/Out: Porty dla akcesoriów IR.

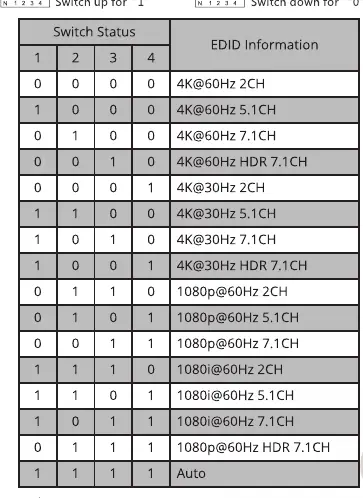

Ustawienia EDID
Urządzenie posiada przełączniki EDID umożliwiające dopasowanie rozdzielczości do wyświetlacza. Przełącznik w górę oznacza "1", w dół "0". Dostępne są tryby od 4K@60Hz 2CH do 1080p@60Hz HDR 7.1CH oraz tryb Auto.
Konfiguracja RS-232
Parametry komunikacji: Baud rate 9600, Data bits 8, Stop bits 1, Parity 0. Dostępne komendy pozwalają na włączanie/wyłączanie portów wyjściowych (ES XX On/n, ES XX Off/n), restart urządzenia (Reset/n) oraz przywracanie ustawień fabrycznych (Recover/n).
Wsparcie techniczne
W przypadku problemów lub potrzeby uzyskania dodatkowych informacji, odwiedź stronę wsparcia producenta pod adresem http://www.siig.com/support.
Oficjalne zasoby z instrukcji
Informacje o producencie
SIIG Inc
Praktyczna pomoc
Typowe problemy
Brak sygnału HDMI na wyświetlaczu
Sprawdź, czy dioda Power/Signal na odbiorniku świeci światłem ciągłym. Jeśli miga, oznacza to brak sygnału wejściowego. Sprawdź połączenia kablowe.
Pilot zdalnego sterowania nie działa
Upewnij się, że odbiornik IR jest poprawnie podłączony do portu IR in i znajduje się w zasięgu działania pilota.
Przed użyciem
- Upewnij się, że używasz kabla Cat6 lub Cat7 do połączenia nadajnika z odbiornikami.
- Podłącz zasilacz 12V/2A do nadajnika.
- Podłącz zasilacze 5V/2A do każdego z odbiorników.
- Ustaw przełączniki EDID na nadajniku zgodnie z możliwościami podłączonego wyświetlacza.
- Sprawdź, czy wszystkie kable HDMI są poprawnie wpięte.
Parametry w praktyce
- 4K@60Hz YUV 4:4:4
- Obsługa wysokiej jakości obrazu 4K przy 60 klatkach na sekundę z pełnym próbkowaniem koloru.
Ilustracje i schematy
- Nadajnik (TX) posiada 4 porty RJ-45 do dystrybucji sygnału.
- Odbiornik (RX) posiada wyjście Toslink do ekstrakcji dźwięku.
Zgodność modelu
- Zasięg transmisji do 70 metrów (230 stóp).
- Obsługa standardu HDCP 2.2.
- Obsługa formatów audio: PCM2, 5.1, 7.1, Dolby oraz DTS 5.1.
