Instrukcja obsługi extendera HDMI Over IP SIIG 04-136A
Szybki przewodnik po konfiguracji i obsłudze extendera HDMI Over IP SIIG 04-136A. Dowiedz się, jak poprawnie podłączyć urządzenia, skonfigurować adresy IP, zarządzać identyfikatorami urządzeń oraz korzystać z oprogramowania sterującego.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Extender SIIG 04-136A umożliwia transmisję sygnału HDMI przez sieć IP na odległość do 120 metrów przy użyciu kabla CAT6. System wspiera rozdzielczość do 1080p 60Hz oraz funkcję IR pass-back. Kluczowe jest używanie przełączników sieciowych z obsługą IGMP oraz zapewnienie unikalnych kanałów (ID) dla każdego nadajnika w sieci, aby uniknąć awarii systemu.
Opis urządzenia
Zestaw składa się z jednostki nadawczej (Transmitter) oraz odbiorczej (Receiver). Obie jednostki posiadają porty HDMI, RJ45, złącza zasilania, przyciski resetu oraz wyświetlacze ID. Nadajnik przesyła sygnał źródłowy, a odbiornik przekazuje go do wyświetlacza.
Instalacja i podłączenie
- Używaj kabli CAT5e/6 z miedzianymi żyłami w standardzie IEEE-568B.
- Zaleca się stosowanie dedykowanych przełączników Gigabit Ethernet z obsługą IGMP.
- W istniejących sieciach LAN zaleca się konfigurację dedykowanej sieci VLAN.
- Podłącz nadajnik do źródła sygnału (np. DVD, STB) przez HDMI, a odbiornik do wyświetlacza (TV).
- Połącz jednostki za pomocą kabla sieciowego przez porty RJ45.
Konfiguracja sieciowa

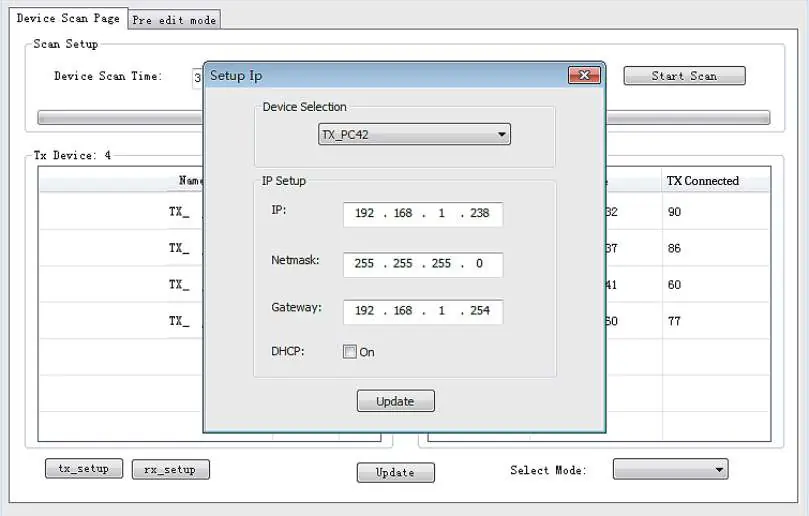

Domyślne adresy IP to 192.168.1.238 dla nadajnika i 192.168.1.239 dla odbiornika. Jeśli sieć posiada włączony serwer DHCP, urządzenia otrzymają adresy automatycznie. W przypadku problemów z wykrywaniem, użyj przycisku Reset na obudowie.
Obsługa i sterowanie

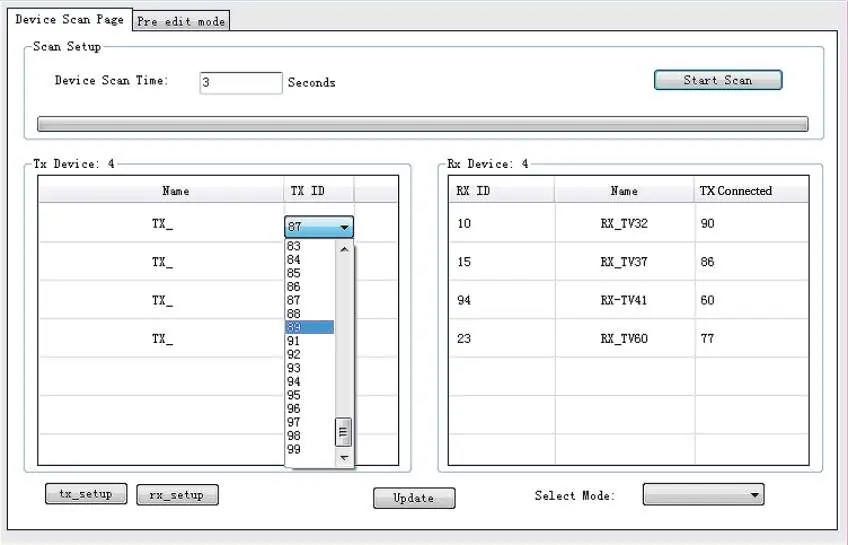

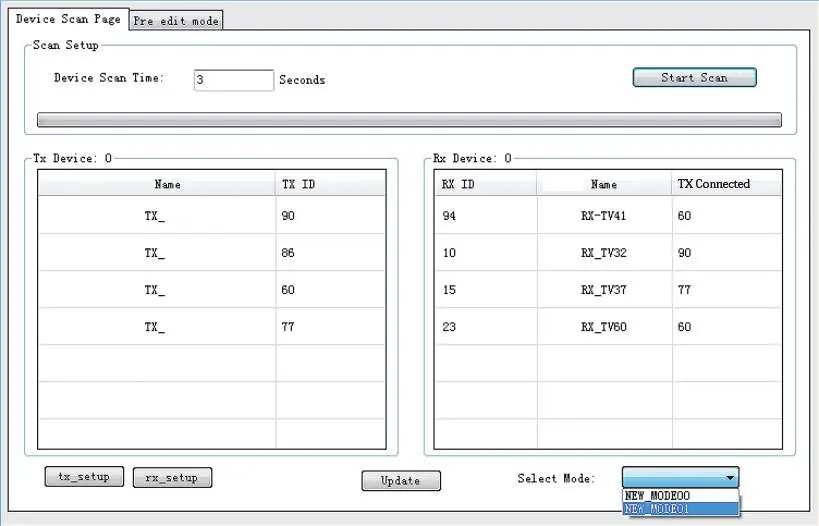

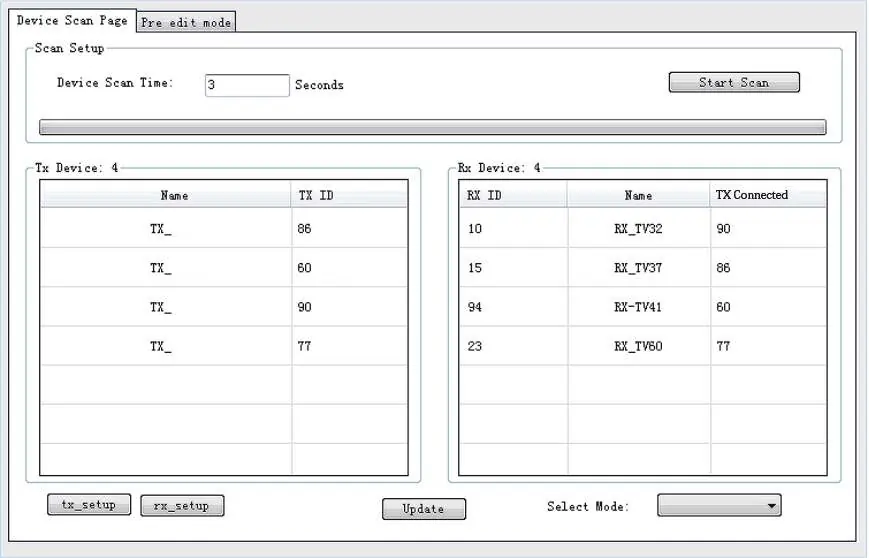

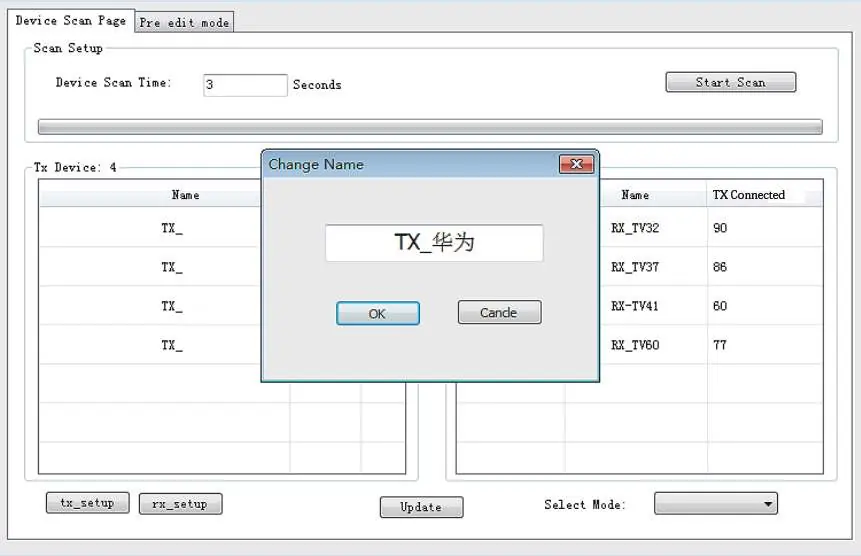

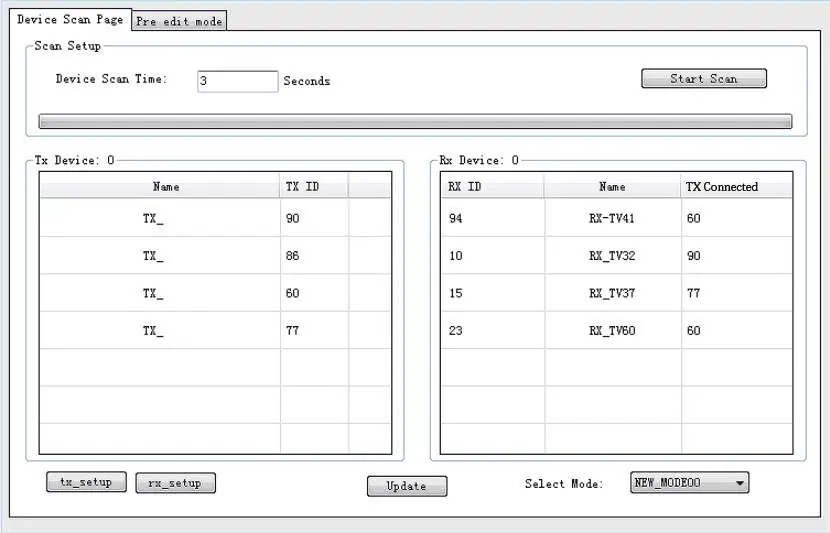

Parowanie urządzeń odbywa się poprzez dopasowanie identyfikatorów (ID) nadajnika i odbiornika za pomocą dołączonego pilota lub oprogramowania Matrix Control Center (tylko dla systemu Windows). Oprogramowanie pozwala na zmianę nazw urządzeń, adresów IP oraz tworzenie grup urządzeń (trybów pracy).
Rozwiązywanie problemów
Jeśli oprogramowanie nie działa poprawnie, zamknij je i uruchom ponownie, aby wyczyścić poprzednie ustawienia. W przypadku braku wykrycia jednostek przez aplikację, zresetuj wszystkie nadajniki i odbiorniki przyciskiem Reset i ponów skanowanie.
Informacje o producencie
SIIG Inc
Praktyczna pomoc
Typowe problemy
System nie działa lub występuje awaria
Upewnij się, że każdy nadajnik ma unikalny kanał (ID) i używasz przełączników z obsługą IGMP.
Brak wykrycia urządzeń w aplikacji
Zresetuj wszystkie jednostki przyciskiem Reset i spróbuj ponownie przeskanować sieć.
Oprogramowanie nie działa poprawnie
Zamknij aplikację i uruchom ją ponownie, aby wyczyścić pamięć podręczną ustawień.
Przed użyciem
- Sprawdź, czy posiadasz kable CAT5e/6 w standardzie IEEE-568B (100% miedź).
- Upewnij się, że przełącznik sieciowy obsługuje protokół IGMP.
- Nie pomyl jednostki nadawczej z odbiorczą przed instalacją.
- Przygotuj zasilacze DC5V/2A do obu jednostek.
- W przypadku sieci bez DHCP, skonfiguruj ręcznie adresy IP urządzeń.
Ilustracje i schematy
- Schemat połączeń punkt-punkt pokazuje bezpośrednie połączenie nadajnika z odbiornikiem kablem sieciowym.
- Schemat konfiguracji macierzowej ilustruje podłączenie wielu nadajników i odbiorników przez przełącznik sieciowy.
Zgodność modelu
- Oprogramowanie Matrix Control Center jest kompatybilne wyłącznie z systemem Windows.
- Wymagane jest stosowanie kabli sieciowych z miedzianymi żyłami.
