Instrukcja obsługi adaptera SIIG 04-1403A USB-C do HDMI z hubem LAN i ładowaniem PD
Szybki przewodnik po adapterze SIIG 04-1403A. Dowiedz się, jak podłączyć urządzenie, jakie są wymagania systemowe, parametry ładowania PD oraz jak rozwiązać problemy z brakiem sygnału HDMI lub ładowania.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Ten dokument zawiera instrukcje dotyczące podłączenia i użytkowania adaptera SIIG 04-1403A. Kluczowym warunkiem poprawnego działania urządzenia jest posiadanie przez komputer lub tablet portu USB-C wspierającego technologię DisplayPort Alternate (DP Alt) Mode oraz Power Delivery (PD). W przypadku braku obsługi tych standardów, funkcje wideo lub ładowania mogą nie działać.
Opis urządzenia i elementy zestawu
Adapter wyposażony jest w następujące porty:
- Port RJ-45 Gigabit Ethernet (10/100/1000 Mbps).
- Zintegrowany kabel USB-C (host) do podłączenia z komputerem.
- Port wyjściowy HDMI obsługujący rozdzielczość do 4K przy 30Hz.
- Port wejściowy USB-C PD do ładowania (obsługa do 100W wejścia, 85W ładowania urządzenia).
- Dwa porty USB-A 5Gbps (5V/900mA).
Wymagania systemowe i instalacja
Urządzenie jest kompatybilne z systemami Windows, Mac, Chrome oraz Android. Wymagany jest laptop lub tablet z portem USB-C obsługującym DP Alt Mode oraz Power Delivery. Aby rozpocząć pracę, należy podłączyć wtyk USB-C adaptera do portu w komputerze. W celu korzystania z funkcji ładowania, należy podłączyć zewnętrzną ładowarkę PD do portu PD w adapterze.

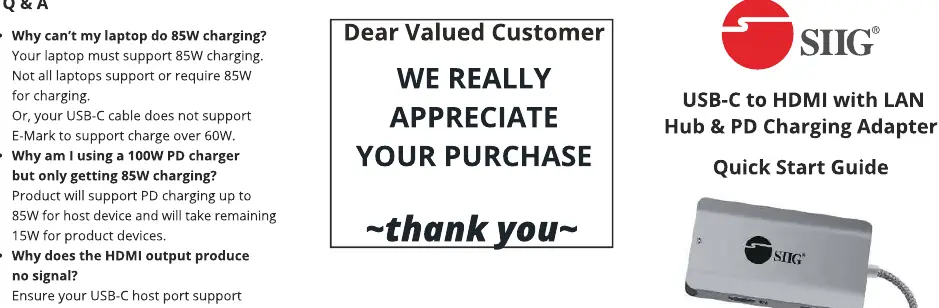

Rozwiązywanie problemów
- Brak ładowania 85W: Upewnij się, że laptop obsługuje ładowanie 85W. Sprawdź, czy używany kabel USB-C posiada certyfikat E-Mark dla mocy powyżej 60W.
- Moc ładowania: Adapter pobiera 15W na własne potrzeby, dlatego przy użyciu ładowarki 100W, do urządzenia trafia maksymalnie 85W.
- Brak sygnału HDMI: Sprawdź, czy port USB-C w komputerze obsługuje tryb DP Alt Mode.
Informacje o producencie
SIIG Inc
Praktyczna pomoc
Typowe problemy
Brak ładowania laptopa z mocą 85W
Sprawdź, czy laptop obsługuje ładowanie 85W oraz czy używany kabel USB-C wspiera przesył mocy powyżej 60W (E-Mark).
Brak obrazu na monitorze przez HDMI
Upewnij się, że port USB-C w komputerze obsługuje technologię DisplayPort Alternate (DP Alt) Mode.
Przed użyciem
- Zweryfikuj, czy port USB-C w komputerze wspiera DP Alt Mode.
- Sprawdź, czy komputer obsługuje technologię Power Delivery.
- Upewnij się, że używasz odpowiedniego zasilacza PD (do 100W).
Ilustracje i schematy
- Port 1: RJ-45 Gigabit Ethernet.
- Port 2: Kabel USB-C host (wymaga DP Alt Mode i PD).
- Port 3: Wyjście HDMI.
- Port 4: Wejście zasilania USB-C PD.
- Port 5: Dwa porty USB-A 5Gbps.
Zgodność modelu
- Wymaga wsparcia DP Alt Mode dla wideo.
- Wymaga wsparcia Power Delivery dla ładowania.
- Kompatybilny z Thunderbolt 3 i USB-C host.
- Obsługuje systemy Windows, Mac, Chrome i Android.
