Instrukcja obsługi uchwytu biurkowego na dwa monitory SIIG 04-1419A
Szybki przewodnik montażu i regulacji uchwytu biurkowego SIIG 04-1419A. Dowiedz się, jak zamontować ramię, zainstalować monitory VESA i wyregulować napięcie sprężyny oraz nachylenie.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Uchwyt biurkowy SIIG 04-1419A przeznaczony jest do montażu dwóch monitorów o przekątnej do 32 cali. Przed przystąpieniem do instalacji upewnij się, że blat biurka ma grubość od 18 do 57 mm. Maksymalne obciążenie na każde ramię wynosi od 2 kg do 9 kg (4.4 lbs do 19.8 lbs).
Elementy zestawu
- Podstawa z zaciskiem (A)
- Ramiona monitora (B)
- Płyty VESA (C)
- Elementy mocujące (D, E)
- Zestaw śrub (F, G, H)
- Klucze imbusowe (#3, #4, #5)
Montaż i instalacja
- Montaż zacisku: Przymocuj podstawę (A) do krawędzi biurka. Użyj odpowiedniego otworu w zacisku w zależności od grubości blatu (18-33 mm lub 38-57 mm).
- Instalacja ramion: Wsuń ramiona (B) na główny słup podstawy. Zabezpiecz je za pomocą dołączonych elementów (D, E) i klucza imbusowego (#3).
- Montaż monitorów: Przykręć płyty VESA (C) do otworów montażowych monitora (75x75 mm lub 100x100 mm) za pomocą śrub (H). Pamiętaj, aby strzałka na płycie VESA była skierowana w dół.
- Zawieszenie monitorów: Wsuń zamontowane płyty VESA w uchwyty na końcach ramion.
Regulacja i konserwacja
- Zarządzanie kablami: Przeprowadź kable przez dedykowane kanały w ramionach, aby zachować porządek.
- Regulacja napięcia: Użyj klucza imbusowego (#5) na ramieniu, aby dostosować siłę sprężyny do wagi monitora.
- Regulacja nachylenia: Użyj klucza imbusowego (#4), aby dokręcić lub poluzować mechanizm nachylenia ekranu.
- Regulacja obrotu: Użyj śruby przy przegubie monitora. Uwaga: nie wykręcaj śruby całkowicie, aby uniknąć upadku monitora.
Informacje o producencie
SIIG Inc
Praktyczna pomoc
Typowe problemy
Monitor opada lub nie utrzymuje pozycji
Użyj klucza imbusowego #5, aby zwiększyć napięcie sprężyny w ramieniu.
Monitor nie trzyma ustawionego kąta nachylenia
Dokręć śrubę regulacyjną nachylenia za pomocą klucza imbusowego #4.
Ryzyko upadku monitora podczas regulacji obrotu
Nigdy nie wykręcaj całkowicie śruby regulacyjnej przy przegubie monitora.
Przed użyciem
- Sprawdź grubość blatu biurka (musi mieścić się w zakresie 18-57 mm).
- Upewnij się, że waga monitora mieści się w przedziale 2-9 kg.
- Sprawdź rozstaw otworów VESA w monitorze (75x75 mm lub 100x100 mm).
- Przygotuj klucze imbusowe dołączone do zestawu.
Parametry w praktyce
- VESA 75x75 / 100x100
- Standard rozstawu śrub montażowych z tyłu monitora.
- 4.4 lbs - 19.8 lbs
- Dopuszczalny zakres wagi jednego monitora (ok. 2-9 kg).
Ilustracje i schematy

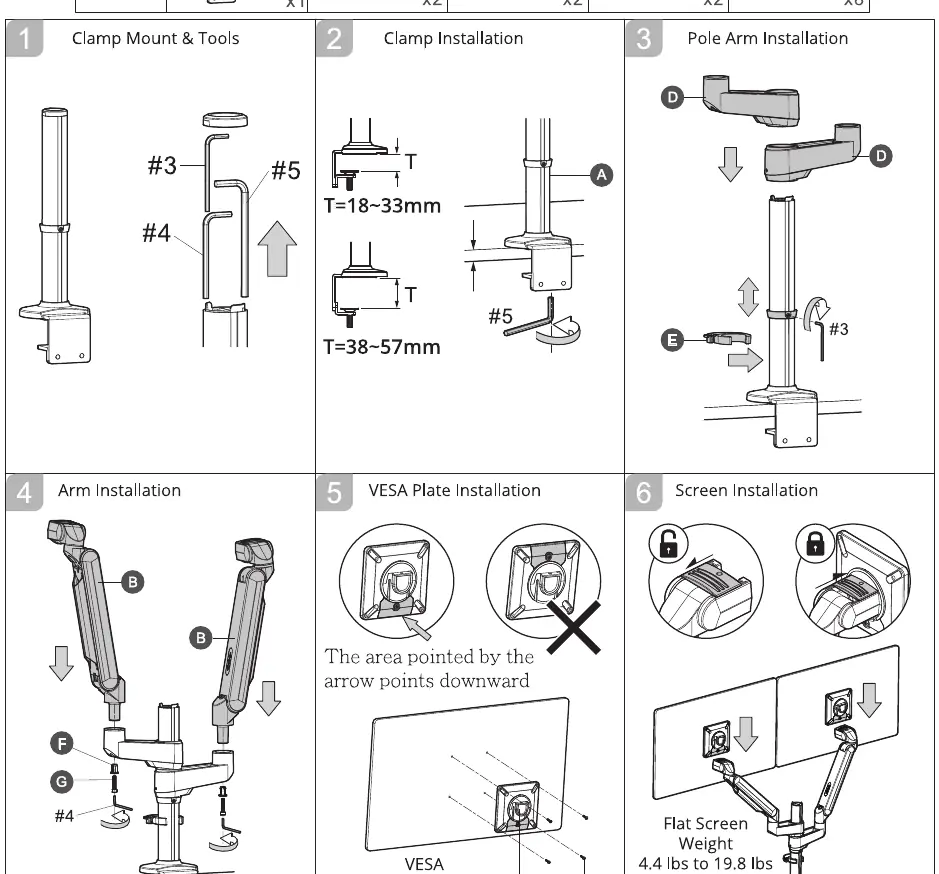

- Strona 1 pokazuje sekwencję montażu: od zacisku biurkowego, przez ramiona, aż po montaż ekranu.

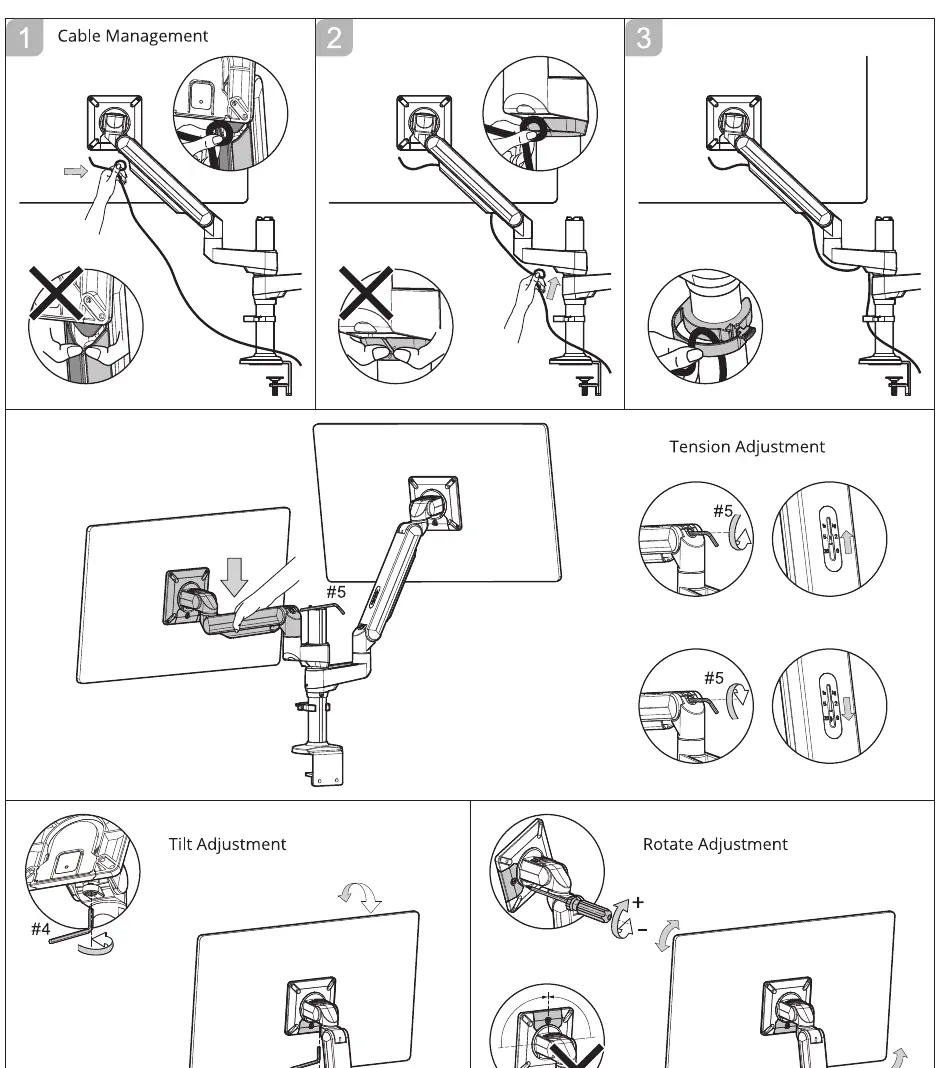

- Strona 2 ilustruje prowadzenie kabli oraz punkty regulacji napięcia, nachylenia i obrotu.
