Instrukcja montażu uchwytu biurkowego SIIG 04-1349A
Szybki przewodnik montażu i regulacji uchwytu biurkowego SIIG 04-1349A. Dowiedz się, jak poprawnie zamontować ramię, wyregulować sprężynę gazową oraz dopasować standard VESA do monitora.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Uchwyt SIIG 04-1349A to wytrzymałe ramię z mechanizmem sprężyny gazowej przeznaczone do monitorów o wadze od 3 do 23 kg. Przed montażem upewnij się, że powierzchnia biurka jest w stanie utrzymać łączną wagę sprzętu. Uchwyt jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.
Montaż uchwytu
Dostępne są dwie metody montażu do blatu:
- Montaż zaciskowy (C-Clamp): Przeznaczony do krawędzi biurka. Wybierz odpowiednie otwory w zacisku w zależności od grubości blatu (10-58 mm lub 50-85 mm).
- Montaż przelotowy (Grommet): Wymaga otworu w blacie. Użyj dołączonej płytki montażowej i śrub, aby zabezpieczyć podstawę od spodu biurka.
Instalacja monitora
Po zamontowaniu podstawy, wsuń ramię w trzpień. Wybierz odpowiednią opcję montażu VESA w zależności od typu monitora:
- Płaskie monitory: Użyj odpowiednich śrub (M-A, M-B, M-E) z podkładkami.
- Monitory zakrzywione: Użyj śrub (M-C, M-D, M-F, M-G) wraz z dystansami (M-H).
- Standard 200x100 lub 200x200: Zamontuj dodatkowe ramiona rozszerzające (E) do płyty VESA.
Regulacja sprężyny gazowej
Aby ramię utrzymywało monitor w żądanej pozycji, należy wyregulować napięcie sprężyny za pomocą klucza imbusowego:
- Jeśli ramię opada: przekręć śrubę regulacyjną w kierunku przeciwnym do ruchu wskazówek zegara.
- Jeśli ramię unosi się samoczynnie: przekręć śrubę w kierunku zgodnym z ruchem wskazówek zegara.
Konserwacja
Sprawdzaj stabilność uchwytu i dokręcenie wszystkich śrub co najmniej raz na trzy miesiące.
Informacje o producencie
SIIG Inc
Praktyczna pomoc
Typowe problemy
Monitor opada po zamontowaniu
Zwiększ napięcie sprężyny gazowej, obracając śrubę regulacyjną zgodnie z ruchem wskazówek zegara.
Ramię samoczynnie unosi się do góry
Zmniejsz napięcie sprężyny gazowej, obracając śrubę regulacyjną przeciwnie do ruchu wskazówek zegara.
Monitor nie trzyma pozycji obrotu lub nachylenia
Dokręć śruby w przegubach monitora zgodnie z instrukcją na stronie 1.
Przed użyciem
- Sprawdź, czy waga monitora mieści się w zakresie 3-23 kg.
- Upewnij się, że blat biurka jest wystarczająco wytrzymały.
- Zweryfikuj rozstaw otworów VESA (75x75, 100x100, 200x100, 200x200).
- Przygotuj klucze imbusowe dołączone do zestawu.
- Sprawdź grubość blatu przed wyborem metody montażu (zacisk lub przelotka).
Ilustracje i schematy

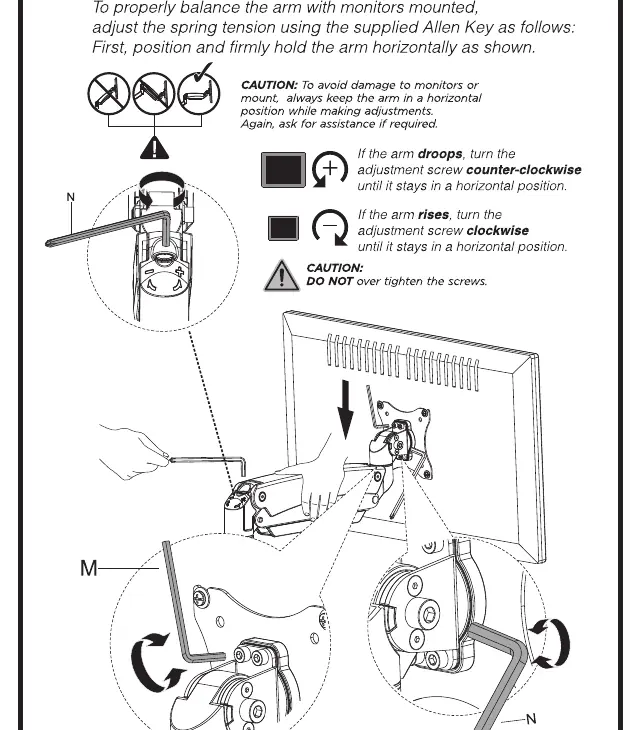

- Strona 1: Instrukcja regulacji napięcia sprężyny oraz dokręcania przegubów monitora.

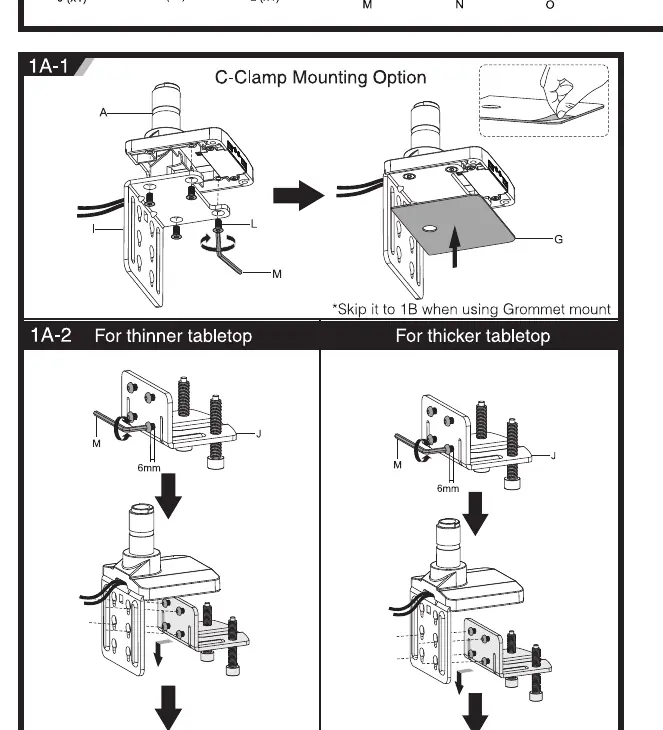

- Strona 2: Schemat montażu zacisku C (1A) oraz przelotki (1B), a także instrukcja montażu VESA dla różnych typów ekranów.
