Instrukcja montażu uchwytu biurkowego do monitora SIIG 04-1350A z oświetleniem RGB
Kompletny przewodnik instalacji i konfiguracji uchwytu biurkowego SIIG 04-1350A. Dowiedz się, jak zamontować ramię, wyregulować napięcie sprężyny, podłączyć oświetlenie RGB i bezpiecznie zamocować monitor.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcje montażu i obsługi uchwytu biurkowego SIIG 04-1350A z oświetleniem RGB. Uchwyt przeznaczony jest do monitorów o wadze od 2 do 9 kg i przekątnej do 34 cali. Przed montażem należy sprawdzić kompletność zestawu oraz upewnić się, że powierzchnia montażowa jest w stanie utrzymać łączną wagę sprzętu.
Montaż i instalacja
Uchwyt można zamontować na dwa sposoby: za pomocą zacisku do krawędzi biurka lub przez otwór w blacie (przelotowy). Przed przystąpieniem do prac należy poprowadzić kable USB przez ramię. Podczas rozpakowywania ramienia sprężynowego należy zachować ostrożność, ponieważ posiada ono zmagazynowaną energię – podczas zdejmowania opaski zabezpieczającej należy trzymać obie części ramienia.
Regulacja napięcia sprężyny
Po zamontowaniu monitora należy wyregulować napięcie ramienia za pomocą klucza imbusowego:
- Jeśli ramię opada, należy przekręcić śrubę regulacyjną zgodnie z ruchem wskazówek zegara.
- Jeśli ramię unosi się samoczynnie, należy przekręcić śrubę w kierunku przeciwnym do ruchu wskazówek zegara.
- Regulację należy przeprowadzać, gdy ramię znajduje się w pozycji poziomej.
Obsługa oświetlenia RGB
Oświetlenie sterowane jest za pomocą dołączonego pilota. Przed użyciem należy usunąć plastikową wkładkę zabezpieczającą baterię. Pilot umożliwia włączanie/wyłączanie, zmianę efektów świetlnych, regulację prędkości efektów oraz jasności. Aby sparować pilota, należy przytrzymać przycisk przez 5 sekund.
Konserwacja
Należy regularnie sprawdzać stabilność wszystkich połączeń śrubowych (przynajmniej raz na trzy miesiące), aby zapewnić bezpieczeństwo użytkowania.
Informacje o producencie
SIIG Inc
Praktyczna pomoc
Typowe problemy
Monitor opada po zamontowaniu na ramieniu.
Wyreguluj napięcie sprężyny, przekręcając śrubę regulacyjną zgodnie z ruchem wskazówek zegara, trzymając ramię w pozycji poziomej.
Ramię unosi się samoczynnie do góry.
Wyreguluj napięcie sprężyny, przekręcając śrubę regulacyjną w kierunku przeciwnym do ruchu wskazówek zegara.
Pilot zdalnego sterowania nie działa.
Upewnij się, że plastikowa wkładka zabezpieczająca baterię została usunięta. Jeśli problem nadal występuje, spróbuj ponownie sparować pilota, przytrzymując przycisk przez 5 sekund.
Przed użyciem
- Sprawdź, czy waga monitora mieści się w zakresie 2-9 kg.
- Upewnij się, że blat biurka ma odpowiednią grubość (10-80 mm dla zacisku lub otworu).
- Sprawdź, czy monitor posiada standard montażowy VESA 75x75 lub 100x100.
- Przygotuj niezbędne narzędzia i upewnij się, że wszystkie elementy z listy części są obecne.
- Usuń opaskę zabezpieczającą z ramienia sprężynowego zgodnie z instrukcją bezpieczeństwa.
Parametry w praktyce
- Nośność (2-9 kg)
- Maksymalna i minimalna waga monitora, jaką ramię może bezpiecznie utrzymać.
- VESA 75x75 / 100x100
- Standard rozstawu otworów montażowych z tyłu monitora.
- Grubość blatu (10-80 mm)
- Dopuszczalna grubość biurka dla poprawnego montażu zacisku lub śruby przelotowej.
Ilustracje i schematy

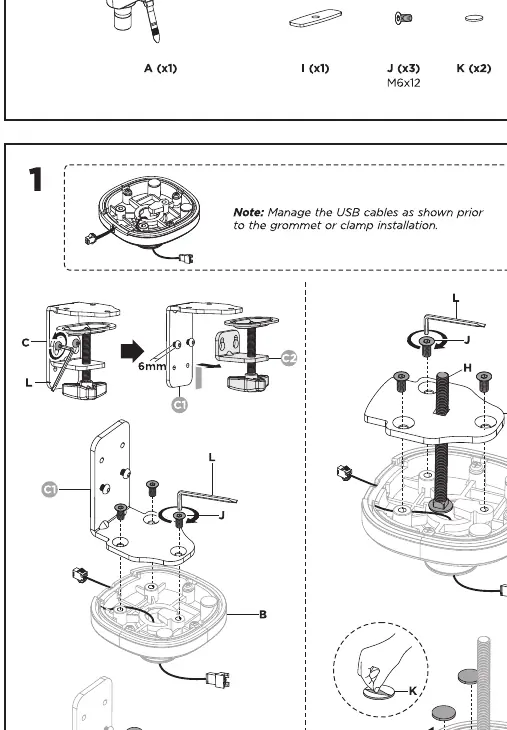

- Krok 1: Montaż podstawy do biurka (zacisk lub otwór przelotowy).
- Krok 2: Bezpieczne zdejmowanie zabezpieczenia ramienia sprężynowego.
- Krok 4: Przykręcanie płyty VESA do monitora.

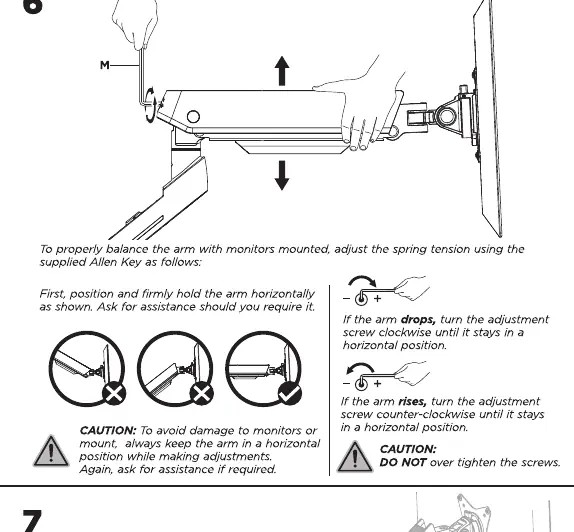

- Krok 6: Regulacja napięcia sprężyny za pomocą klucza imbusowego.
Zgodność modelu
- Produkt przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.
- Nie montować na ścianach z płyt gipsowo-kartonowych bez odpowiedniego wzmocnienia.
