Instrukcja obsługi uchwytu biurkowego na dwa monitory SIIG 04-1419A
Szybki przewodnik montażu i regulacji uchwytu biurkowego SIIG 04-1419A. Dowiedz się, jak zainstalować ramię, zamontować monitory VESA oraz wyregulować napięcie sprężyny i kąty nachylenia.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Uchwyt biurkowy SIIG 04-1419A przeznaczony jest do montażu dwóch monitorów o przekątnej do 32 cali. Przed przystąpieniem do montażu upewnij się, że blat biurka ma grubość od 18 do 57 mm. Maksymalna waga jednego monitora wynosi 9 kg (19.8 lbs), a minimalna 2 kg (4.4 lbs).

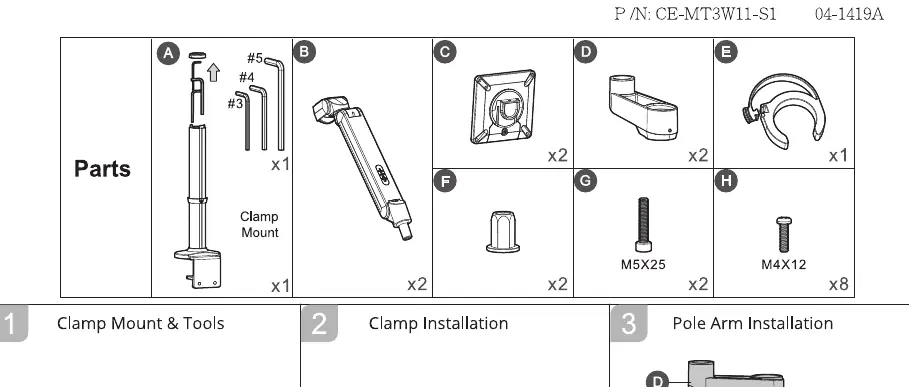

Elementy zestawu
- Podstawa z zaciskiem (A)
- Ramiona monitora (B)
- Płyty VESA (C)
- Elementy montażowe (D, E, F, G, H)
- Klucze imbusowe (#3, #4, #5)
Montaż i instalacja
Proces instalacji składa się z kilku kluczowych etapów:
- Montaż zacisku: Przymocuj podstawę (A) do krawędzi biurka, dostosowując zakres zacisku do grubości blatu (18-33 mm lub 38-57 mm) za pomocą klucza #5.
- Instalacja ramion: Wsuń ramiona (B) na główny słup podstawy i zabezpiecz je elementami (D) oraz (E).
- Montaż monitorów: Przykręć płyty VESA (C) do otworów montażowych monitora (75x75 mm lub 100x100 mm) za pomocą śrub (H). Upewnij się, że strzałka na płycie VESA wskazuje dół.
- Zawieszenie monitorów: Wsuń zamontowane płyty VESA w gniazda na ramionach, aż usłyszysz kliknięcie blokady.
Regulacja i konserwacja
Po zamontowaniu monitorów należy przeprowadzić regulację:
- Napięcie sprężyny: Użyj klucza #5, aby wyregulować napięcie ramienia w zależności od wagi monitora.
- Nachylenie (Tilt): Użyj klucza #4, aby dokręcić lub poluzować śrubę przy głowicy VESA.
- Obrót (Rotate): Użyj śruby przy głowicy VESA do regulacji obrotu ekranu. Uwaga: nie wykręcaj śruby całkowicie, aby uniknąć upadku monitora.

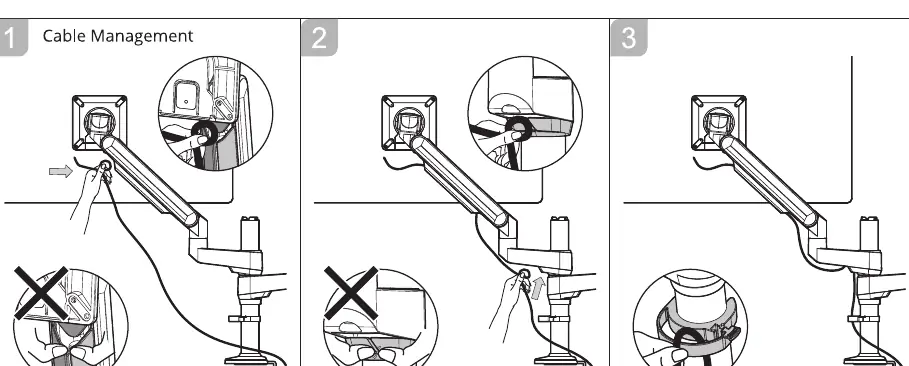

- Zarządzanie kablami: Przeprowadź przewody przez dedykowane kanały w ramionach, aby zachować porządek na stanowisku pracy.
Informacje o producencie
SIIG Inc
Praktyczna pomoc
Typowe problemy
Monitor opada lub nie utrzymuje pozycji
Wyreguluj napięcie sprężyny ramienia za pomocą klucza imbusowego #5 zgodnie ze wskaźnikami na obudowie.
Monitor nie trzyma kąta nachylenia
Dokręć śrubę regulacyjną przy głowicy VESA za pomocą klucza imbusowego #4.
Przed użyciem
- Sprawdź grubość blatu (musi mieścić się w zakresie 18-57 mm).
- Upewnij się, że waga monitora mieści się w przedziale 2-9 kg.
- Zweryfikuj rozstaw otworów VESA (75x75 mm lub 100x100 mm).
- Przygotuj klucze imbusowe dołączone do zestawu.
Parametry w praktyce
- VESA 75x75 / 100x100
- Standard rozstawu śrub montażowych z tyłu monitora w milimetrach.
- 4.4 lbs to 19.8 lbs
- Zakres wagowy monitora (2-9 kg), przy którym mechanizm sprężynowy działa poprawnie.
Ilustracje i schematy
- Strzałka na płycie VESA musi być skierowana w dół podczas montażu do monitora.
- Blokada na głowicy VESA musi być słyszalna (kliknięcie) przy wsuwaniu monitora na ramię.
Zgodność modelu
- Uchwyt obsługuje monitory o przekątnej do 32 cali.
- Nie jest przeznaczony do monitorów o wadze poniżej 2 kg lub powyżej 9 kg.
