Instrukcja montażu uchwytu ściennego iiyama MD 052B2010
Praktyczny przewodnik montażu uchwytu ściennego iiyama MD 052B2010. Dowiedz się, jak poprawnie zainstalować uchwyt na różnych powierzchniach, zamontować szyny na ekranie i zabezpieczyć urządzenie.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcje montażu uniwersalnego uchwytu ściennego iiyama MD 052B2010. Uchwyt jest przeznaczony do instalacji na różnych typach powierzchni, w tym na ścianach murowanych, konstrukcjach szkieletowych oraz specjalistycznych słupach montażowych. Przed przystąpieniem do pracy należy upewnić się, że posiadamy wszystkie elementy zestawu oraz odpowiednie narzędzia.

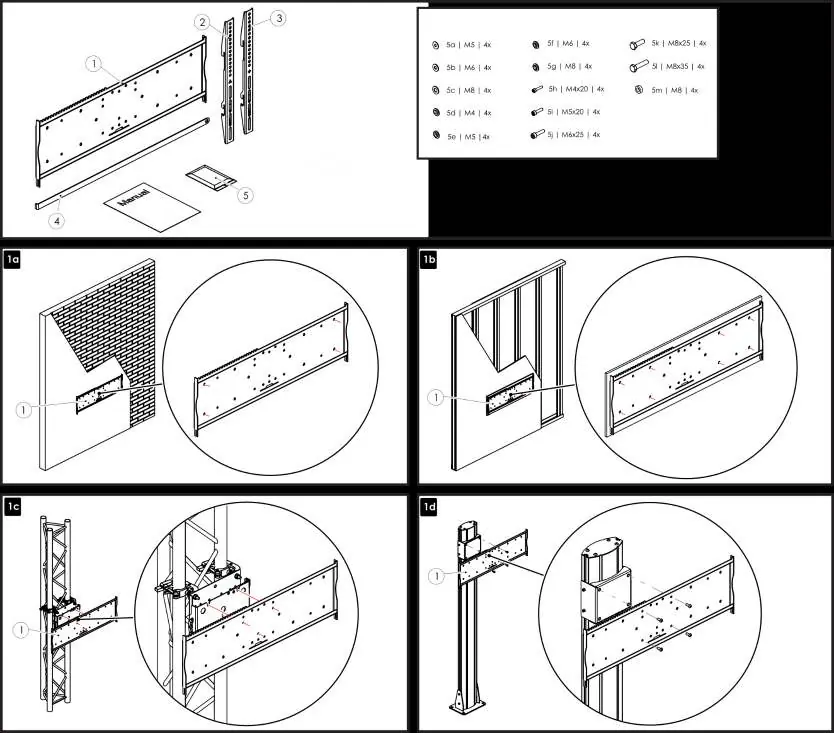

Elementy zestawu
- Płyta ścienna (główny element montażowy)
- Szyny montażowe do ekranu
- Zestaw śrub i podkładek w różnych rozmiarach (M4, M5, M6, M8)
- Elementy zabezpieczające
Montaż płyty ściennej
Płytę ścienną należy zamontować zgodnie z typem powierzchni:
- Ściany murowane: Użyj odpowiednich kołków rozporowych (brak w zestawie) do trwałego przytwierdzenia płyty do ściany.
- Konstrukcje szkieletowe: Przykręć płytę bezpośrednio do profili konstrukcyjnych.
- Słupy montażowe: Wykorzystaj dedykowane otwory montażowe w płycie, aby przymocować ją do słupa.

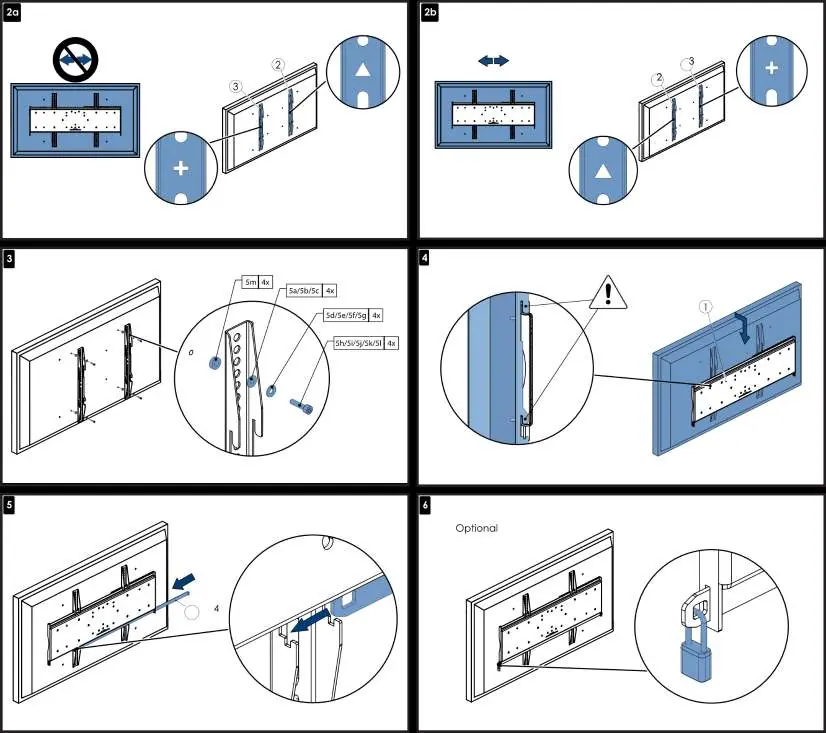

Montaż szyn na ekranie
- Wybierz odpowiednie śruby (5a-5l) oraz podkładki (5m) pasujące do otworów montażowych w Twoim monitorze.
- Przykręć pionowe szyny montażowe do tylnej części obudowy ekranu.
- Upewnij się, że szyny są ustawione równolegle i stabilnie przylegają do obudowy.
Zawieszenie ekranu
- Zawieś ekran z zamontowanymi szynami na płycie ściennej.
- Upewnij się, że mechanizm blokujący poprawnie zatrzasnął się na płycie.
- Opcjonalnie: Zabezpiecz ekran przed kradzieżą lub przypadkowym strąceniem, używając kłódki w wyznaczonym miejscu na szynie.
Informacje o producencie
iiyama
Praktyczna pomoc
Typowe problemy
Ekran nie jest wypoziomowany po zawieszeniu
Sprawdź, czy szyny montażowe zostały przykręcone symetrycznie i czy płyta ścienna jest zamontowana idealnie w poziomie.
Śruby nie pasują do otworów w monitorze
Zestaw zawiera szeroki wybór śrub (M4, M5, M6, M8). Sprawdź specyfikację swojego monitora i dobierz odpowiedni rozmiar oraz długość śruby.
Przed użyciem
- Sprawdź, czy ściana utrzyma ciężar monitora wraz z uchwytem.
- Upewnij się, że posiadasz odpowiednie narzędzia (wiertarka, poziomica, śrubokręt).
- Zidentyfikuj odpowiedni zestaw śrub (5a-5l) dla swojego modelu ekranu.
- Upewnij się, że płyta ścienna jest zamontowana stabilnie.
Parametry w praktyce
- Śruby M4/M5/M6/M8
- Różne średnice gwintów śrub montażowych, pozwalające na dopasowanie do większości standardów VESA.
- Opcjonalna kłódka
- Zabezpieczenie antykradzieżowe montowane na dolnej części szyny.
Ilustracje i schematy
- Krok 1: Montaż płyty ściennej do różnych powierzchni.
- Krok 2: Regulacja pozycji szyn na ekranie.
- Krok 3: Przykręcanie szyn do ekranu za pomocą śrub i podkładek.
- Krok 4: Zawieszanie ekranu na płycie ściennej.
- Krok 5: Zabezpieczenie ekranu przed zsunięciem.
Zgodność modelu
- Uchwyt uniwersalny, kompatybilny z wieloma rozmiarami śrub montażowych.
- Wymaga weryfikacji nośności ściany przed montażem.
