Instrukcja montażu wspornika oświetlenia Leitner 00-GCLBA-1759
Szybki przewodnik montażu wspornika oświetlenia Leitner 00-GCLBA-1759. Zawiera listę narzędzi, kroki instalacji, zalecenia dotyczące oświetlenia oraz wytyczne użytkowania.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcję montażu wspornika oświetlenia (Chase Light Bracket) o numerze części 00-GCLBA-1759. Instalacja zajmuje około 15-20 minut i wymaga podstawowej wiedzy z zakresu obsługi narzędzi ręcznych. Przed przystąpieniem do prac należy upewnić się, że posiadamy wymagane narzędzia.
Narzędzia i wymagania
- Klucz Torx T30
- Klucz Torx T40
- Czas montażu: 15-20 minut
- Poziom trudności: łatwy
Montaż wspornika
- Używając klucza Torx T30, wykręć dwie śruby M6 znajdujące się bezpośrednio pod tylnymi hakami holowniczymi. Jeśli instalujesz wsporniki po obu stronach, powtórz tę czynność dla drugiej strony pojazdu.
- Zainstaluj wspornik oświetlenia, wykorzystując śruby wykręcone w poprzednim kroku.

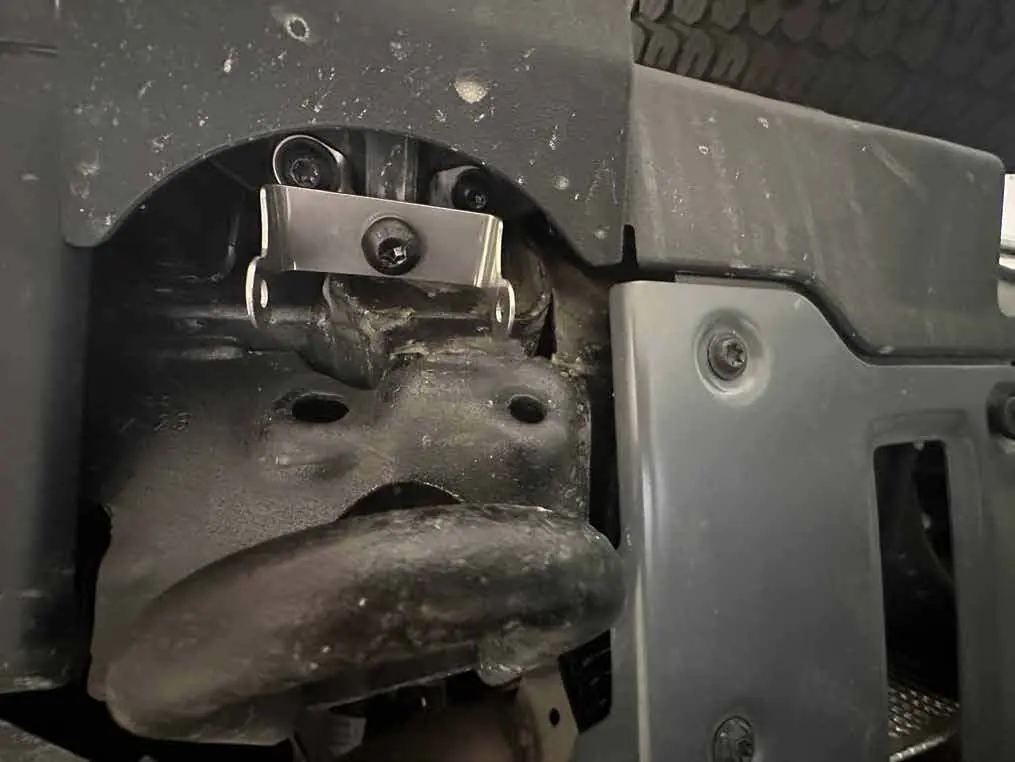

- Przymocuj wspornik oświetlenia za pomocą dostarczonej śruby M8, a następnie zamontuj samo oświetlenie.
Zalecenia dotyczące oświetlenia
Wspornik jest kompatybilny z większością lamp o wymiarach 2 na 3 cale. Producent rekomenduje użycie lamp Baja Designs S2 Sport (wersja z soczewką clear part # 547806 lub amber part # 547816).
Wytyczne użytkowania i bezpieczeństwo
- Maksymalne obciążenie wynosi 250 funtów w terenie i 500 funtów na drodze, jednak zawsze należy przestrzegać limitów obciążenia zalecanych przez producenta pojazdu.
- Regularnie sprawdzaj dokręcenie wszystkich śrub, pokręteł i zamków przed każdą podróżą.
- Szybka jazda w terenie może spowodować uszkodzenie bagażnika i pojazdu; uszkodzenia wynikające z nadmiernej prędkości nie podlegają gwarancji.
- Wszystkie zamki należy okresowo smarować grafitem lub suchym smarem.
Kontakt serwisowy
W przypadku pytań dotyczących gwarancji lub problemów z produktem, prosimy o kontakt z działem obsługi klienta Leitner Designs pod numerem 949-395-3049 lub adresem e-mail [email protected].
Informacje o producencie
Leitner Designs
Praktyczna pomoc
Typowe problemy
Uszkodzenia bagażnika lub pojazdu
Unikaj szybkiej jazdy w terenie, nawet przy lekkim ładunku, aby zapobiec uszkodzeniom mechanicznym.
Problemy z działaniem zamków
Okresowo obracaj i smaruj zamki grafitem lub suchym smarem, aby zapewnić ich płynne działanie.
Niewłaściwe dopasowanie akcesoriów
Zawsze sprawdzaj aktualny przewodnik dopasowania (Fit Guide) przy zakupie nowego pojazdu.
Przed użyciem
- Sprawdź, czy wszystkie pokrętła, śruby i zamki są mocno dokręcone.
- Upewnij się, że ładunek nie przekracza limitów producenta pojazdu.
- Sprawdź, czy długie ładunki są zabezpieczone z przodu i z tyłu pojazdu.
- Upewnij się, że posiadasz klucze Torx T30 i T40.
- Sprawdź, czy oświetlenie jest kompatybilne z wymiarami wspornika (2x3 cale).
Ilustracje i schematy

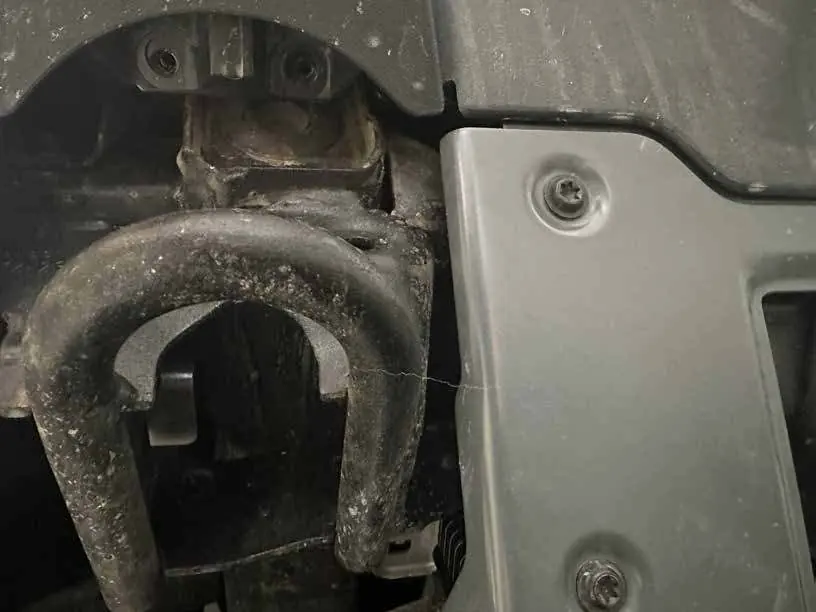

- Strona 3 pokazuje lokalizację śrub M6 pod hakami holowniczymi.

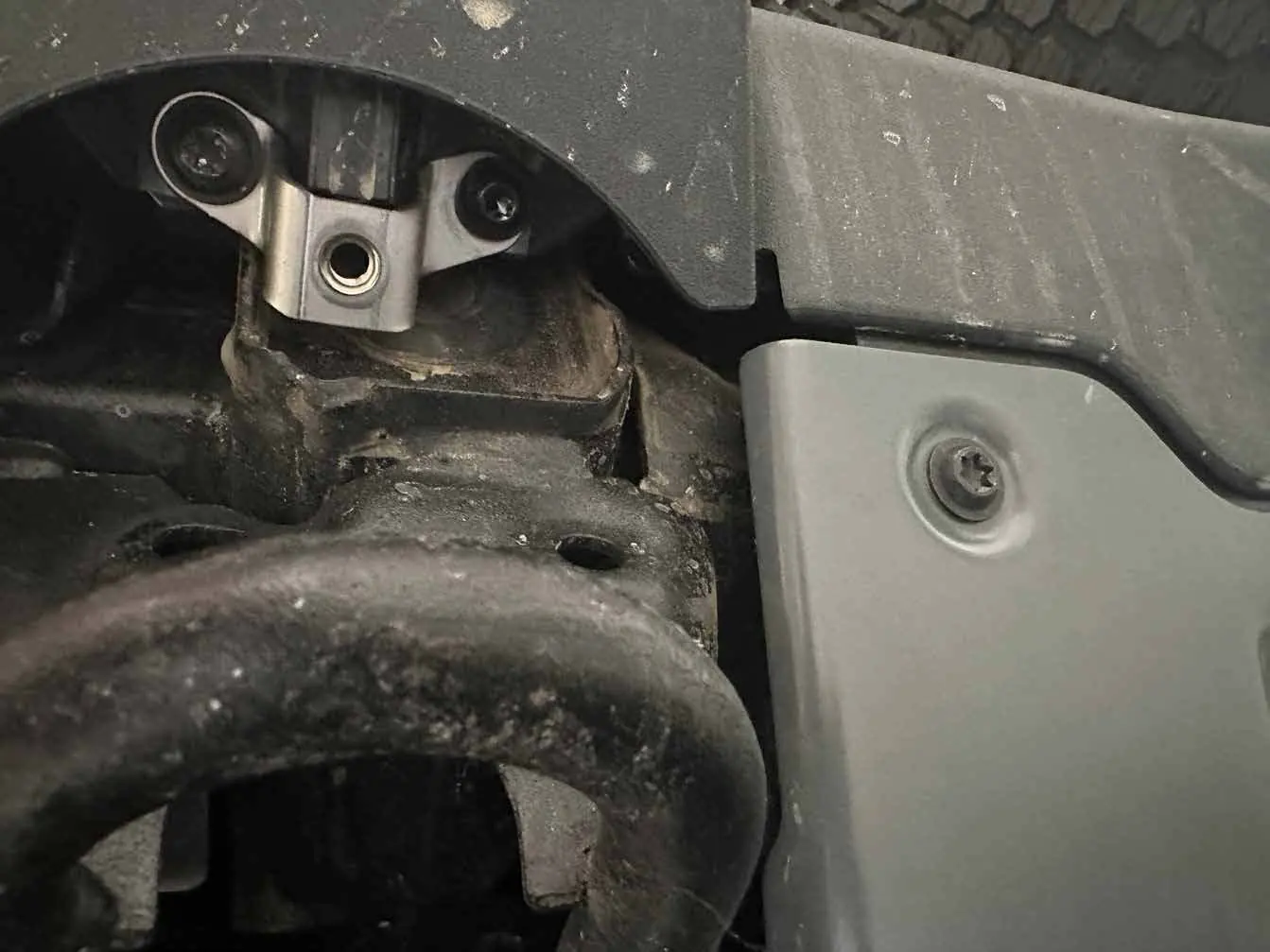

- Strona 4 przedstawia sposób przyłożenia wspornika do punktów montażowych.

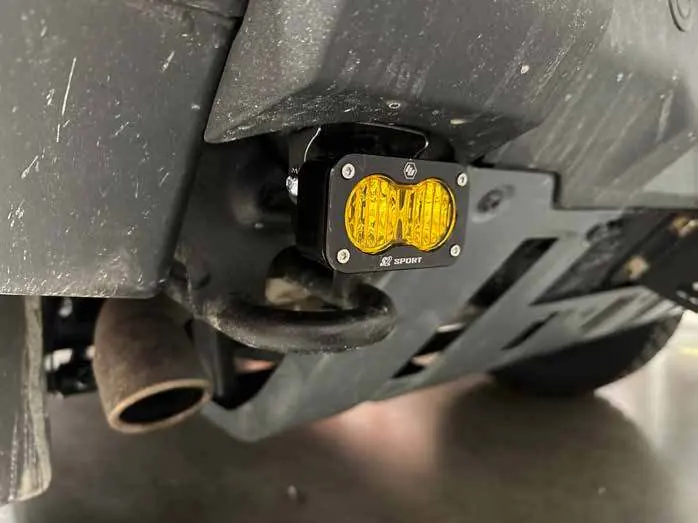

- Strona 5 pokazuje gotowy montaż wspornika oraz przykładową zamontowaną lampę.
Zgodność modelu
- Wspornik pasuje do większości lamp o wymiarach 2x3 cale.
- Zalecane modele: Baja Designs S2 Sport (part # 547806 lub 547816).
