Instrukcja montażu panelu Leitner 00-HBA-1823 ACS Forged Headbanger
Kompletny przewodnik instalacji panelu ACS Forged Headbanger dla systemów bagażnikowych Leitner. Zawiera instrukcje montażu, specyfikację sprzętu, wytyczne dotyczące obciążenia oraz zasady bezpieczeństwa.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcję montażu panelu ACS Forged Headbanger (numer części 00-HBA-1823). Instalacja zajmuje około 1 godziny i wymaga podstawowej wiedzy z zakresu obsługi narzędzi ręcznych. Przed przystąpieniem do prac należy przygotować miękkie podłoże (koc lub dywan), aby uniknąć zarysowań elementów.
Wymagane narzędzia
- Klucz dynamometryczny
- Nasadka typu Torx T40
- Klucz 13 mm
Montaż i instalacja
Proces instalacji składa się z kilku kluczowych etapów:

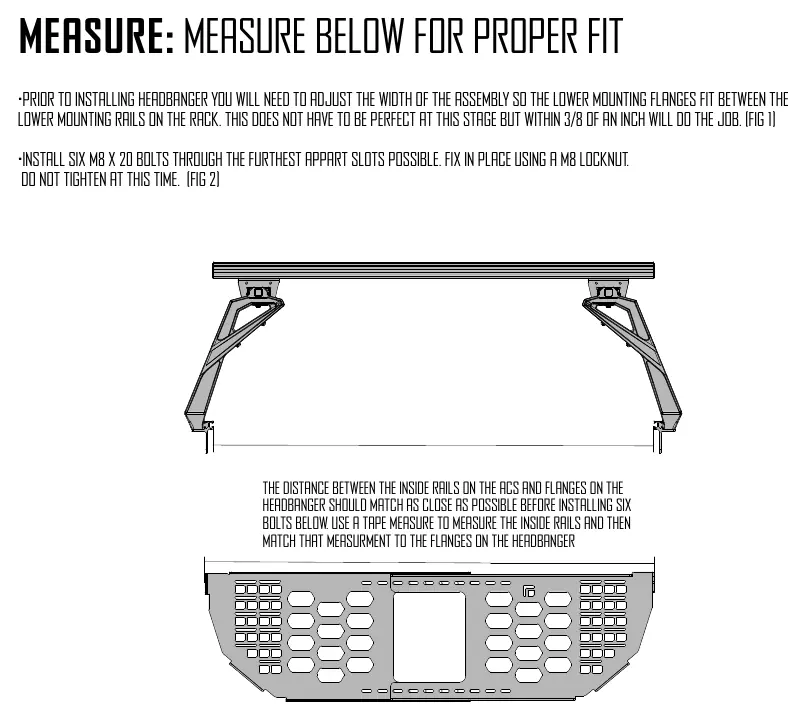

- Dopasowanie szerokości: Przed montażem należy wyregulować szerokość panelu tak, aby dolne kołnierze montażowe pasowały między szyny bagażnika (tolerancja do 3/8 cala).
- Wstępne mocowanie: Zainstaluj sześć śrub M8x20 w najdalej wysuniętych otworach, zabezpieczając je nakrętkami M8. Nie dokręcaj ich całkowicie na tym etapie.
- Mocowanie do szyn: Wsuń śruby typu Traklok w dolną szynę bagażnika po obu stronach.
- Demontaż śrub fabrycznych: Usuń dwie śruby z wewnętrznej strony wsporników bagażnika. Jeśli są to śruby imbusowe 5 mm, zaleca się ich wymianę na dołączone śruby Torx M8x14.
- Zabezpieczenie: Dokręć cztery śruby M8x14, a następnie dokręć elementy mocujące Traklok. Upewnij się, że nakrętki Traklok obróciły się prawidłowo pod krawędź profilu aluminiowego.
- Finalne dokręcenie: Dokręć wszystkie 6 śrub montażowych przy użyciu klucza Torx T40 i klucza 13 mm.
Wytyczne użytkowania i bezpieczeństwo
- Limit obciążenia: Maksymalne obciążenie wynosi 75 funtów (ok. 34 kg), jednak zawsze obowiązuje niższy limit określony przez producenta pojazdu.
- Konserwacja: Regularnie sprawdzaj dokręcenie wszystkich śrub, pokręteł i zamków. Zamki należy okresowo smarować grafitem lub smarem suchym.
- Bezpieczeństwo: Nigdy nie prowadź pojazdu z otwartymi lub niezablokowanymi elementami bagażnika. Długie ładunki muszą być zabezpieczone z przodu i z tyłu pojazdu.
Kontakt serwisowy
W przypadku pytań lub problemów gwarancyjnych prosimy o kontakt z działem obsługi klienta Leitner Designs pod numerem telefonu 949-395-3049 lub adresem e-mail [email protected].
Informacje o producencie
Leitner Designs
Praktyczna pomoc
Typowe problemy
Nakrętka Traklok nie trzyma się szyny
Upewnij się, że nakrętka obróciła się o 90 stopni i zablokowała pod krawędzią profilu aluminiowego.
Uszkodzenia lakieru podczas montażu
Zawsze rozkładaj koc lub dywan pod miejscem pracy, aby chronić części przed zarysowaniem.
Trudności z dopasowaniem szerokości
Użyj taśmy mierniczej, aby zmierzyć rozstaw szyn bagażnika i dopasować do nich kołnierze panelu przed ostatecznym dokręceniem.
Przed użyciem
- Sprawdź, czy wszystkie śruby i pokrętła są mocno dokręcone.
- Upewnij się, że zamki działają płynnie (w razie potrzeby użyj smaru suchego).
- Zweryfikuj, czy całkowita masa ładunku nie przekracza limitu producenta pojazdu.
- Upewnij się, że długie przedmioty są zabezpieczone pasami z przodu i z tyłu.
- Sprawdź, czy wysokość ładunku nie ogranicza przejazdu pod niskimi obiektami.
Parametry w praktyce
- Moment dokręcania śrub 8mm
- 16 ft-lb (ok. 21.7 Nm) – nie przekraczaj tej wartości, aby uniknąć uszkodzeń.
- Czas instalacji
- Około 1 godzina przy użyciu podstawowych narzędzi ręcznych.
- Maksymalne obciążenie
- 75 funtów (34 kg) – limit ten jest nadrzędny wobec zaleceń producenta pojazdu.
