Instrukcja obsługi systemu bagażnikowego Leitner 00-GTA-1844 Gate Keeper
Szybki przewodnik instalacji i użytkowania systemu Gate Keeper dla bagażników Leitner. Zawiera instrukcje montażu, regulacji, specyfikacje momentów dokręcania oraz wytyczne dotyczące bezpiecznego obciążenia.
Spis treści
Najważniejsze informacje z instrukcji
System Gate Keeper jest przeznaczony do montażu na bagażnikach Leitner ACS Forged. Przed przystąpieniem do instalacji należy upewnić się, że bagażnik jest prawidłowo wypoziomowany i ustawiony pod kątem prostym. Zaleca się pracę w dwie osoby. Należy bezwzględnie przestrzegać momentów dokręcania śrub: 16 ft-lb dla śrub 8 mm oraz 10 ft-lb dla śrub 6 mm.
Wymagane narzędzia
- Klucz dynamometryczny
- Klucz nasadowy Torx T30 i T40
- Klucz płaski 10 mm i 13 mm
- Miarka
Przygotowanie i instalacja
Przed montażem należy zabezpieczyć powierzchnię roboczą (np. kocem), aby uniknąć zarysowań. Sprawdź, czy bagażnik jest ustawiony prostopadle, mierząc odległość między wewnętrznymi szynami T-slot na tylnej części bagażnika. Od tej wartości należy odjąć 14,25 cala, aby uzyskać pożądaną szerokość górnych belek.
Montaż wsporników
Zdemontuj odpowiednie śruby z bagażnika zgodnie z instrukcją. W zależności od modelu bagażnika (np. Toyota Tacoma lub wersje No Drill/No Slide), użyj dostarczonych podkładek dystansowych (krótkich lub długich) podczas przykręcania wsporników montażowych za pomocą śrub M8x25 i M8x50.
Montaż Gate Keeper
Zamontuj zatrzaski blokujące na dolnych szynach, upewniając się, że nacięcia na wspornikach pokrywają się z końcami szyn. Następnie zamontuj panele Gate Keeper do wsporników, używając śrub M6x20 i nakrętek kołnierzowych. Dokręć je wstępnie tak, aby umożliwić regulację położenia paneli.
Regulacja i konserwacja
Wyreguluj położenie paneli tak, aby zapadki blokujące w pełni wchodziły w zatrzaski bez ocierania. Po ustawieniu dokręć wszystkie śruby zgodnie z zalecanymi momentami obrotowymi. Gumowe ograniczniki można regulować, luzując nakrętkę zabezpieczającą (jam nut) kluczem 10 mm, aby uzyskać optymalny docisk zatrzasku.
Wytyczne użytkowania
- Maksymalne obciążenie: 150 lbs w terenie, 300 lbs na drodze utwardzonej (zawsze przestrzegaj limitów producenta pojazdu).
- Regularnie sprawdzaj dokręcenie wszystkich śrub, pokręteł i zamków.
- Zamki należy okresowo smarować grafitem lub suchym smarem.
- Długie ładunki muszą być zabezpieczone pasami z przodu i z tyłu pojazdu.
Informacje o producencie
Leitner Designs
Praktyczna pomoc
Typowe problemy
Zatrzask nie zamyka się płynnie lub ociera.
Wyreguluj położenie paneli Gate Keeper w poziomie, korzystając z otworów montażowych, lub dostosuj gumowy ogranicznik, luzując nakrętkę zabezpieczającą.
Bagażnik nie jest ustawiony prostopadle.

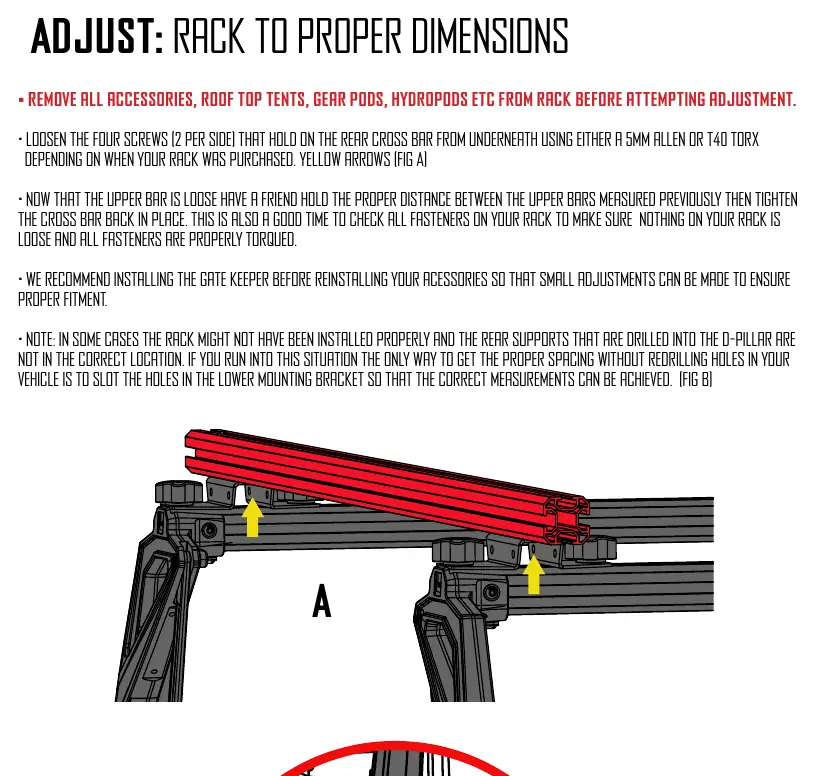

Poluzuj śruby tylnej poprzeczki (5 mm imbus lub T40), ustaw odpowiednią szerokość między górnymi belkami i dokręć ponownie.
Przed użyciem
- Sprawdź, czy wszystkie śruby i pokrętła są dokręcone.
- Upewnij się, że ładunek nie przekracza limitów wagowych (150/300 lbs).
- Sprawdź, czy zamki działają płynnie (w razie potrzeby użyj suchego smaru).
- Upewnij się, że długie ładunki są zabezpieczone pasami do punktów mocowania pojazdu.
Parametry w praktyce
- Moment dokręcania śrub 8 mm
- 16 ft-lb
- Moment dokręcania śrub 6 mm
- 10 ft-lb
- Czas instalacji
- Około 1 godzina
Ilustracje i schematy
- Strona 3: Przegląd elementów zestawu (panele, wsporniki, zatrzaski).
- Strona 4: Wykaz osprzętu (śruby, nakrętki, podkładki dystansowe).
- Strona 5: Metoda pomiaru prostopadłości bagażnika.
- Strona 8: Schemat montażu wsporników z użyciem podkładek dystansowych.
Zgodność modelu
- Wymaga bagażnika Leitner ACS Forged.
- Toyota Tacoma oraz wersje No Drill/No Slide wymagają użycia długich podkładek dystansowych.
- Wsporniki z dodatkowym prętem wspierającym wymagają krótkich podkładek dystansowych.
