Instrukcja montażu belek bagażnika dachowego Leitner Ineos Grenadier
Kompletny przewodnik instalacji belek bagażnika dachowego Leitner dla modelu Ineos Grenadier. Zawiera listę wymaganych narzędzi, kroki montażu, wytyczne dotyczące obciążenia oraz zasady bezpieczeństwa.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu belek bagażnika dachowego Leitner w pojeździe Ineos Grenadier. Przed przystąpieniem do prac należy przygotować odpowiednie narzędzia i zapewnić czyste miejsce pracy, aby uniknąć zarysowań elementów. Zaleca się pomoc drugiej osoby przy montażu. Należy bezwzględnie przestrzegać limitów obciążenia: 150 funtów (ok. 68 kg) w terenie oraz 300 funtów (ok. 136 kg) na drodze utwardzonej, pamiętając, że limit producenta pojazdu jest zawsze nadrzędny.
Wymagane narzędzia
- Klucz dynamometryczny
- Nasadka Torx T30
- Klucz 13 mm
- Klucz imbusowy 3 mm

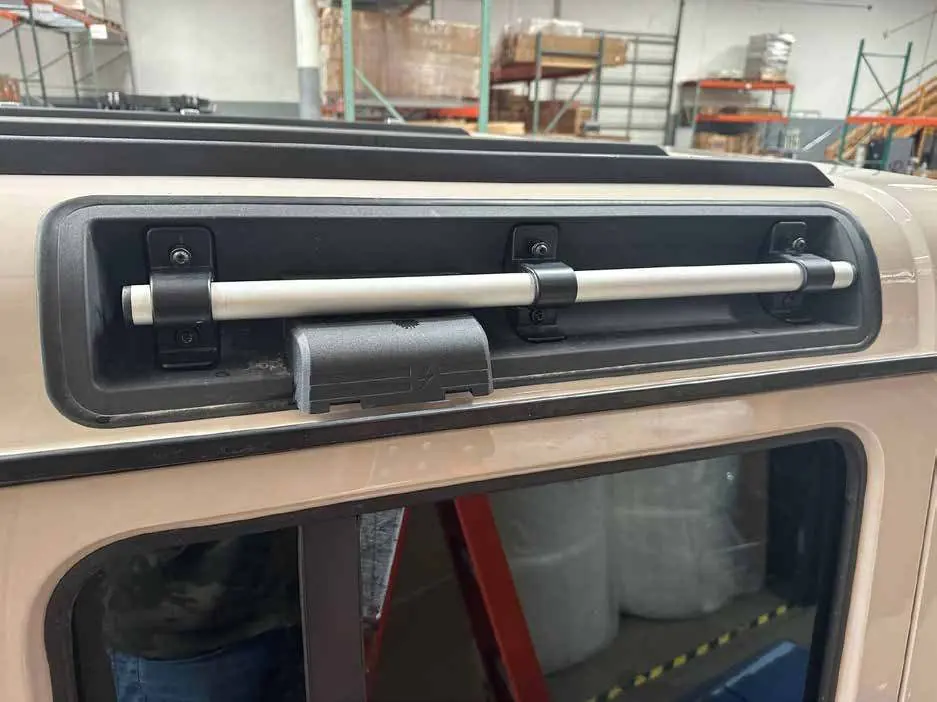

Demontaż fabrycznych uchwytów
Należy usunąć wszystkie fabryczne uchwyty poręczy za pomocą klucza T30. Łącznie do odkręcenia jest 12 uchwytów mocowanych za pomocą 24 śrub.

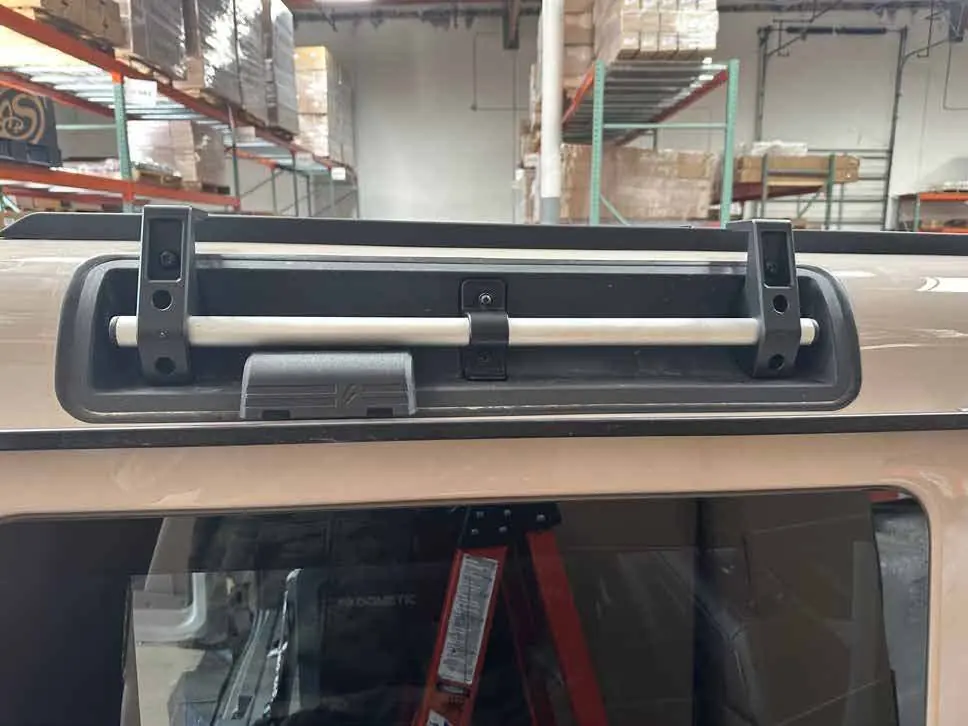

Montaż wsporników

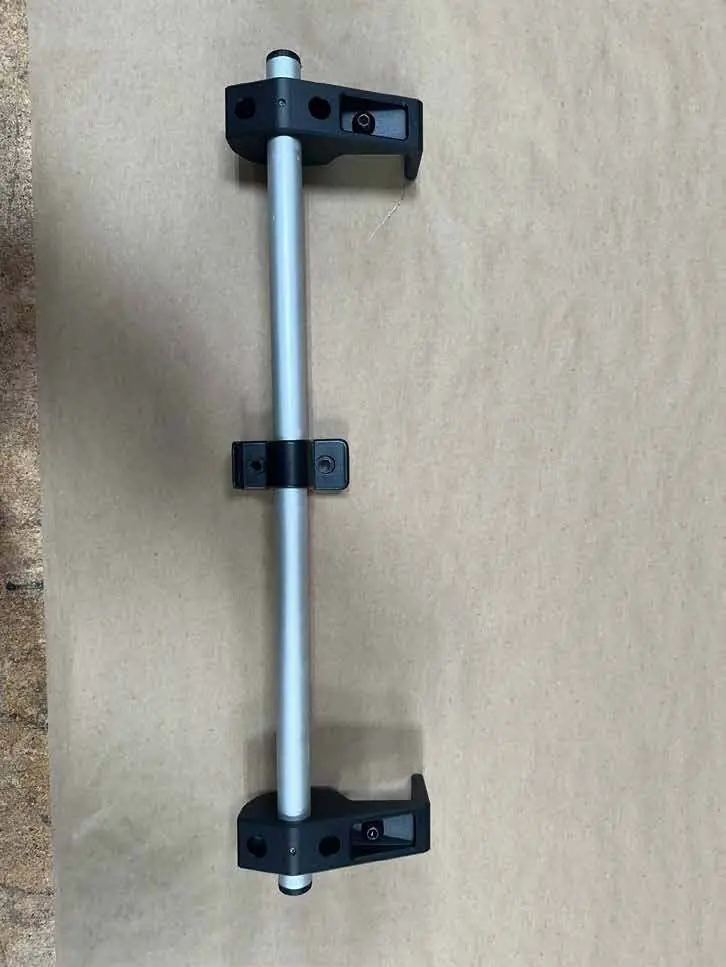

Zamontuj wsporniki Leitner w miejsce fabrycznych uchwytów. Upewnij się, że wypustka na środkowym fabrycznym wsporniku jest skierowana w dół. Do wszystkich fabrycznych śrub M6 należy użyć dołączonego niebieskiego kleju do gwintów. Śruby 6 mm należy dokręcić z momentem 10 ft-lb (13 Nm), a śruby ustalające 5 mm dokręcić kluczem imbusowym 3 mm.

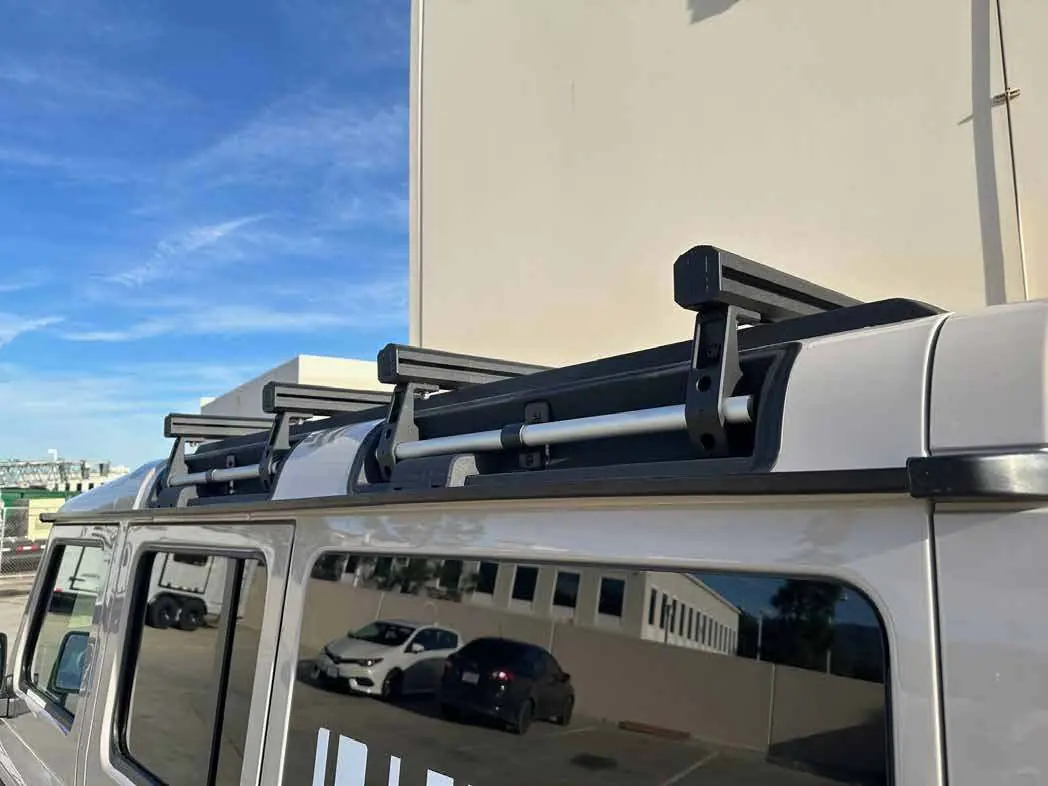

Montaż belek
Wsuń po dwie śruby typu T-bolt w szynę każdej belki. Ustaw belki centralnie względem pojazdu i dokręć nakrętki zabezpieczające M8 z momentem 16 ft-lb (ok. 22 Nm) przy użyciu klucza 13 mm. Na koniec wciśnij gumową listwę ochronną w górny kanał belki (można użyć płynu do szyb jako lubrykantu) i zamontuj zaślepki końcowe.
Zasady bezpieczeństwa i konserwacja
Przed każdą podróżą należy sprawdzić dokręcenie wszystkich śrub, pokręteł i zamków. Należy regularnie kontrolować stan techniczny pod kątem korozji i zużycia. Zamki należy okresowo smarować grafitem lub suchym smarem. W przypadku przewożenia długich ładunków (kajaki, deski, drewno), należy je dodatkowo zabezpieczyć pasami do zderzaków lub haków holowniczych pojazdu.
Informacje o producencie
Leitner Designs
Praktyczna pomoc
Typowe problemy
Trudności z wsunięciem gumowej listwy w kanał belki
Użyj płynu do mycia szyb (Windex) jako lubrykantu, aby ułatwić montaż.
Uszkodzenia bagażnika lub pojazdu podczas jazdy
Unikaj szybkiej jazdy w terenie z obciążeniem; uszkodzenia wynikające z nadmiernej prędkości lub niewłaściwego użytkowania nie podlegają gwarancji.
Przed użyciem
- Sprawdź, czy wszystkie śruby, pokrętła i zamki są mocno dokręcone.
- Upewnij się, że nie przekraczasz maksymalnego dopuszczalnego obciążenia (150# off-road / 300# on-road).
- Sprawdź, czy ładunek nie wystaje w sposób niezgodny z lokalnymi przepisami.
- Upewnij się, że wszystkie długie ładunki są zabezpieczone z przodu i z tyłu pojazdu.
- Sprawdź, czy zamki działają płynnie (w razie potrzeby użyj suchego smaru).
Parametry w praktyce
- Moment dokręcania śrub 8 mm
- 16 ft-lb (ok. 22 Nm) - kluczowe dla bezpieczeństwa połączenia.
- Moment dokręcania śrub 6 mm
- 10 ft-lb (13 Nm) - wymagane użycie kleju do gwintów.
- Czas instalacji
- Około 1 godzina przy podstawowej znajomości narzędzi ręcznych.
Ilustracje i schematy
- Schemat montażu pokazuje kolejność: wspornik -> belka -> śruba T-bolt -> nakrętka zabezpieczająca.
- Zdjęcia instruktażowe wskazują na konieczność orientacji wypustek fabrycznych wsporników w dół.
Zgodność modelu
- Produkt przeznaczony dla modelu Ineos Grenadier.
- Maksymalna liczba belek: 6.
- W przypadku montażu namiotu dachowego, belki powinny być rozstawione jak najszerzej.
