Instrukcja obsługi czujnika ruchu Casambi BLE 0-10V
Szybki przewodnik po instalacji i konfiguracji sufitowego czujnika ruchu Casambi BLE 0-10V. Dowiedz się, jak podłączyć urządzenie, zarządzać strefami detekcji i unikać błędów montażowych.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Czujnik Casambi BLE 0-10V to sufitowe urządzenie integrujące funkcje detekcji obecności, zbierania światła dziennego oraz sterowania oświetleniem w sieci mesh. Urządzenie jest przeznaczone do zastosowań wewnętrznych, takich jak biura, sale konferencyjne czy obiekty handlowe. Przed przystąpieniem do instalacji należy bezwzględnie odłączyć zasilanie.
Opis urządzenia i elementy zestawu
Urządzenie składa się z modułu czujnika z wbudowaną technologią Casambi oraz wymiennych masek soczewki, które pozwalają na dostosowanie pola detekcji (np. tryb korytarzowy lub półkolisty). Obudowa wykonana jest z materiału trudnopalnego ABS.
Montaż i podłączenie
Instalacja wymaga podłączenia przewodów zgodnie z poniższym schematem:
- L (wejście): czarny, 18 AWG
- N (wejście): biały, 18 AWG
- L' (wyjście): czerwony, 18 AWG
- Dim+ (wyjście): fioletowy, 22 AWG
- Dim- (wyjście): różowy, 22 AWG
Długość odizolowania przewodów powinna wynosić 10 mm. Urządzenie obsługuje maksymalnie 10 sterowników 0-10V przy obciążeniu magistrali 20mA.
Zasady bezpieczeństwa i instalacji
- Nie instalować urządzenia pod napięciem.
- Unikać montażu w pobliżu źródeł ciepła, wentylatorów, klimatyzatorów oraz w miejscach narażonych na wilgoć.
- Nie kierować czujnika bezpośrednio na okna, drzwi szklane ani źródła silnego światła.
- Unikać instalacji w pobliżu dużych, poruszających się obiektów, które mogą powodować fałszywe alarmy.
- Zapewnić stabilne zamocowanie przewodów w zaciskach.
Dane techniczne
- Napięcie pracy: 100-277VAC 50/60Hz
- Pobór mocy w trybie czuwania: poniżej 0.5W
- Obciążalność przekaźnika: rezystancyjne 10A, pojemnościowe 8A, indukcyjne 7A
- Zasięg radiowy: 50m w otwartej przestrzeni (2.4GHz ISM)
- Temperatura pracy: -10 do +50 stopni Celsjusza
- Klasa ochrony: IP20, Klasa II
Informacje o producencie
Casambi
Praktyczna pomoc
Typowe problemy
Fałszywe alarmy (niepożądane włączanie światła)
Sprawdź, czy czujnik nie znajduje się w pobliżu źródeł ciepła, wentylacji, okien lub dużych poruszających się obiektów.
Brak reakcji na ruch
Upewnij się, że czujnik nie jest zasłonięty przez meble, rośliny lub inne przeszkody w zasięgu detekcji.
Przed użyciem
- Odłącz zasilanie przed rozpoczęciem prac instalacyjnych.
- Sprawdź, czy napięcie sieciowe mieści się w zakresie 100-277VAC.
- Upewnij się, że przewody są poprawnie odizolowane (10 mm).
- Wybierz odpowiednią maskę soczewki dla danego zastosowania (korytarz/półkole).
- Zweryfikuj, czy w pobliżu nie ma źródeł silnego światła skierowanych na czujnik.
Parametry w praktyce
- Max. 10A (Rezystancyjne)
- Maksymalne dopuszczalne obciążenie przekaźnika dla urządzeń o charakterze rezystancyjnym.
Ilustracje i schematy
- Schemat połączeń pokazuje sposób wpięcia sterowników 0-10V do wyjść Dim+ i Dim-.

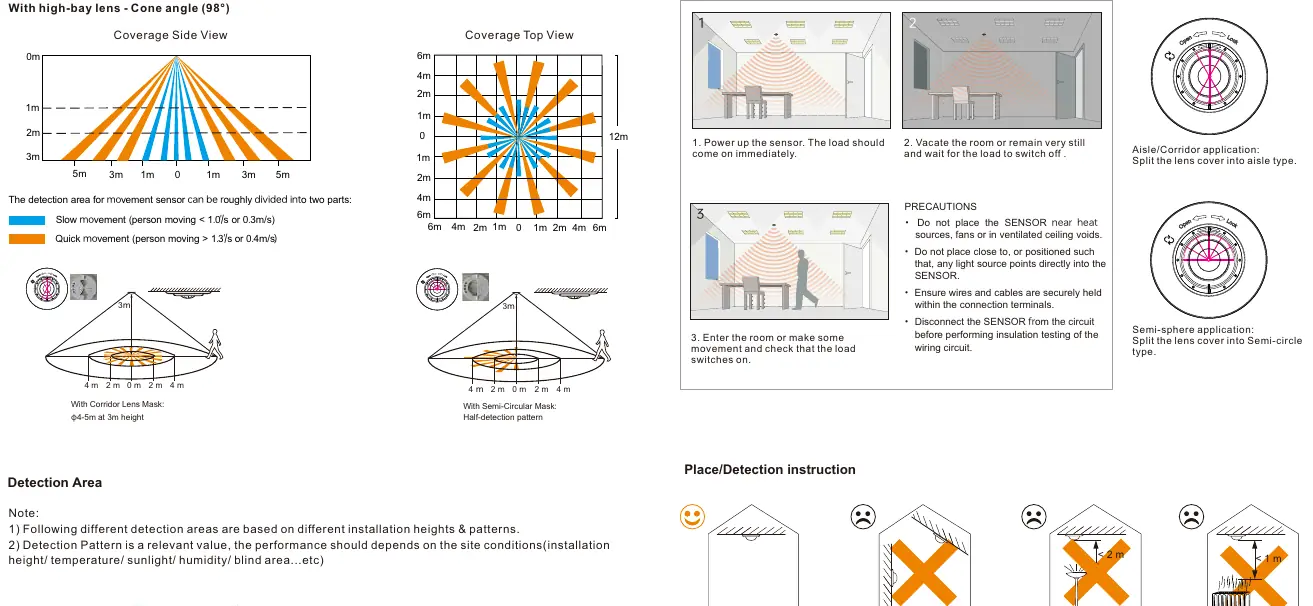

- Wykresy pola detekcji (Side/Top View) ilustrują zasięg czujnika w zależności od wysokości montażu (do 6m dla standardowych zastosowań).
Zgodność modelu
- Wymaga sterowników oświetlenia typu 0-10V.
- Obsługuje maksymalnie 10 sterowników 0-10V na magistrali.
