SIIG 04-1419A Podwójny uchwyt biurkowy do monitorów
Instrukcja montażu i konfiguracji podwójnego uchwytu biurkowego SIIG 04-1419A dla monitorów do 32 cali. Dowiedz się, jak bezpiecznie zamontować ramię, wyregulować napięcie i zarządzać kablami.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
SIIG 04-1419A to profesjonalny podwójny uchwyt biurkowy zaprojektowany dla monitorów o przekątnej do 32 cali. Solidna konstrukcja zapewnia stabilność oraz możliwość pełnej regulacji położenia ekranów, co pozwala na optymalizację przestrzeni roboczej i poprawę ergonomii pracy. Uchwyt wspiera standardy montażowe VESA 75x75mm oraz 100x100mm.
Instalacja i montaż
Proces instalacji rozpoczyna się od zamontowania zacisku do blatu biurka. Uchwyt jest kompatybilny z blatami o grubości od 18 do 57 mm. Po zabezpieczeniu podstawy, należy zainstalować ramiona na słupku centralnym, używając dołączonych narzędzi. Kolejnym krokiem jest przymocowanie płyt VESA do tylnej części monitorów. Należy upewnić się, że strzałka na płytce VESA skierowana jest w dół podczas montażu. Po przygotowaniu monitorów, zawiesza się je na ramionach uchwytu, upewniając się, że mechanizm blokujący jest poprawnie zatrzaśnięty.
Regulacja i obsługa
Po zamontowaniu monitorów kluczowe jest dostosowanie napięcia sprężyny gazowej, aby ramię mogło utrzymać ciężar ekranu. Użyj klucza imbusowego, aby zwiększyć lub zmniejszyć napięcie w zależności od wagi monitora (zakres obsługiwany: 2 kg do 9 kg na ramię). Dodatkowo, użytkownik może regulować kąt nachylenia (tilt) oraz rotację ekranu. Należy zachować ostrożność podczas regulacji śrub, aby nie poluzować ich całkowicie, co mogłoby doprowadzić do niekontrolowanego opadnięcia monitora.
Zarządzanie kablami i konserwacja
Uchwyt wyposażony jest w zintegrowany system zarządzania kablami, który pozwala na estetyczne ukrycie przewodów wewnątrz ramion. Regularna konserwacja polega na sprawdzaniu dokręcenia wszystkich śrub oraz czyszczeniu elementów uchwytu miękką, suchą szmatką. Nie należy stosować agresywnych środków chemicznych. W przypadku zauważenia luzów w konstrukcji, należy niezwłocznie dokręcić elementy mocujące, aby zapewnić bezpieczeństwo użytkowania.
Bezpieczeństwo
Zawsze upewnij się, że biurko jest w stanie utrzymać łączną wagę uchwytu oraz monitorów. Nie przekraczaj maksymalnego dopuszczalnego obciążenia. Podczas montażu i regulacji należy zachować ostrożność, aby nie przytrzasnąć palców w ruchomych częściach ramienia. W przypadku jakichkolwiek wątpliwości dotyczących stabilności montażu, należy przerwać pracę i sprawdzić poprawność dokręcenia zacisku biurkowego.
Informacje o producencie
SIIG Inc
Praktyczna pomoc
Typowe problemy
Monitor opada po zamontowaniu na ramieniu
Zwiększ napięcie sprężyny gazowej za pomocą klucza imbusowego zgodnie z oznaczeniami na ramieniu.
Monitor nie trzyma ustawionego kąta nachylenia
Dokręć śrubę regulacyjną nachylenia (tilt) znajdującą się przy głowicy VESA.
Przed użyciem
- Sprawdź grubość blatu (musi mieścić się w zakresie 18-57 mm).
- Upewnij się, że waga monitora mieści się w przedziale 2-9 kg.
- Zweryfikuj standard VESA monitora (75x75 lub 100x100 mm).
- Przygotuj klucze imbusowe dołączone do zestawu.
- Sprawdź stabilność krawędzi biurka.
Parametry w praktyce
- T (Grubość blatu)
- Dopuszczalna grubość blatu biurka dla montażu zaciskowego.
Ilustracje i schematy

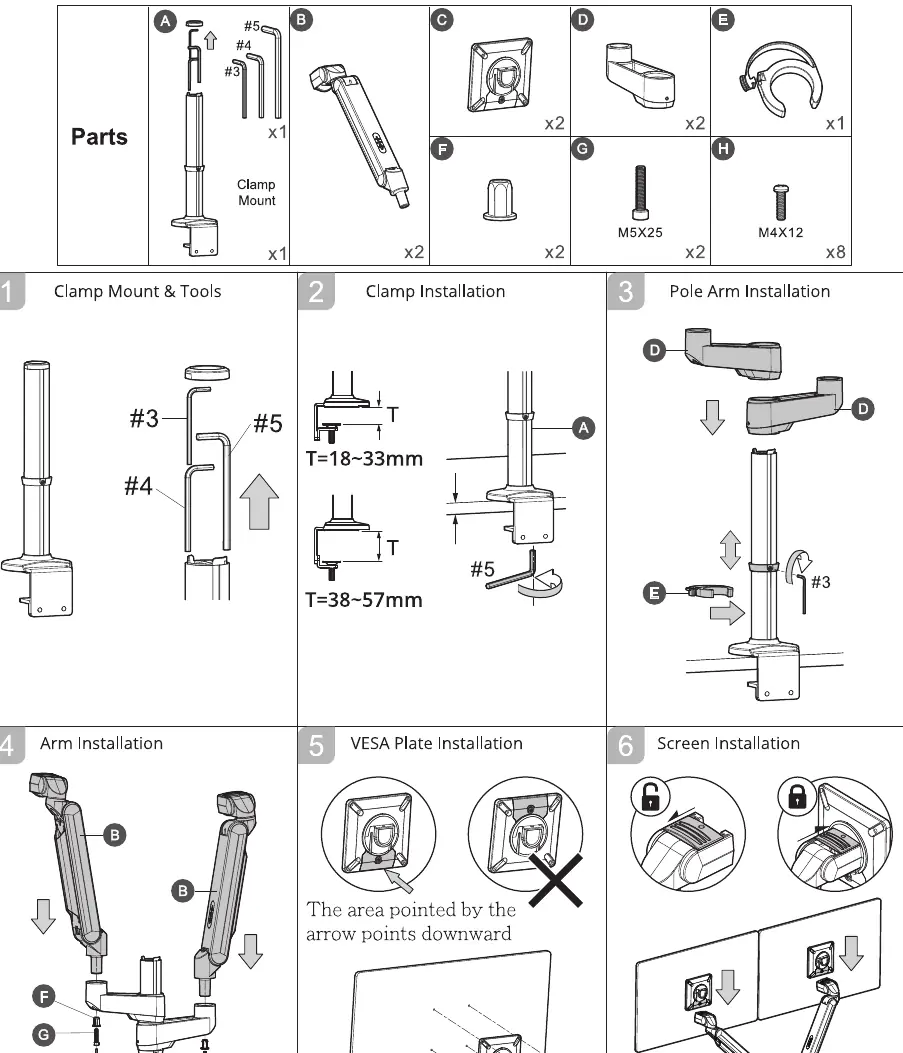

- Strona 1 pokazuje krok po kroku montaż zacisku, ramion oraz sposób zawieszenia monitora.

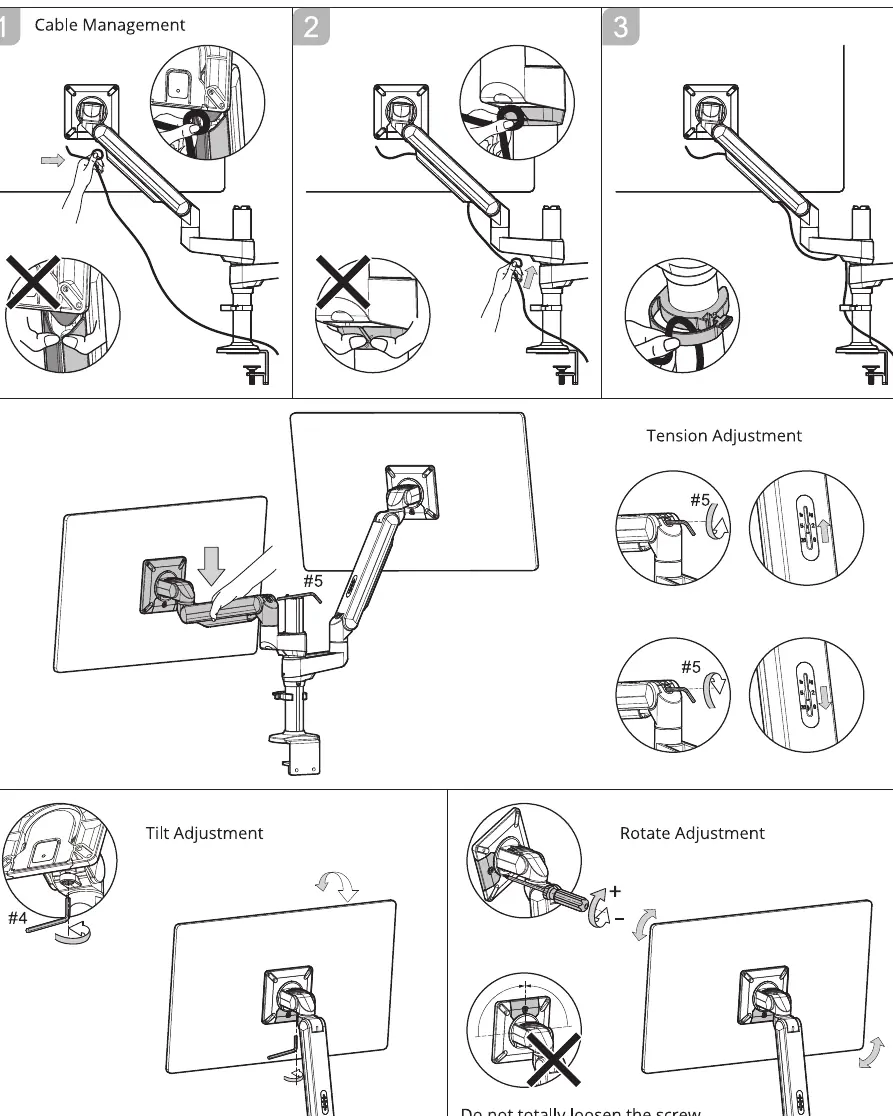

- Strona 2 ilustruje proces prowadzenia kabli wewnątrz osłon ramion.
- Strona 2 przedstawia punkty regulacji napięcia sprężyny, nachylenia oraz rotacji ekranu.
Zgodność modelu
- Kompatybilny z monitorami do 32 cali.
- Wymaga standardu VESA 75x75 lub 100x100 mm.
