SIIG 04-1419A Uchwyt biurkowy na dwa monitory
Instrukcja montażu i konfiguracji uchwytu biurkowego SIIG 04-1419A dla dwóch monitorów do 32 cali. Dowiedz się, jak poprawnie zamontować ramię, wyregulować napięcie i zarządzać kablami.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
SIIG 04-1419A to profesjonalny uchwyt biurkowy przeznaczony do montażu dwóch monitorów o przekątnej ekranu do 32 cali. Konstrukcja zapewnia dużą elastyczność w ustawieniu stanowiska pracy, umożliwiając optymalne dopasowanie wysokości, kąta nachylenia oraz rotacji ekranów. Uchwyt został zaprojektowany z myślą o trwałości i estetyce, oferując zintegrowany system zarządzania kablami, który pozwala utrzymać porządek na biurku.
Instalacja i montaż

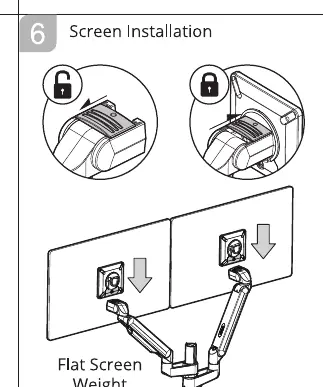

Proces instalacji rozpoczyna się od zamontowania zacisku do blatu biurka. Uchwyt obsługuje blaty o grubości od 18 do 57 mm, co zapewnia szeroką kompatybilność z większością standardowych mebli biurowych. Po zabezpieczeniu podstawy należy zamontować ramię na słupku centralnym, a następnie przymocować płyty VESA do tylnej części monitorów. Płyty są kompatybilne ze standardami 75x75 mm oraz 100x100 mm. Po zamocowaniu monitorów na ramionach, należy upewnić się, że mechanizm blokujący jest poprawnie zatrzaśnięty.
Regulacja i obsługa
Kluczowym elementem użytkowania uchwytu jest odpowiednia regulacja napięcia sprężyny gazowej. Za pomocą dołączonego klucza imbusowego można dostosować siłę oporu ramienia do wagi monitora, co pozwala na płynne ustawianie wysokości ekranu. Jeśli monitor opada, należy zwiększyć napięcie, natomiast jeśli samoczynnie unosi się do góry, należy je zmniejszyć. Dodatkowo użytkownik może regulować kąt nachylenia (tilt) oraz rotację ekranu, co pozwala na pracę w trybie poziomym lub pionowym. Należy zachować ostrożność podczas regulacji śrub, aby nie poluzować ich zbyt mocno, co mogłoby doprowadzić do niekontrolowanego przemieszczenia się monitora.
Zarządzanie kablami i konserwacja
Zintegrowany system prowadzenia przewodów pozwala na estetyczne ukrycie kabli wewnątrz ramion uchwytu. Należy upewnić się, że przewody mają odpowiedni zapas długości, aby nie uległy uszkodzeniu podczas pełnego zakresu ruchu ramion. Regularna konserwacja ogranicza się do sprawdzania dokręcenia wszystkich śrub montażowych oraz okresowego czyszczenia elementów uchwytu miękką szmatką. Nie należy stosować agresywnych środków chemicznych, które mogłyby uszkodzić powłokę lakierniczą urządzenia.
Informacje o producencie
SIIG Inc
Praktyczna pomoc
Typowe problemy
Monitor opada po zamontowaniu
Zwiększ napięcie sprężyny gazowej za pomocą klucza imbusowego zgodnie z oznaczeniem plus (+).
Monitor samoczynnie unosi się do góry
Zmniejsz napięcie sprężyny gazowej za pomocą klucza imbusowego zgodnie z oznaczeniem minus (-).
Przed użyciem
- Sprawdź grubość blatu biurka (musi mieścić się w zakresie 18-57 mm).
- Upewnij się, że waga monitora mieści się w przedziale 2-9 kg.
- Zweryfikuj rozstaw otworów VESA w monitorze (75x75 lub 100x100 mm).
- Przygotuj klucze imbusowe dołączone do zestawu.
- Upewnij się, że płyta VESA jest skierowana strzałką w dół.
Parametry w praktyce
- VESA 75x75 / 100x100
- Standard rozstawu śrub montażowych z tyłu monitora w milimetrach.
- Nośność 2-9 kg
- Dopuszczalny zakres wagi jednego monitora dla poprawnego działania sprężyny.
Ilustracje i schematy
- Schemat 1: Montaż zacisku do blatu o różnej grubości.
- Schemat 2: Prawidłowe prowadzenie kabli przez kanały w ramionach.
- Schemat 3: Regulacja napięcia sprężyny za pomocą śruby imbusowej.
Zgodność modelu
- Przeznaczony do monitorów o przekątnej do 32 cali.
- Kompatybilny z blatami o grubości 18-57 mm.
