Instrukcja montażu uchwytu ściennego Matchmaster 04MM-TB04L

Najważniejsze informacje z instrukcji

Uchwyt ścienny Matchmaster 04MM-TB04L jest przeznaczony do montażu telewizorów o wadze do 40 kg. Przed przystąpieniem do pracy należy upewnić się, że ściana jest w stanie utrzymać ciężar urządzenia. Produkt jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń. Należy regularnie (co najmniej co trzy miesiące) sprawdzać, czy wszystkie połączenia są dokręcone.

Elementy zestawu

Zestaw zawiera szynę ścienną, dwa wsporniki montażowe, zestaw śrub o różnych rozmiarach (M5, M6, M8), podkładki, tuleje dystansowe oraz kołki rozporowe do montażu w ścianach betonowych lub z cegły.

Montaż na ścianie

Proces montażu różni się w zależności od rodzaju ściany:

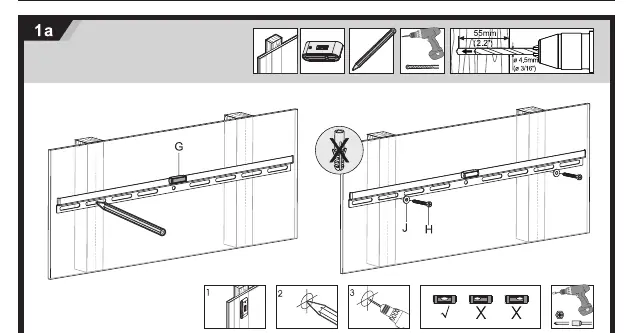

• Ściany drewniane: Użyj poziomicy, aby wyznaczyć miejsce montażu. Wywierć otwory o średnicy 4,5 mm i głębokości 55 mm. Przykręć szynę ścienną (G) za pomocą śrub (H) i podkładek (J).
• Ściany betonowe/murowane: Wyznacz miejsce montażu za pomocą poziomicy. Wywierć otwory o średnicy 10 mm i głębokości 60 mm. Włóż kołki rozporowe (I) i przykręć szynę ścienną (G) za pomocą śrub (H) i podkładek (J).

Montaż wsporników do telewizora

Wybierz odpowiednie śruby (A, B lub C) w zależności od gwintu w Twoim telewizorze. Użyj podkładek (D) oraz opcjonalnie tulei dystansowych (E, F), jeśli otwory montażowe w telewizorze są zagłębione lub wymagają wyrównania. Przykręć wsporniki do tylnej części obudowy telewizora.

Zawieszenie telewizora

Po zamontowaniu szyny na ścianie i wsporników na telewizorze, zawieś telewizor na szynie. Upewnij się, że wsporniki są prawidłowo osadzone na szynie, a następnie dokręć śruby zabezpieczające znajdujące się na dole wsporników, aby zapobiec przypadkowemu zsunięciu się urządzenia.

Bezpieczeństwo

Nie przekraczaj maksymalnego obciążenia 40 kg. Produkt zawiera małe elementy, które mogą stwarzać ryzyko zadławienia – trzymaj je z dala od dzieci. Montaż powinien być przeprowadzony przez wykwalifikowaną osobę.
