Instrukcja obsługi uchwytu ściennego do telewizora Matchmaster 04MM-TB17

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera wytyczne dotyczące bezpiecznego montażu uchwytu ściennego Matchmaster 04MM-TB17. Uchwyt przeznaczony jest do telewizorów o przekątnej ekranu od 32 do 55 cali i wadze nieprzekraczającej 50 kg. Przed przystąpieniem do instalacji należy upewnić się, że ściana jest w stanie utrzymać łączną wagę uchwytu oraz telewizora. Produkt przeznaczony jest wyłącznie do użytku wewnątrz pomieszczeń.

Elementy zestawu

W skład zestawu wchodzą:

• Główne ramię uchwytu (A)
• Szyny montażowe (B)
• Klucz imbusowy (C)
• Zestaw śrub montażowych (M-A do M-E) oraz podkładek i dystansów (M-F do M-H)
• Wkręty ścienne (W-A) oraz kołki rozporowe (W-B, W-C)

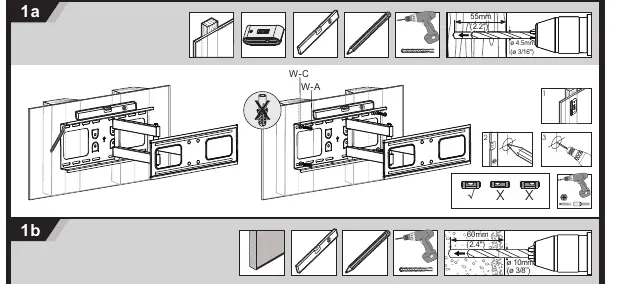

Montaż uchwytu na ścianie

Proces montażu różni się w zależności od rodzaju ściany:

• Ściany drewniane: Użyj wkrętów W-A, wiercąc otwory o średnicy 4,5 mm na głębokość 55 mm.
• Ściany betonowe/murowane: Użyj wkrętów W-A wraz z kołkami W-B i W-C, wiercąc otwory o średnicy 10 mm na głębokość 60 mm.

Zawsze używaj poziomicy, aby upewnić się, że płyta ścienna jest zamontowana prosto.

Montaż szyn do telewizora

Wybierz odpowiednie śruby (M-A do M-E) pasujące do otworów montażowych w Twoim telewizorze. Użyj podkładek (M-F) oraz opcjonalnie dystansów (M-G, M-H), jeśli tył telewizora jest nieregularny lub wklęsły. Upewnij się, że śruby są dokręcone, ale nie używaj nadmiernej siły, aby nie uszkodzić gwintów.

Regulacja i konserwacja

Po zawieszeniu telewizora na ramieniu, zabezpiecz go zgodnie z instrukcją. Uchwyt umożliwia regulację nachylenia w zakresie od +10° do -20° oraz obrót w poziomie o 180°. Konserwacja polega na sprawdzaniu stabilności połączeń śrubowych co najmniej raz na trzy miesiące.
