Instrukcja montażu uchwytu ściennego do telewizora Matchmaster 04MM-TB02X
Kompletny przewodnik instalacji uchwytu ściennego Matchmaster 04MM-TB02X. Dowiedz się, jak bezpiecznie zamontować uchwyt, dopasować standard VESA oraz wyregulować kąt nachylenia telewizora.
Spis treści
Najważniejsze informacje z instrukcji
Uchwyt Matchmaster 04MM-TB02X to uchwyt ścienny typu full-motion przeznaczony do telewizorów o maksymalnej wadze 30 kg. Przed przystąpieniem do montażu upewnij się, że ściana jest w stanie utrzymać łączny ciężar uchwytu i telewizora. Produkt przeznaczony jest wyłącznie do użytku wewnątrz pomieszczeń. Regularnie, co najmniej raz w miesiącu, sprawdzaj stabilność wszystkich połączeń śrubowych.
Elementy zestawu
W opakowaniu znajdują się:
- Główny korpus uchwytu (A)
- Ramiona montażowe (B, C)
- Zestaw śrub montażowych (M-A do M-E)
- Podkładki i dystanse (D5, D8, M-H, M-I)
- Wkręty ścienne i kołki rozporowe (W-A, W-B, W-C)
- Klucz imbusowy (F) oraz klucz płaski (G)
Montaż na ścianie
Proces montażu różni się w zależności od rodzaju ściany:
- Ściana betonowa/ceglana: Wywierć otwory o średnicy 10 mm i głębokości 60 mm. Użyj kołków rozporowych (W-B) oraz wkrętów (W-A) z podkładkami (W-C).
- Ściana drewniana: Wywierć otwory o średnicy 4,5 mm i głębokości 60 mm. Użyj wkrętów (W-A) z podkładkami (W-C).
Montaż telewizora
Uchwyt wspiera standardy VESA: 75x75, 100x100, 200x100, 200x200, 300x300 oraz 400x400. Wybierz odpowiednie śruby (M-A do M-E) pasujące do otworów montażowych w Twoim telewizorze. W razie potrzeby użyj dystansów (M-H, M-I), aby zapewnić stabilne przyleganie ramion do obudowy telewizora.
Regulacja i konserwacja
Po zawieszeniu telewizora na uchwycie, zabezpiecz go za pomocą elementu (E). Uchwyt umożliwia regulację nachylenia w zakresie +15° / -15°. Regularnie sprawdzaj, czy wszystkie śruby są dokręcone, aby uniknąć poluzowania konstrukcji w trakcie użytkowania.
Informacje o producencie
Matchmaster Communications Pty Ltd
Praktyczna pomoc
Typowe problemy
Telewizor nie przylega stabilnie do ramion uchwytu
Zastosuj odpowiednie dystanse (M-H lub M-I) pomiędzy ramieniem a obudową telewizora, aby zniwelować różnice w głębokości otworów montażowych.
Uchwyt jest niestabilny na ścianie
Upewnij się, że użyto właściwych kołków rozporowych dla danego typu ściany (beton vs drewno) i że otwory mają odpowiednią głębokość (60 mm).
Przed użyciem
- Sprawdź, czy waga telewizora nie przekracza 30 kg.
- Upewnij się, że ściana jest w stanie utrzymać ciężar urządzenia.
- Zweryfikuj rozstaw otworów VESA w telewizorze.
- Przygotuj wiertarkę, poziomnicę i ołówek.
- Sprawdź kompletność zestawu śrub i podkładek.
Ilustracje i schematy

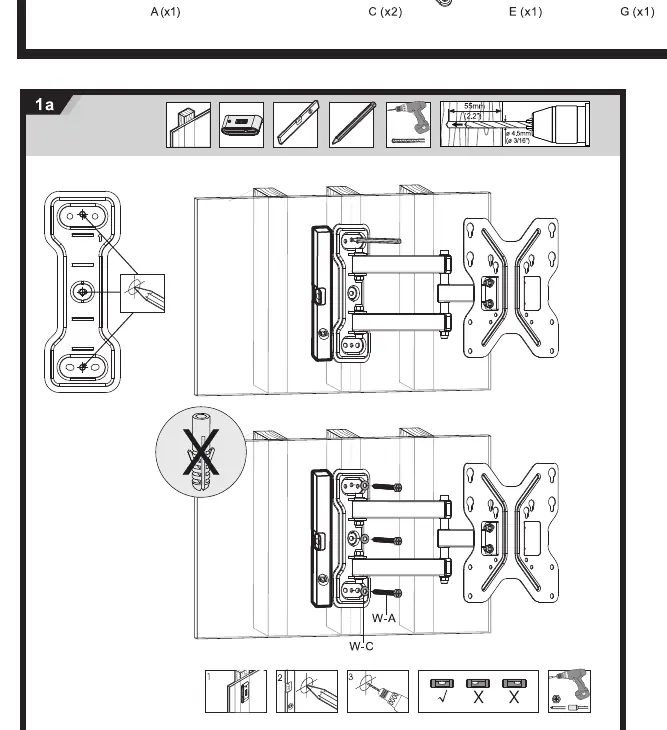

- Krok 1a/1b: Instrukcja wiercenia otworów w zależności od typu ściany.
- Krok 3: Sposób zawieszenia telewizora na korpusie uchwytu.
- Krok 4a/4b: Dobór śrub i podkładek w zależności od standardu VESA.
Zgodność modelu
- Obsługiwane standardy VESA: 75x75, 100x100, 200x100, 200x200, 300x300, 400x400.
