Instrukcja montażu uchwytu ściennego do telewizora Matchmaster 04MM-TB08
Szybki przewodnik montażu uchwytu ściennego Matchmaster 04MM-TB08. Dowiedz się, jak bezpiecznie zamontować uchwyt, dobrać śruby VESA i wyregulować pozycję telewizora.
Spis treści
Najważniejsze informacje z instrukcji
Uchwyt ścienny Matchmaster 04MM-TB08 jest przeznaczony do montażu telewizorów o przekątnej do 80 cali i wadze nieprzekraczającej 50 kg. Przed przystąpieniem do instalacji upewnij się, że ściana jest w stanie utrzymać ciężar urządzenia. Produkt jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń. Regularnie, co trzy miesiące, sprawdzaj stabilność połączeń śrubowych.
Elementy zestawu
W opakowaniu znajdują się: główny wspornik ścienny (A), ramiona montażowe do telewizora (B), klucz imbusowy (C) oraz zestaw śrub montażowych (M-A do M-E) wraz z podkładkami i dystansami (M-F, M-G, M-H) oraz wkrętami ściennymi (W-A, W-B, W-C).
Montaż na ścianie
Instrukcja przewiduje dwa rodzaje montażu w zależności od typu ściany:
- Ściany drewniane: Wymagają nawiercenia otworów o średnicy 4,5 mm na głębokość 55 mm. Użyj wkrętów W-A oraz podkładek W-C.
- Ściany betonowe/murowane: Wymagają nawiercenia otworów o średnicy 10 mm na głębokość 60 mm. Użyj wkrętów W-A, kołków W-B oraz podkładek W-C.
Montaż telewizora
Przymocuj ramiona (B) do tylnej części telewizora, korzystając z odpowiednich śrub (M-A do M-E) dobranych do gwintu w Twoim odbiorniku. Użyj podkładek (M-F) oraz opcjonalnie dystansów (M-G, M-H), jeśli otwory montażowe w telewizorze są zagłębione lub wymagają wyrównania.
Regulacja
Po zawieszeniu telewizora na wsporniku ściennym, zabezpiecz go przed zsunięciem. Uchwyt umożliwia regulację nachylenia w pionie (+10°/-20°) oraz obrót w poziomie. Użyj dołączonego klucza imbusowego (C), aby dokręcić śruby regulacyjne po ustawieniu pożądanej pozycji.
Informacje o producencie
Matchmaster Communications Pty Ltd
Praktyczna pomoc
Typowe problemy
Telewizor nie pasuje do uchwytu
Sprawdź standard VESA telewizora. Model obsługuje: 200x200, 300x300, 400x200, 400x400, 600x400 mm.
Śruby montażowe są za długie lub za krótkie
Użyj dołączonych dystansów (M-G, M-H) w połączeniu z odpowiednimi śrubami, aby uzyskać właściwe dopasowanie do głębokości otworów w telewizorze.
Przed użyciem
- Sprawdź, czy ściana jest w stanie utrzymać ciężar 50 kg.
- Upewnij się, że posiadasz wiertarkę i odpowiednie wiertła (4,5 mm dla drewna, 10 mm dla betonu).
- Zweryfikuj kompletność zestawu śrub przed rozpoczęciem pracy.
- Przygotuj drugą osobę do pomocy przy zawieszaniu telewizora na wsporniku.
Parametry w praktyce
- Maksymalne obciążenie
- 50 kg (110 lbs) - nie przekraczaj tej wartości.
- Regulacja nachylenia
- Zakres od +10 stopni (w górę) do -20 stopni (w dół).
Ilustracje i schematy

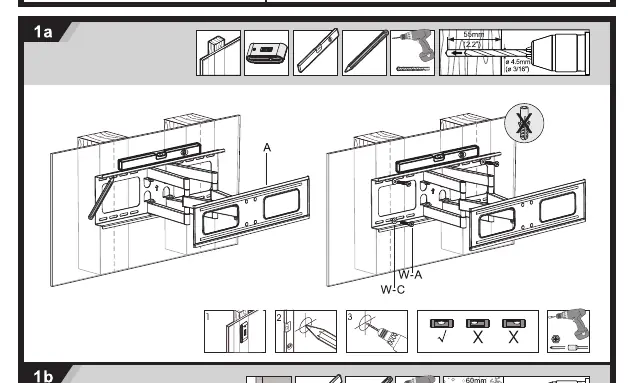

- Krok 1a/1b: Instrukcja wiercenia otworów w zależności od rodzaju ściany (drewno vs beton).
- Krok 2: Dobór śrub i dystansów w zależności od typu otworu montażowego w telewizorze.
- Krok 5: Regulacja kąta nachylenia za pomocą klucza imbusowego.
Zgodność modelu
- Obsługuje telewizory do 80 cali.
- Kompatybilny ze standardami VESA: 200x200, 300x300, 400x200, 400x400, 600x400.
