Instrukcja montażu uniwersalnego uchwytu ściennego lub telewizyjnego do soundbara...

Najważniejsze informacje z instrukcji

Uchwyt Matchmaster 04MM-SB01 jest przeznaczony do montażu soundbarów na ścianie lub bezpośrednio do telewizora. Maksymalne obciążenie uchwytu wynosi 15 kg. Przed przystąpieniem do instalacji należy upewnić się, że ściana lub telewizor są w stanie utrzymać ciężar urządzenia. Montaż powinien być przeprowadzony przez wykwalifikowany personel.

Elementy zestawu

Zestaw zawiera szyny montażowe (A, B), wsporniki (C), płytki (D, E), podkładki (F, G, H, I, J), śruby (K, L, M, N, O) oraz zestaw śrub montażowych do telewizora (M-A do M-I). Przed rozpoczęciem sprawdź, czy wszystkie elementy znajdują się w opakowaniu.

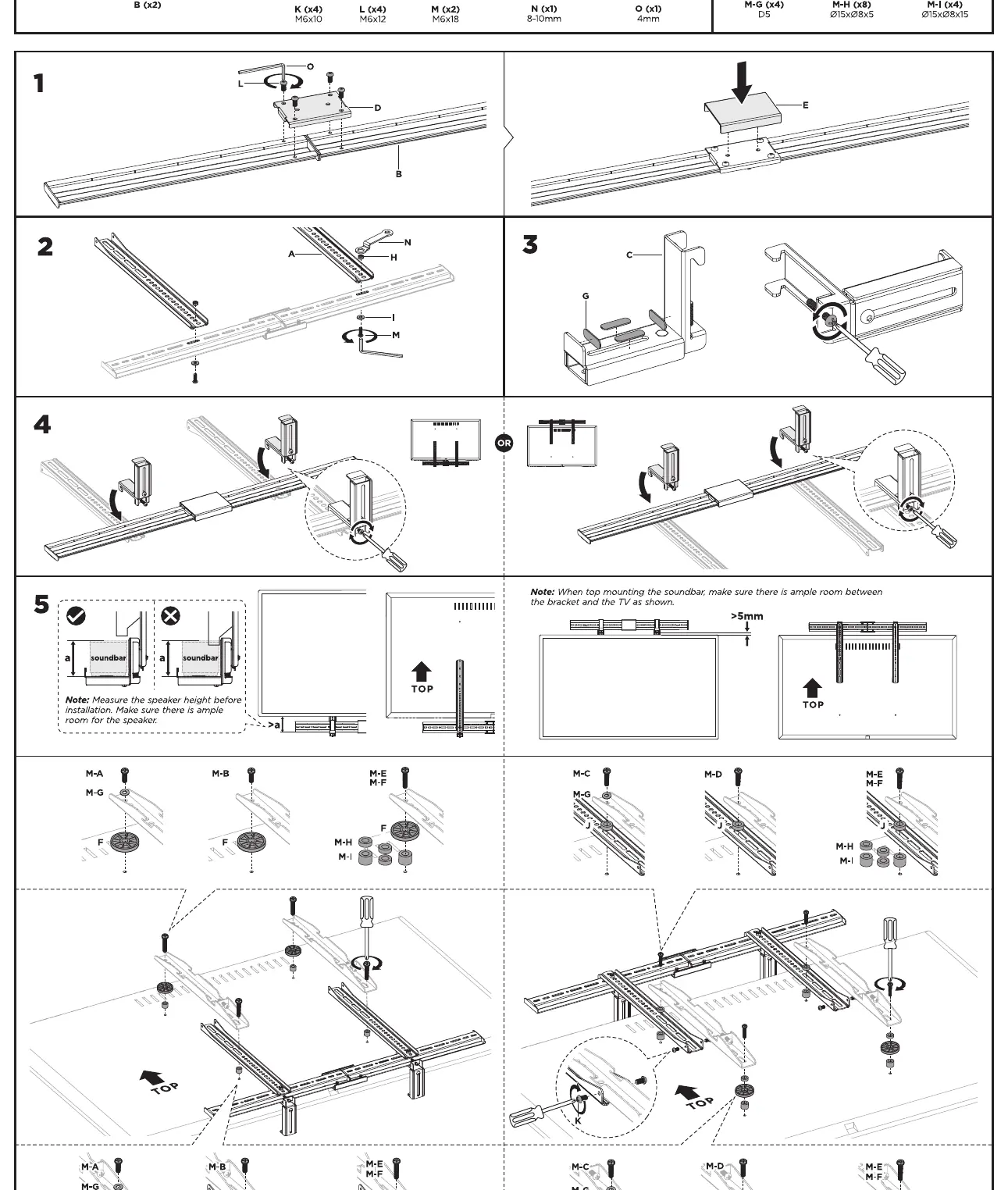

Montaż

Proces instalacji składa się z kilku kluczowych etapów:

• Przygotowanie szyn: Zmontuj szyny montażowe zgodnie z rysunkami technicznymi, używając odpowiednich śrub i podkładek.
• Montaż wsporników: Przymocuj wsporniki soundbara (C) do szyn, upewniając się, że są stabilnie dokręcone.
• Instalacja na telewizorze lub ścianie: Uchwyt można zamontować bezpośrednio do otworów montażowych telewizora (VESA) lub do ściany. W przypadku montażu do telewizora, wybierz odpowiednie śruby (M-A do M-F) i podkładki (F, G, H, I) w zależności od modelu telewizora.
• Regulacja: Upewnij się, że między soundbarem a telewizorem pozostaje co najmniej 5 mm odstępu.

Bezpieczeństwo i konserwacja

Należy regularnie sprawdzać wszystkie połączenia śrubowe (co najmniej co trzy miesiące), aby upewnić się, że uchwyt jest bezpieczny. Nie przekraczaj dopuszczalnego obciążenia 15 kg. Produkt zawiera małe elementy, które mogą stwarzać ryzyko zadławienia – trzymaj je z dala od dzieci.
