Instrukcja montażu anteny telewizyjnej Matchmaster 03MM-DR3006
Praktyczny przewodnik montażu anteny telewizyjnej Matchmaster 03MM-DR3006. Dowiedz się, jak poprawnie złożyć elementy, zamontować dipol, połączyć wysięgniki oraz podłączyć przewód koncentryczny.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcję montażu anteny telewizyjnej Matchmaster 03MM-DR3006. Proces instalacji wymaga złożenia wysięgników, zamontowania dipola oraz poprawnego podłączenia przewodu koncentrycznego. W przypadku problemów z instalacją można skontaktować się z wsparciem technicznym pod numerem 1800 237 425 lub odwiedzić stronę WWW.MATCHMASTER.COM.AU.
Elementy zestawu
- Wysięgnik przedni 630 mm
- Wysięgnik tylny 558 mm
- Element blokujący 532 mm
- Element blokujący 900 mm
- Dipol z balunem
- Zestaw montażowy: śruba M5x1.75, podkładka gwiazdkowa M5, nakrętka motylkowa M5, śruba Philips 3/16x1.25, podkładka sprężynująca 3/16, nakrętka motylkowa 3/16, uszczelka gumowa, złącze typu F RG6.
Montaż anteny
- Rozłóż elementy blokujące na wysięgniku przednim (630 mm) oraz tylnym (558 mm).
- Zamontuj dipol do dolnej części tylnego wysięgnika, wyrównując otwory. Upewnij się, że balun jest skierowany w stronę przodu anteny. Skręć elementy za pomocą śruby M5, podkładki gwiazdkowej i nakrętki motylkowej (podkładka i nakrętka powinny znajdować się na górze wysięgnika).
- Połącz wysięgnik przedni z tylnym, ustawiając elementy blokujące na górze. Użyj śruby Philips 3/16, podkładki sprężynującej i nakrętki motylkowej. Podkładka i nakrętka muszą znajdować się na spodzie wysięgnika.
- Zainstaluj element blokujący 532 mm na przednim wysięgniku oraz element 900 mm na tylnym wysięgniku, korzystając z przygotowanych otworów.
Podłączenie i instalacja
Zamocuj antenę do masztu za pomocą śruby typu U i skieruj ją w stronę najbliższego nadajnika. Nałóż uszczelkę gumową na przewód koncentryczny, zarób kabel, przykręć złącze typu F i podłącz do baluna anteny. Zabezpiecz przewód wzdłuż masztu za pomocą taśmy izolacyjnej odpornej na promieniowanie UV oraz opasek zaciskowych.
Oficjalne zasoby z instrukcji
Informacje o producencie
Matchmaster Communications Pty Ltd
Praktyczna pomoc
Typowe problemy
Słaby odbiór sygnału
Upewnij się, że antena jest skierowana bezpośrednio w stronę najbliższego nadajnika telewizyjnego.
Nieprawidłowy montaż dipola
Sprawdź, czy balun jest skierowany w stronę przodu anteny, a podkładka gwiazdkowa i nakrętka znajdują się na górze wysięgnika.
Przed użyciem
- Sprawdź kompletność zestawu zgodnie z listą części.
- Przygotuj śrubokręt krzyżakowy (Philips).
- Upewnij się, że posiadasz taśmę izolacyjną UV i opaski zaciskowe do zabezpieczenia kabla.
- Zlokalizuj kierunek najbliższego nadajnika telewizyjnego.
Parametry w praktyce
- Złącze typu F
- Standardowe złącze wkręcane stosowane w instalacjach telewizji satelitarnej i naziemnej.
Ilustracje i schematy

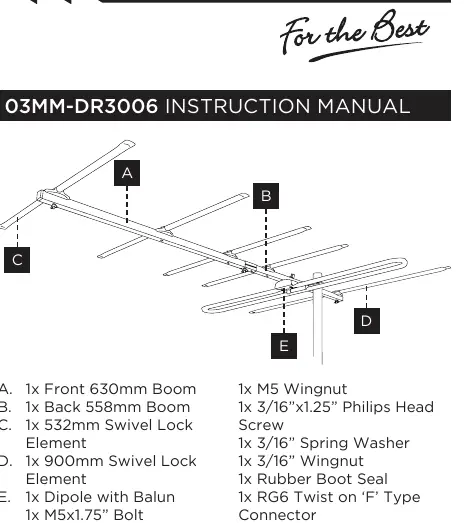

- Rysunek 1: Rozmieszczenie głównych elementów (A-E) na wysięgnikach.
