Instrukcja montażu anteny telewizyjnej Matchmaster 01MM-DG27
Kompletna instrukcja montażu i instalacji anteny telewizyjnej Matchmaster 01MM-DG27. Dowiedz się, jak poprawnie złożyć elementy, podłączyć balun oraz zamontować antenę na maszcie.
Spis treści
Opis produktu
Matchmaster 01MM-DG27 to cyfrowa antena telewizyjna zaprojektowana do odbioru sygnału naziemnego. Zestaw składa się z dwóch głównych wysięgników (przedniego 609 mm i tylnego 714 mm), pięciu elementów typu X, baluna typu X, dwóch ekranów narożnych oraz jednostki G z wbudowanym balunem. Antena wymaga samodzielnego montażu przy użyciu dołączonych śrub, podkładek i nakrętek motylkowych.
Montaż anteny
Proces montażu składa się z ośmiu głównych kroków:
- Przygotowanie wysięgników: Zamontuj pięć elementów typu X na przednim wysięgniku oraz wkliknij balun typu X w szósty otwór, upewniając się, że punkty połączeniowe są skierowane do tyłu anteny.
- Ekrany i jednostka G: Zainstaluj ekrany narożne na przednim wysięgniku za balunem. Następnie przymocuj jednostkę G do tylnego wysięgnika, dbając o poprawne ustawienie baluna w stronę przodu anteny.
- Łączenie sekcji: Połącz przedni i tylny wysięgnik za pomocą dostarczonych śrub, podkładek sprężynowych i nakrętek.
- Okablowanie: Połącz balun typu X z jednostką G za pomocą dołączonego przewodu 550 mm. Zabezpiecz połączenia gumowymi osłonami, aby zapewnić szczelność przed warunkami atmosferycznymi.
Instalacja i ustawienie
Po złożeniu konstrukcji, zamontuj antenę na maszcie za pomocą dołączonej śruby typu U. Skieruj antenę w stronę najbliższego nadajnika telewizyjnego. Przygotuj kabel koncentryczny, nakładając na niego gumową uszczelkę, a następnie podłącz go do wyjścia (Output) baluna typu X. Przymocuj kabel do masztu za pomocą taśmy izolacyjnej odpornej na promieniowanie UV oraz opasek zaciskowych.
Wsparcie techniczne
W przypadku pytań lub problemów z instalacją, wsparcie techniczne dostępne jest pod numerami: Australia 1800 237 425 oraz Nowa Zelandia 0800 237 425. Więcej informacji można znaleźć na stronach www.matchmaster.com.au oraz www.matchmaster.co.nz.
Oficjalne zasoby z instrukcji
Informacje o producencie
Matchmaster Communications Pty Ltd
Praktyczna pomoc
Typowe problemy
Brak sygnału lub słaba jakość odbioru
Upewnij się, że antena jest skierowana bezpośrednio na najbliższy nadajnik telewizyjny i że wszystkie połączenia kablowe są szczelne.
Nieszczelne połączenia kablowe
Zawsze używaj dołączonych gumowych osłon (rubber boots) na złączach, aby chronić je przed wilgocią i korozją.
Przed użyciem
- Sprawdź zawartość zestawu zgodnie z listą części (wysięgniki, baluny, ekrany, śruby).
- Przygotuj narzędzia do dokręcenia śrub (śrubokręt krzyżakowy).
- Upewnij się, że posiadasz odpowiedni kabel koncentryczny RG6.
- Przygotuj taśmę izolacyjną UV i opaski zaciskowe do zabezpieczenia kabla na maszcie.
Parametry w praktyce
- Balun typu X
- Kluczowy element dopasowujący impedancję anteny, posiada wejście (Input) dla połączenia z jednostką G oraz wyjście (Output) dla kabla antenowego.
Ilustracje i schematy

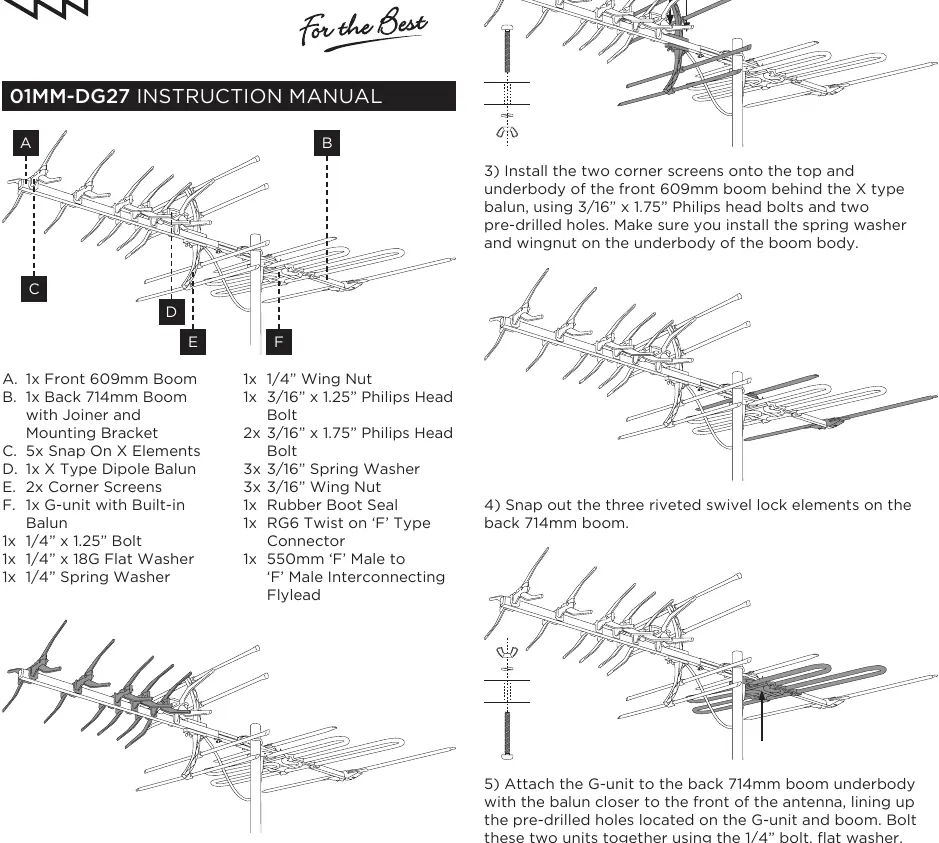

- Krok 1-2: Montaż elementów X i baluna na przednim wysięgniku.
